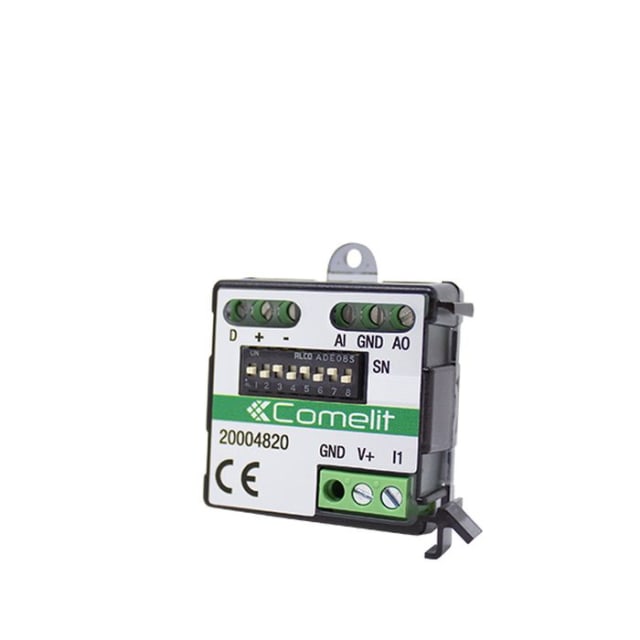

Module analogique 1 entrée 1 sortie 0-10 V 20004820

Module analogique compact pour piloter et remonter des signaux 0-10 V

Ce module analogique 1 entrée 1 sortie 0-10 V est conçu pour étendre les fonctions d’un système Smart Home ou domotique avec une gestion simple des signaux analogiques. Il permet de récupérer une information de commande ou de mesure via son entrée analogique, puis de piloter un équipement compatible grâce à sa sortie analogique 0-10 V. Son format compact facilite l’intégration dans une installation résidentielle ou tertiaire lorsque l’on doit interfacer des automatismes, variateurs, capteurs ou actionneurs utilisant ce standard.

Entrée analogique compatible 0-10 V et 4-20 mA pour plus de souplesse

L’entrée analogique accepte les signaux 0-10 V et 4-20 mA, ce qui élargit les possibilités d’intégration avec différents capteurs et organes de commande. Cette double compatibilité est particulièrement utile pour raccorder des équipements techniques existants sans multiplier les interfaces. Le module dispose également d’une entrée digitale, pratique pour remonter un état binaire complémentaire dans le même point d’installation, par exemple pour une information de contact ou une commande simple.

Sortie 0-10 V adaptée au pilotage proportionnel

La sortie analogique 0-10 V permet un pilotage progressif plutôt qu’un simple fonctionnement marche/arrêt. Elle convient aux applications où l’on cherche à ajuster un niveau, une intensité ou une consigne de manière précise. Avec un courant de sortie maximal de 10 mA, ce module s’intègre dans les installations où la commande proportionnelle d’un appareil compatible 0-10 V est nécessaire, notamment dans les logiques de variation, de régulation ou de contrôle automatisé.

Installation facile en tableau ou en boîte d’encastrement

Grâce à son faible encombrement de 50 x 50 x 21 mm et à son poids léger de 30 g, ce module s’installe facilement dans les espaces réduits. Il peut être monté sur rail DIN pour une intégration propre dans un coffret électrique, ou directement en boîte d’encastrement lorsque la configuration du chantier l’exige. Cette flexibilité de pose permet d’adapter l’installation aux contraintes du terrain, aussi bien en rénovation qu’en extension de système domotique.

Alimentation 24 V DC et faible consommation pour l’extension de système

Le module fonctionne en 24 V DC, une alimentation couramment utilisée dans les environnements domotiques et d’automatisme. Sa consommation maximale de 30 mA aide à préserver le dimensionnement de l’alimentation du système, ce qui facilite l’ajout de points d’extension sans alourdir inutilement l’infrastructure existante. C’est un choix pertinent pour compléter une architecture de contrôle avec une interface analogique discrète et peu encombrante.

Longueurs de câbles adaptées aux raccordements de proximité

Pour garantir une intégration cohérente dans l’installation, les longueurs maximales de câblage sont clairement définies : jusqu’à 10 m pour l’entrée analogique, 20 m pour l’entrée en 4-20 mA et 25 m pour l’entrée digitale. Ces valeurs orientent le positionnement du module au plus près des équipements à interfacer et aident à préparer un câblage propre, lisible et conforme aux besoins réels de l’application. Cela en fait une solution bien adaptée aux extensions locales dans un coffret ou à proximité immédiate des organes techniques.

Utilisation en environnement intérieur technique

Avec un indice de protection IP20, ce module est destiné à une installation en environnement intérieur protégé, comme un tableau électrique, une armoire technique ou une boîte d’encastrement adaptée. Il fonctionne dans une plage de température de service de -5 à +45 °C et avec une humidité de 5 à 95 %, ce qui répond aux conditions classiques rencontrées dans les locaux techniques et les installations domotiques. Ce positionnement en fait un composant pertinent pour les extensions d’entrées et sorties nécessitant compacité, commande analogique et intégration soignée.
