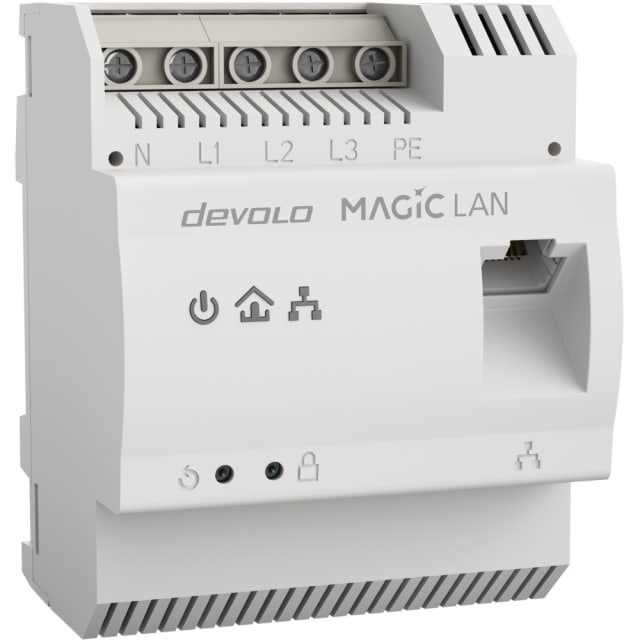

Adaptateur CPL sur rail DIN Magic 2 LAN 7038

Un adaptateur CPL sur rail DIN pensé pour le tableau électrique

L’adaptateur CPL sur rail DIN Magic 2 LAN 7038 est conçu pour intégrer le réseau directement au niveau du tableau électrique. Ce format DIN permet une installation propre dans l’armoire, sans occuper une prise murale et sans ajouter d’équipement visible dans les pièces. C’est une solution particulièrement adaptée pour distribuer le réseau via l’installation électrique dans les logements, locaux techniques ou projets de rénovation où le passage de nouveaux câbles Ethernet serait contraignant.

Transmission réseau haut débit par courant porteur

Ce module exploite la technologie Powerline G.hn avec un débit théorique pouvant atteindre 2400 Mbit/s en MIMO. Son rôle est de faire transiter les données par le réseau électrique existant afin d’étendre la connectivité là où le Wi-Fi n’est pas idéal ou là où une liaison filaire classique est difficile à déployer. La portée annoncée jusqu’à 500 mètres en fait une solution pertinente pour relier différentes zones d’un bâtiment depuis une base centralisée au tableau.

Port RJ45 Gigabit pour raccorder les équipements réseau

L’appareil dispose d’une interface Ethernet RJ45 en 10/100/1000 Mbit/s pour connecter un routeur, un switch, une baie de communication compacte, une caméra IP, un point d’accès ou tout autre équipement réseau compatible. Ce positionnement en tête d’installation est intéressant pour injecter le réseau CPL depuis une arrivée Internet ou pour alimenter une architecture de distribution réseau plus structurée à partir du coffret.

Montage électrique adapté au tableau et intégration technique soignée

Le Magic 2 LAN 7038 est prévu pour un montage sur rail DIN avec raccordement sur 3 phases, neutre et terre. Son alimentation en 196 à 250 V AC, 50 Hz correspond à une intégration dans l’environnement du tableau, avec un encombrement de 90 x 73 x 66 mm qui facilite son implantation dans un coffret technique. Cette conception en module rail DIN répond aux besoins des installations où la discrétion, la centralisation et la lisibilité du câblage sont prioritaires.

Gestion simple avec interface web, application et logiciel dédié

Pour l’exploitation et le suivi du réseau CPL, l’adaptateur peut être administré via une interface web, l’application Home Network et le logiciel Cockpit. Cette gestion permet de piloter l’association des adaptateurs, de visualiser le réseau et d’ajuster certaines fonctions comme la désactivation du bouton de couplage ou du mode économie d’énergie. C’est un vrai avantage pour les installations qui demandent un minimum de contrôle sans complexifier la mise en service.

Sécurité des échanges et commandes locales en façade

La sécurisation des communications repose sur un chiffrement AES 128 bits. En façade, l’appareil intègre des commandes utiles pour l’exploitation sur site : bouton de couplage, réinitialisation et retour aux réglages d’usine. Les voyants d’état dédiés à l’alimentation, à la liaison CPL et à l’Ethernet permettent un diagnostic rapide lors de l’installation ou de la maintenance, ce qui simplifie le repérage d’un défaut de liaison ou d’un problème d’association.

Consommation maîtrisée et fonctionnement adapté aux environnements techniques

Avec une consommation typique de 4,4 W, une consommation maximale de 5,1 W et une consommation en veille de 0,7 W, ce module réseau sur rail DIN s’intègre facilement dans une installation technique sans charge excessive. Il fonctionne entre 0 °C et 55 °C et supporte un stockage de -25 °C à 70 °C, avec une humidité ambiante de 10 à 90 % sans condensation. Ces caractéristiques le destinent aux environnements de coffrets et d’armoires où la compacité et la tenue d’exploitation sont essentielles.
