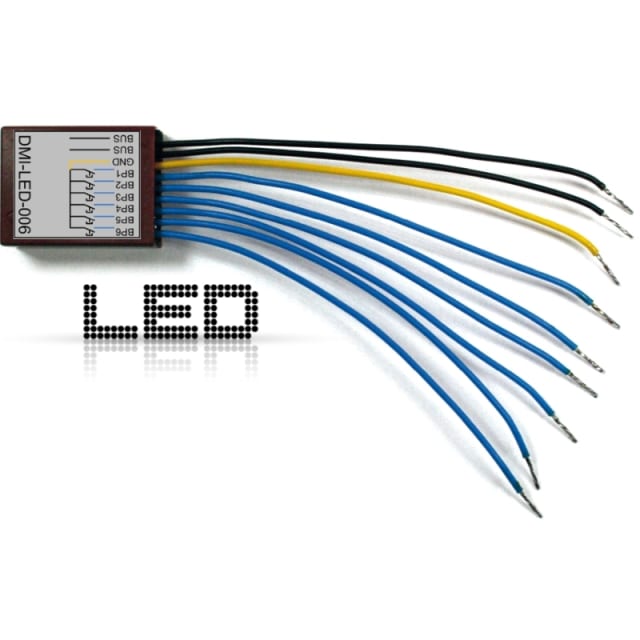

Module d’identification LED pour interrupteur DMI-LED-006

Module d’identification LED pour commandes domotiques avec retour d’état

Le module d’identification LED pour interrupteur DMI-LED-006 est conçu pour piloter des témoins lumineux en environnement domotique et afficher un retour d’état clair sur chaque commande. Il associe 6 entrées à 6 LED, avec un fonctionnement en feedback : chaque voyant reflète l’état de la sortie correspondante gérée sur l’installation. C’est une solution particulièrement adaptée pour rendre une commande plus lisible au quotidien, notamment sur des boutons-poussoirs multifonctions ou sur des points de commande qui doivent rester immédiatement compréhensibles.

Affichage visuel configurable pour mieux repérer chaque fonction

Le DMI-LED-006 permet trois comportements d’affichage selon le besoin de l’installation : LED allumée lorsque la sortie associée est active, LED allumée lorsque la sortie est inactive, ou LED maintenue allumée en permanence. Cette souplesse permet aussi bien d’obtenir un simple témoin d’état que de faciliter le repérage d’un poussoir dans une zone sombre. Le résultat est plus intuitif pour l’utilisateur final, sans complexifier l’intégration côté appareillage.

Architecture 6 entrées / 6 LED pour commandes encastrées

Ce module prend en charge 6 entrées à contacts libres de potentiel et 6 sorties LED correspondantes. Il convient donc aux ensembles de commandes où plusieurs fonctions doivent être identifiées distinctement depuis un même poste. L’alimentation des LED fonctionne de 12 à 24 VDC, avec une tension maximale de 24 VDC. Cette configuration répond aux besoins des montages avec voyants basse tension, tout en conservant une logique de câblage claire entre commandes, bus et retours LED.

Communication RS485 pour intégration au système domotique

Le DMI-LED-006 communique sur bus RS485, ce qui permet son intégration dans une architecture domotique filaire structurée. Il est prévu pour être raccordé à une installation compatible utilisant ce type de communication, avec distinction des liaisons bus et des connexions dédiées aux voyants et aux entrées. Ce principe de communication facilite la remontée d’information nécessaire au feedback lumineux et permet de conserver une lecture cohérente de l’état des sorties pilotées.

Câblage pensé pour les voyants LED à anode commune

Le module est prévu pour une utilisation avec LED à anode commune. Son principe de raccordement sépare clairement l’alimentation positive des LED, les retours des 6 voyants, les entrées libres de potentiel et les connexions RS485. Cette organisation le rend particulièrement pertinent lorsqu’il faut équiper un interrupteur ou un ensemble de boutons-poussoirs avec indication lumineuse individualisée. Pour l’installateur, cela permet de structurer le câblage de manière propre sur un poste de commande évolué.

Format encastrable pour boîtier profond

Le DMI-LED-006 est destiné à un montage en boîtier d’encastrement profond. Ce point est important à anticiper dès la préparation du chantier, car le module doit disposer d’un volume suffisant pour accueillir son faisceau de raccordement et rester correctement logé derrière l’appareillage. Ce format encastrable permet d’ajouter une fonction d’identification lumineuse sans dénaturer l’esthétique du point de commande en façade.

Un module utile pour rendre la commande plus lisible au quotidien

Dans une installation Smart Home et domotique, ce module d’identification LED apporte un vrai confort d’usage sur les commandes murales. Il aide à distinguer les fonctions, à visualiser l’état d’une sortie et à améliorer le repérage des boutons selon la logique choisie. Pour un projet recherchant une commande plus explicite, plus ergonomique et mieux exploitée par l’utilisateur, le DMI-LED-006 constitue une extension particulièrement adaptée aux modules encastrables avec retour visuel par LED.
