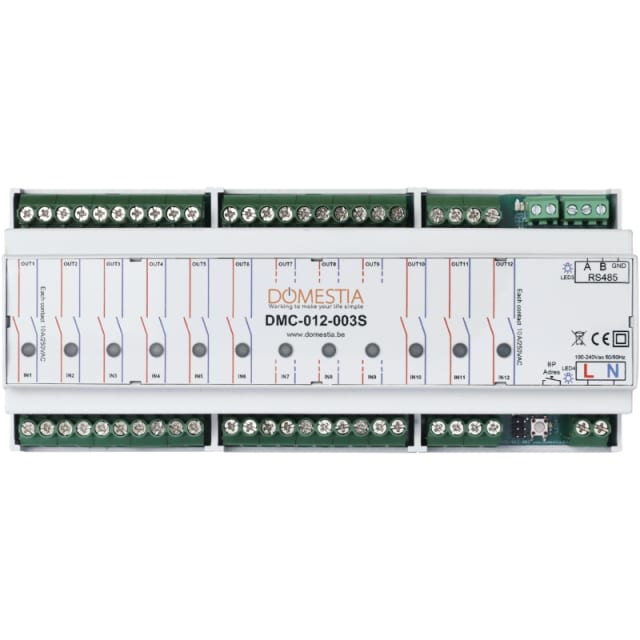

Module esclave 12 sorties bipolaires 10A DMC-012-003S

Module esclave DIN pour étendre 12 sorties domotiques bipolaires

Le module esclave 12 sorties bipolaires 10A DMC-012-003S est conçu pour augmenter la capacité d’une installation Domestia en ajoutant 12 sorties relais supplémentaires sur rail DIN. Il s’intègre dans une architecture domotique modulaire lorsque le nombre de circuits à piloter dépasse celui du module principal. Ce format est particulièrement adapté aux tableaux électriques résidentiels ou tertiaires où l’on souhaite centraliser la commande de plusieurs charges tout en conservant une implantation propre et rationnelle.

12 sorties bipolaires 10A pour éclairages, volets et charges commandées

Chaque sortie bipolaire est prévue pour une intensité nominale de 10 A sous 250 Vac, ce qui permet de piloter efficacement de nombreux usages courants en automatisation électrique. Le module convient notamment pour des circuits d’éclairage, des volets motorisés et d’autres charges commandées compatibles avec ses caractéristiques. Son pouvoir de commutation couvre jusqu’à 2500 VA en charge résistive, 750 VA en charge inductive et jusqu’à 370 W pour un moteur monophasé 230 Vac, avec une bonne tenue au courant d’appel pouvant atteindre 120 A pendant 5 ms.

Fonctionnement en esclave avec communication RS485

Ce modèle fonctionne exclusivement comme module esclave au sein d’un système Domestia. Il vient compléter un module maître compatible afin d’étendre le nombre de sorties disponibles sans alourdir l’installation par des solutions plus complexes. La liaison entre modules s’effectue par bus RS485, avec raccordement par trois fils, ce qui facilite le chaînage des équipements et permet une organisation cohérente du système dans un ou plusieurs tableaux. Cette logique d’extension est intéressante pour les projets évolutifs qui nécessitent une gestion plus large des circuits commandés.

Montage rail DIN et encombrement adapté au tableau électrique

Le DMC-012-003S se monte sur rail DIN et occupe 12 modules, un format pratique pour les intégrations en coffret modulaire. Cette implantation simplifie le repérage, le câblage et la maintenance dans un tableau bien structuré. Son raccordement d’alimentation accepte 1 x 6 mm² ou 2 x 1,5 mm², tandis que la communication RS485 se fait en 1 x 1,5 mm². Ce dimensionnement contribue à une installation claire, particulièrement utile lorsque plusieurs actionneurs et modules de commande cohabitent dans le même ensemble.

Alimentation large plage et protection intégrée

Le module accepte une alimentation de 100 à 240 V~ en 50-60 Hz, ce qui apporte de la souplesse lors de l’intégration dans différents environnements techniques compatibles. Il intègre une protection par fusible interne 1 A, pensée pour sécuriser son fonctionnement selon sa conception d’origine. Sa consommation propre s’étend de 1,2 W à 8,3 W selon l’usage, ce qui permet de l’intégrer dans une logique d’installation domotique maîtrisée sans ajouter une charge excessive au tableau.

Conçu pour les environnements intérieurs de tableau

Avec un indice de protection IP20, une classe d’isolation 2 et une plage de température ambiante de -10 °C à +40 °C, ce module est destiné à une installation en intérieur dans un coffret électrique approprié. Son poids de 620 g traduit une construction adaptée à un usage modulaire fixe. Ces caractéristiques en font une solution pertinente pour les installations techniques où l’on recherche une extension de sorties clairement identifiée, bien intégrée au tableau et adaptée au pilotage centralisé des circuits.

Une extension utile pour les installations Domestia évolutives

Ce module esclave 12 sorties bipolaires 10A répond à un besoin précis : augmenter la capacité de commande d’une installation domotique Domestia sans changer l’architecture existante. Il permet d’ajouter rapidement des circuits commandés supplémentaires lorsque le projet inclut davantage de points lumineux, de volets ou de charges à automatiser. Pour l’installateur comme pour l’acheteur averti, c’est une réponse claire aux besoins d’extension, avec un format modulaire DIN, une communication RS485 et des performances de commutation adaptées aux usages électriques courants.
