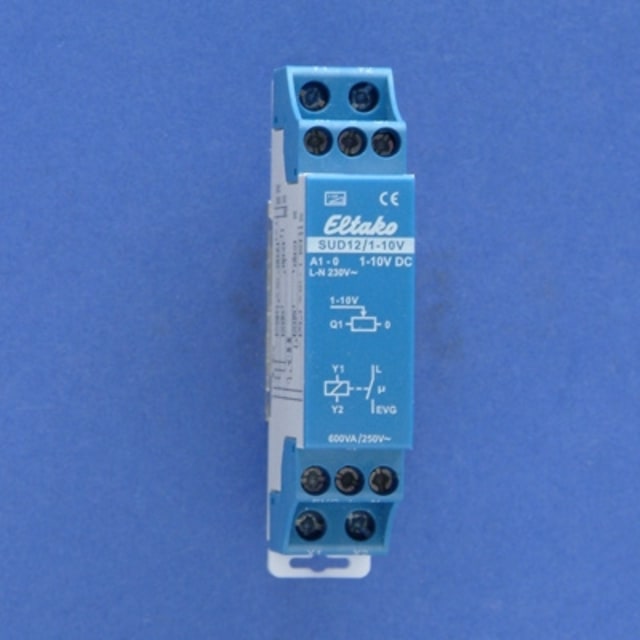

Module variateur 1-10V 16A rail DIN SUD12/1-10V

Module variateur 1-10V sur rail DIN pour pilotage d’éclairage

Le module variateur 1-10V 16A rail DIN SUD12/1-10V est conçu pour intégrer une fonction de variation dans un tableau électrique modulaire. Son format 1 module facilite l’installation sur rail DIN TH35 et permet d’ajouter un pilotage 1-10V sans encombrer le coffret. Ce modèle convient aux installations recherchant une commande de luminosité centralisée et propre, avec sortie de commande 1-10V et commutation de la charge associée.

Fonctionnement dédié aux équipements d’éclairage avec interface 1-10V

Ce module est prévu pour la gestion d’appareillages compatibles 1-10V, notamment les ballasts électroniques et transformateurs disposant de cette interface de variation. Il convertit les signaux de commande d’un variateur universel compatible en sortie 1-10V, ce qui permet d’obtenir une gradation adaptée aux équipements d’éclairage concernés. En complément, il assure aussi la commutation de l’alimentation des ballasts électroniques via un contact dédié, pour une gestion cohérente de l’allumage et de la variation.

Commande par bouton-poussoir pour une utilisation simple

Le SUD12/1-10V est utilisable avec bouton-poussoir, avec un type de commande par contact à poussoir à touche. Cette configuration répond bien aux installations où l’on souhaite conserver une logique de commande filaire simple et directe. Le produit ne s’oriente pas vers un usage domotique sans fil ou vocal : il n’intègre ni Bluetooth, ni compatibilité HomeKit, Google Assistant, Alexa ou IFTTT. Il se destine donc à une commande technique, stable et clairement orientée tableau.

Intégration modulaire compacte dans le tableau électrique

Grâce à sa largeur de 18 mm, ce module prend seulement un emplacement dans le tableau. Son montage sur rail DIN le rend particulièrement adapté aux armoires et coffrets de distribution où l’optimisation de place est essentielle. Son raccordement par bornes à vis favorise une mise en œuvre soignée et lisible. Avec une profondeur d’appareil de 66 mm, il s’intègre dans une architecture modulaire standard tout en restant adapté aux environnements de distribution électrique courants.

Caractéristiques électriques utiles à l’installation

Ce variateur modulaire fonctionne sous tension nominale 230 V en 50 Hz. Il présente une faible absorption de puissance de 0,5 W, un point intéressant pour les installations où la maîtrise des consommations permanentes du tableau compte. Le produit est également donné pour une charge capacitive et dispose, d’après les informations techniques fabricant, d’une sortie 1-10V avec capacité de commande dédiée ainsi que d’un contact de commutation prévu pour piloter les équipements associés dans le circuit d’éclairage.

Conception adaptée à un usage en environnement intérieur

Le boîtier en matière synthétique thermoplastique sans halogène, avec finition mate, répond aux attentes habituelles des appareillages modulaires destinés à être installés à l’intérieur d’un tableau. Son indice de protection IP20 indique qu’il est destiné à être monté dans un ensemble protégé, et non en exposition directe. Cette conception convient aux installations techniques où la protection mécanique et le repérage clair des modules dans le coffret sont prioritaires.

À choisir pour une variation 1-10V en tableau sans fonctions superflues

Ce module variateur 1-10V rail DIN constitue une solution pertinente lorsque l’objectif est de piloter un éclairage à interface 1-10V depuis une installation modulaire. Il conviendra particulièrement aux professionnels et installateurs recherchant un encombrement réduit, une commande par poussoir, un raccordement à vis et une intégration propre dans le tableau. Son positionnement est clairement technique : il va à l’essentiel pour la variation d’éclairage 1-10V sur rail DIN, sans ajout de fonctions annexes inutiles pour ce type d’application.
