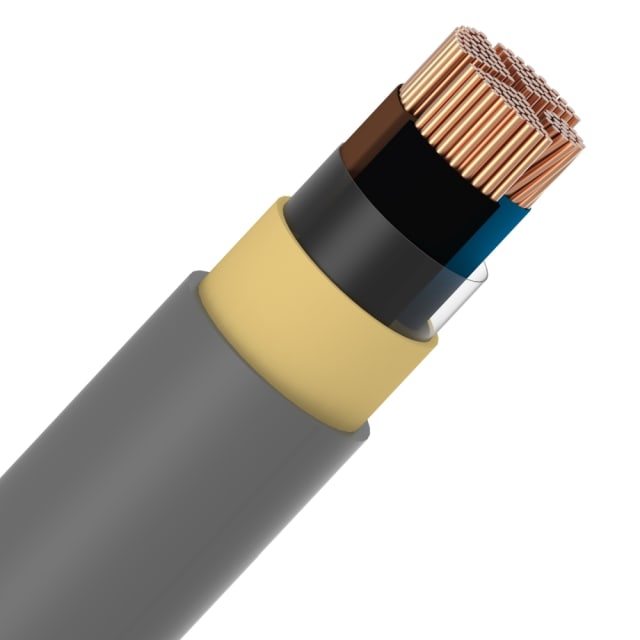

Câble d’installation XVB 1 kV pour alimentations de forte section

Le câble d’installation XVB XLPE/PVC 1kV 3X150+70mm² gris est conçu pour les liaisons de puissance fixes nécessitant une section élevée et une excellente tenue en service. Sa composition en 3 conducteurs de 150 mm² avec un conducteur auxiliaire de 70 mm² répond aux besoins des installations où la distribution d’énergie doit rester stable, y compris sur des longueurs importantes ou avec des intensités élevées. Sa géométrie ronde facilite une intégration propre dans les cheminements techniques et les réservations prévues pour les câbles d’énergie de gros diamètre.

Conducteurs cuivre câblés et isolation XLPE pour une exploitation soutenue

Ce câble XVB utilise des âmes en cuivre nu de classe 2 câblée, avec forme sectorale, afin d’optimiser le compromis entre capacité de transport et encombrement. L’isolation principale en XLPE apporte une tenue thermique adaptée aux contraintes des installations de puissance, avec une température maximale admissible du conducteur de 90 °C. Ce choix de matériaux convient particulièrement aux alimentations fixes de tableaux, coffrets, équipements techniques et réseaux intérieurs demandant une performance régulière dans le temps.

Configuration 3X150+70 mm² adaptée aux raccordements techniques spécifiques

La configuration 3X150+70 mm² correspond à trois conducteurs principaux de 150 mm² complétés par un conducteur auxiliaire de 70 mm². Cette architecture est utile dans les montages où un conducteur complémentaire distinct est requis selon le schéma de raccordement retenu. L’identification par couleur simplifie le repérage lors du câblage et contribue à une mise en œuvre plus lisible sur chantier comme en local technique.

Gaine PVC grise et classement de réaction au feu Cca s3 d2 a3

La gaine extérieure en PVC gris protège le câble tout en offrant une finition adaptée aux installations apparentes ou intégrées dans des parcours techniques. Ce modèle présente un classement de réaction au feu Cca, avec niveaux s3, d2 et a3. Pour le professionnel, cela permet de sélectionner un câble d’installation en cohérence avec des exigences de comportement au feu déjà définies sur le projet, sans confusion avec une variante de construction différente.

Dimensions et contraintes de pose à anticiper sur chantier

Avec un diamètre extérieur approximatif de 42 mm et un poids de 5310 kg/km, ce câble d’énergie doit être choisi en tenant compte des appuis, des rayons de passage et des conditions de manutention. Son rayon de courbure minimal est de 12 fois le diamètre, ce qui aide à préparer correctement les cheminements, les entrées de coffrets et les zones de retournement. La température de pose de 0 à 60 °C constitue également un point pratique pour organiser l’installation dans de bonnes conditions.

Utilisation en installation fixe pour réseaux basse tension jusqu’à 0,6/1 kV

Prévu comme câble d’installation, ce modèle fonctionne avec une tension nominale Uo de 0,6 kV et U de 1 kV. Il convient aux liaisons fixes de distribution d’énergie basse tension, notamment entre source, tableau principal, armoire de répartition ou équipement de forte puissance. Sa plage de température de service statique de -15 à 60 °C le rend adapté aux environnements techniques où le câble reste en position sans sollicitations de mobilité.

Un choix pertinent pour les projets exigeant section, tenue thermique et repérage clair

Ce câble d’installation XVB XLPE/PVC 1kV 3X150+70mm² gris s’adresse aux installateurs qui recherchent une section importante, une isolation XLPE adaptée aux usages intensifs et une construction pensée pour la distribution de puissance. Sa combinaison cuivre, gaine PVC, conducteurs sectoraux, classement Cca et conducteur auxiliaire de 70 mm² en fait une solution cohérente pour les raccordements techniques où la lisibilité du câblage et la maîtrise des contraintes de pose comptent autant que la capacité électrique.
