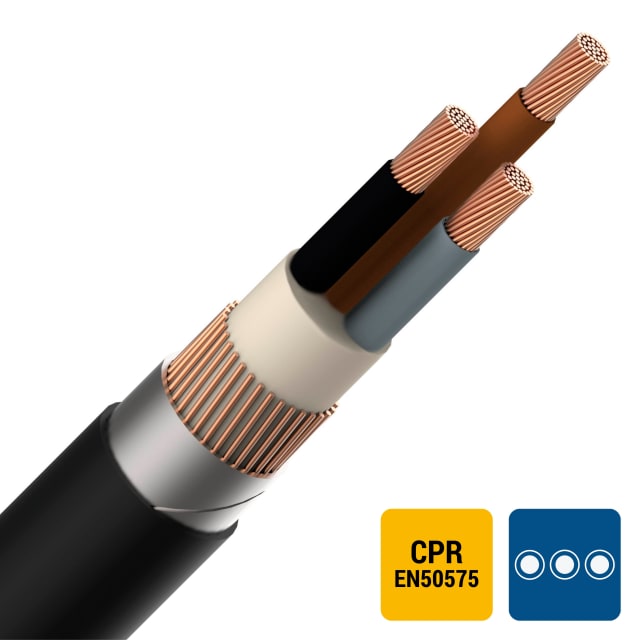

Câble d’énergie armé EXAVB XLPE/PVC 1kV 3X16mm²

Câble d’énergie armé 1kV pour alimentations fixes exigeantes

Le câble d’énergie armé EXAVB XLPE/PVC 1kV 3X16mm² est conçu pour les liaisons de puissance fixes nécessitant une bonne tenue mécanique et une structure adaptée aux environnements d’installation techniques. Sa configuration en 3 conducteurs de 16 mm² en fait une solution pertinente pour des alimentations triphasées sans conducteur de protection intégré, avec une tension nominale de 0,6/1 kV. Sa conception ronde facilite une mise en œuvre propre dans les cheminements prévus pour les câbles d’installation et d’énergie.

Âmes cuivre 16 mm² et isolation XLPE pour un transport d’énergie maîtrisé

Ce câble armé EXAVB repose sur des conducteurs en cuivre nu, de classe 2 câblée, à âme ronde. Ce type de construction apporte un bon compromis entre tenue à l’installation et aptitude aux parcours fixes. L’isolation principale en XLPE permet une température maximale admissible du conducteur de 90 °C, ce qui convient aux usages où la stabilité électrique et thermique du câble est un critère important. L’identification des conducteurs par couleur, avec marquage selon HD 308 S2, simplifie également le repérage lors du raccordement.

Armure acier par feuillard pour les parcours exposés

L’un des points clés de ce câble d’énergie EXAVB 3X16mm² est son armure par feuillard acier. Cette construction renforce le câble face aux contraintes mécaniques rencontrées sur certains parcours techniques, notamment lorsque la ligne est installée dans des zones où une protection supplémentaire du câble est recherchée. Cette architecture armée constitue un choix adapté lorsque le niveau de sollicitation de l’environnement dépasse celui d’un câble d’installation standard non armé.

Gaine extérieure PVC noire pensée pour les installations fixes

La gaine extérieure en PVC noir protège l’ensemble du câble et convient aux usages courants en distribution d’énergie basse tension. Avec un diamètre extérieur approximatif de 23 mm, ce câble présente un format cohérent avec sa section et sa construction armée. Son poids indicatif de 1140 kg/km aide aussi à anticiper la manutention, le supportage et l’organisation du chantier, en particulier pour les longueurs importantes ou les passages techniques structurés.

Classement CPR Cca s3 d2 a3 pour une lecture claire du comportement au feu

Ce câble d’énergie armé EXAVB bénéficie d’un classement CPR Cca s3 d2 a3 selon EN 13501-6. Pour l’installateur comme pour le prescripteur, cette information permet de situer précisément le produit dans une logique de choix conforme aux exigences du chantier. Le classement Cca indique une contribution limitée au feu par rapport à des câbles non classés, tandis que les indices s3, d2 et a3 renseignent respectivement sur la production de fumée, les gouttelettes enflammées et l’acidité des effluents. C’est un repère utile pour sélectionner un câble armé 1kV en cohérence avec l’environnement d’installation prévu.

Conditions de pose et contraintes de cintrage à anticiper

Pour la pose, la plage de température indiquée est de 5 à 60 °C. En service statique, ce câble fonctionne dans une plage de -15 à 60 °C, ce qui le destine à des installations fixes correctement dimensionnées et mises en œuvre. Son rayon de courbure minimal est de 15 fois le diamètre extérieur, un point important à intégrer dès la préparation du cheminement, des entrées d’équipement et des changements de direction. Cette donnée contribue à préserver la géométrie du câble et à faciliter une pose soignée sur site.

Un format 3X16 mm² adapté aux besoins de distribution d’énergie

Avec ses 3 conducteurs de 16 mm² et l’absence de conducteur de protection intégré, ce câble EXAVB XLPE/PVC armé s’adresse aux configurations où la distribution d’énergie est prévue sur trois conducteurs actifs distincts. Il convient particulièrement aux installations fixes nécessitant une section sérieuse, une armure métallique et un niveau de performance compatible avec les réseaux basse tension 1 kV. Pour l’acheteur professionnel, c’est un câble d’installation clairement identifiable, conçu pour répondre à des besoins de puissance avec une structure technique complète et lisible.
