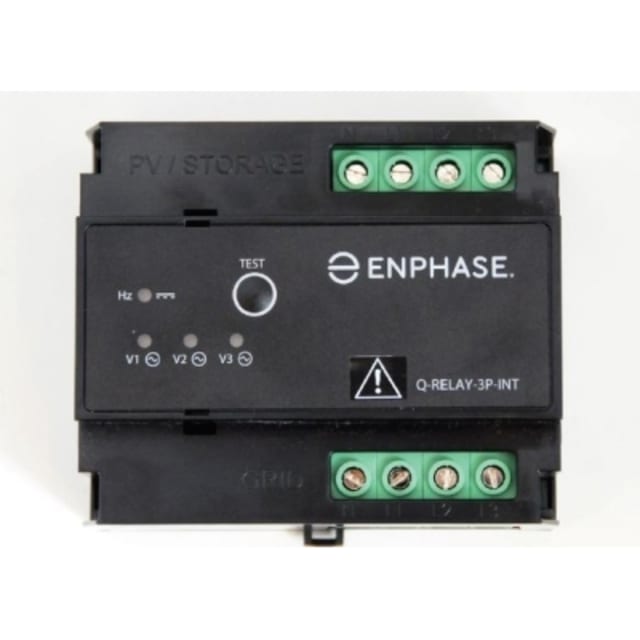

Contrôleur de relais triphasé 20A 6 kVA Q-RELAY-3P-INT

Contrôleur de relais triphasé pour la surveillance et l’isolement du réseau

Le contrôleur de relais triphasé 20A 6 kVA Q-RELAY-3P-INT est conçu pour assurer la surveillance du réseau électrique et la déconnexion mécanique de l’installation lorsqu’une coupure ou une anomalie de tension, de fréquence ou de composante continue l’exige. Il s’intègre dans les architectures photovoltaïques équipées de micro-onduleurs IQ et agit comme un organe de coupure tétrapolaire commandé, adapté aux tableaux électriques où une isolation claire des conducteurs actifs est recherchée.

Compatible avec les micro-onduleurs IQ pour les installations photovoltaïques triphasées

Ce relais de déconnexion triphasé est prévu pour fonctionner avec les micro-onduleurs IQ. Il permet de superviser 1, 2 ou 3 phases selon la configuration de l’installation, ce qui apporte une grande souplesse en rénovation comme en intégration sur une distribution neuve. Son coupleur de phase intégré facilite son usage dans les environnements où la communication et la cohérence de fonctionnement entre phases sont nécessaires au bon pilotage de l’ensemble.

Sortie tétrapolaire normalement ouverte pour une coupure complète

Le Q-RELAY-3P-INT dispose d’une sortie par relais tétrapolaire normalement ouvert sur L1, L2, L3 et neutre. Cette conception permet une isolation simultanée des trois phases et du neutre, ce qui répond aux besoins des installations où la coupure doit être nette et complète en aval. Avec une puissance de sortie de 6 kVA par phase et un courant nominal de 25 A, il convient au pilotage d’installations photovoltaïques résidentielles ou petit tertiaire intégrées dans un tableau de protection et de distribution.

Surveillance électrique précise en tension et en fréquence

Alimenté en 230 Vca nominal, avec une plage de fonctionnement de 85 à 265 Vca à 50 Hz, ce contrôleur est conçu pour suivre l’état du réseau sur une large fenêtre de tension. Il surveille les variations pouvant nécessiter une ouverture du relais et participe ainsi à la mise hors circuit automatique du système lorsque les conditions de réseau sortent de la plage attendue. Les indicateurs en face avant permettent une lecture visuelle de l’état des phases et des déclenchements liés à la fréquence ou à la détection de composante continue.

Format rail DIN pratique pour l’intégration en coffret

Prévu pour un montage sur rail DIN 35 mm, ce relais modulaire trouve facilement sa place dans une armoire ou un coffret électrique. Sa largeur de 107 mm permet d’anticiper précisément l’encombrement lors de la préparation du tableau. Le bouton de test en façade simplifie les opérations de vérification fonctionnelle pendant la mise en service ou lors des contrôles périodiques, sans ajouter d’accessoire externe.

Adapté aux environnements techniques exigeants en intérieur protégé

Le boîtier présente un indice de protection IP20, adapté à une installation dans un environnement protégé tel qu’un tableau ou une enveloppe appropriée. Il accepte une température de fonctionnement étendue de -40 °C à +50 °C ainsi qu’un taux d’humidité de 0 à 95 % sans condensation. Ces caractéristiques en font un équipement pertinent pour les installations techniques où les conditions ambiantes peuvent varier, tout en restant dans un espace électrique correctement protégé.

Un choix pertinent pour le tableau de protection d’une installation solaire

Pour un installateur ou un exploitant recherchant un contrôleur de relais triphasé Enphase pour tableau électrique, le Q-RELAY-3P-INT apporte une fonction claire : surveiller le réseau et commander la déconnexion de l’installation photovoltaïque en cas de besoin. Son association avec les micro-onduleurs IQ, sa coupure tétrapolaire, son montage rail DIN et sa capacité de 6 kVA par phase en font une solution technique adaptée aux ensembles photovoltaïques nécessitant une intégration propre dans la distribution électrique.
