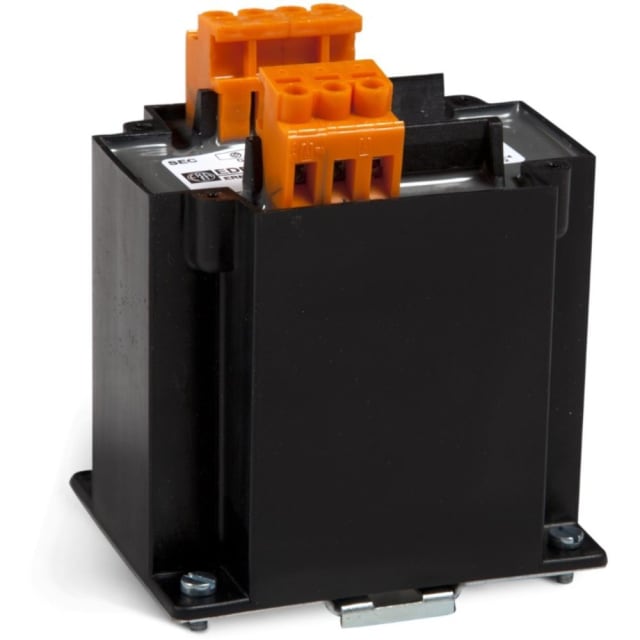

Transformateur de protection 100 VA pour séparation galvanique en tableau électrique

Ce transformateur de protection 100 VA au format compact est conçu pour assurer une séparation galvanique entre le circuit primaire et le circuit secondaire, avec une alimentation primaire en 230 V ou 400 V et une sortie secondaire en 2 x 0-115 V. Cette configuration convient particulièrement aux applications de commande, d’alimentation de circuits auxiliaires ou d’isolement fonctionnel dans les armoires et tableaux électriques. Son exécution en tant que transformateur de séparation en fait une solution adaptée lorsque l’on recherche un découplage électrique clair entre réseau et circuit alimenté.

Double tension primaire 230/400 V et secondaire 2 x 115 V pour plus de souplesse

La présence de deux tensions primaires, 230 V et 400 V, permet d’intégrer plus facilement ce transformateur dans des environnements électriques variés sans multiplier les références. Au secondaire, le bobinage en 2 x 115 V apporte une vraie flexibilité de câblage selon le schéma retenu. Cette architecture est utile pour alimenter des circuits de commande, des équipements spécifiques ou des besoins d’isolement en 115 V, tout en conservant une puissance apparente de 100 VA adaptée aux charges cohérentes avec ce calibre.

Format compact IP20 pensé pour l’intégration en coffret

Avec des dimensions de 89 mm de largeur, 102 mm de hauteur et 72 mm de profondeur, ce transformateur s’intègre plus facilement dans les enveloppes techniques où l’espace disponible doit être maîtrisé. Son indice de protection IP20 le destine à une installation dans un environnement protégé, typiquement à l’intérieur d’un coffret ou d’une armoire. Ce niveau de protection est pertinent pour les ensembles de distribution et de commande où le matériel est installé hors contact direct avec les éléments extérieurs.

Conception monophasée pour circuits de commande et alimentations auxiliaires

Ce modèle monophasé est bien adapté aux besoins courants en alimentation de circuits auxiliaires, de signalisation ou de commande dans les installations électriques. Sa puissance de 100 VA permet de répondre à des usages techniques ciblés sans surdimensionnement inutile. Le secondaire 115 V, disponible aussi en configuration 230 V selon le couplage des enroulements secondaires, peut faciliter l’alimentation d’équipements compatibles tout en gardant une séparation entre l’amont et l’aval du transformateur.

Caractéristiques électriques utiles à l’exploitation

Le transformateur présente une tension relative de court-circuit Uk de 9,2 %, donnée utile pour apprécier son comportement dans l’installation. Il n’est pas annoncé comme résistant aux courts-circuits, ce qui implique de l’associer à une protection adaptée dans le tableau selon l’architecture du circuit. Sa consommation d’énergie en veille de 4,4 W permet également d’anticiper son impact lorsqu’il reste sous tension de manière permanente dans une armoire ou un coffret technique.

Bobinage cuivre et isolation classe B pour un usage technique maîtrisé

Le matériau d’âme indiqué en cuivre s’inscrit dans une conception adaptée aux applications électriques de commande et de séparation. La classe de matière isolante B selon l’IEC 85 apporte une information importante pour le choix du produit dans un ensemble technique, notamment lorsque l’on souhaite sélectionner un transformateur cohérent avec les contraintes thermiques de l’installation. Ces éléments sont à prendre en compte pour une intégration propre dans un environnement de distribution ou de pilotage d’équipements.

Un choix pertinent pour tableau, coffret et distribution électrique

Ce transformateur de protection IP20 100 VA répond aux besoins des professionnels recherchant un modèle de séparation compact pour tableau électrique, coffret de commande ou ensemble de distribution. Son association d’un primaire 230/400 V, d’un secondaire 2 x 115 V, d’un encombrement contenu et d’une exécution de séparation en fait une solution particulièrement intéressante pour les montages nécessitant une alimentation isolée, claire à identifier et simple à intégrer dans un environnement électrique structuré.
