EUPEN

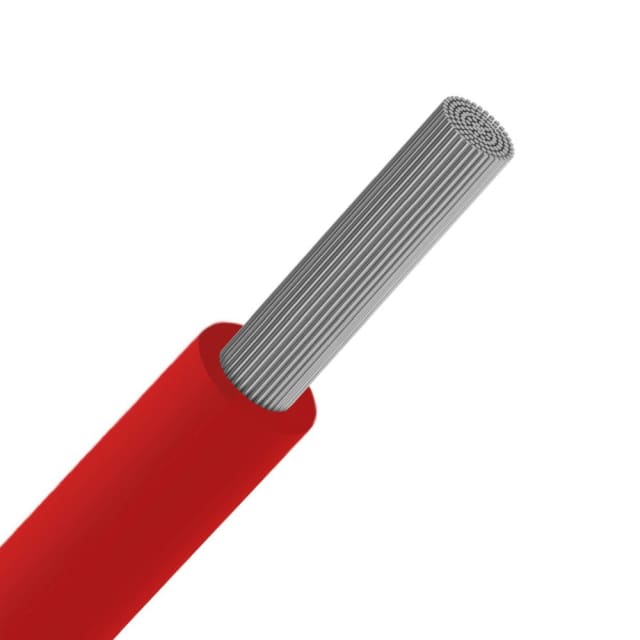

Fil électrique souple étamé PVC rouge 16mm² H07V-KT

Marque : EUPEN Série : VOBst SKU : 5419309 Réf. fabricant : V0BST16R-ECA R 100

Fil électrique souple en cuivre étamé 16 mm², isolé PVC rouge, 750 V, classe 5, pour câblage et raccordement électriques en installation fixe ou souple.

579.64

Par 100 mètres

700 en stock

700 en stock

Quantité Prix Remise
0-2 579.64 0%
3-5 568.05 2%
6-10 562.25 3%
11+ 556.45 4%

Fil électrique souple étamé 16 mm² pour câblage de puissance

Ce fil électrique souple étamé PVC rouge 16 mm² H07V-KT est conçu pour les raccordements demandant une section importante et une excellente maniabilité à la pose. Sa section nominale de 16 mm² le destine aux liaisons de puissance, aux armoires, coffrets, tableaux et équipements où un conducteur souple facilite le passage, le cintrage et le raccordement dans des espaces techniques contraints.

Âme cuivre étamé souple : pratique pour les montages techniques

Le conducteur est réalisé en cuivre avec recouvrement étamé et en classe 5, c’est-à-dire souple. Cette construction permet une mise en œuvre plus confortable qu’un fil rigide lors des cheminements en enveloppe, en goulotte ou dans les ensembles électriques. L’étamage du conducteur constitue un atout apprécié dans certains environnements techniques, notamment lorsque l’on recherche un fil souple adapté aux connexions soignées et aux montages nécessitant une bonne tenue dans le temps.

Isolation PVC rouge pour repérage rapide et câblage ordonné

Son isolation en PVC et sa couleur rouge simplifient l’identification visuelle du conducteur lors du câblage. Dans un coffret ou une armoire, ce repérage par couleur aide à organiser plus clairement les circuits et à accélérer les opérations de raccordement, de contrôle et de maintenance. Pour un installateur, choisir un fil H07V-KT rouge 16 mm² permet de gagner en lisibilité tout en conservant la souplesse recherchée pour les courbes et arrivées sur bornes.

Tenue adaptée aux usages courants en environnement électrique

Ce fil VOBst supporte une température maximale admissible du conducteur de 70 °C. Lors du montage ou de la manutention, la plage de température extérieure admissible est de -5 à 50 °C, puis de -25 à 70 °C après installation sans vibration. Ces valeurs en font une solution adaptée aux installations fixes où l’on attend un comportement cohérent face aux conditions habituelles de pose et d’exploitation.

Tension nominale 450/750 V pour installations fixes

Classé H07V-KT, ce fil électrique souple est donné pour une tension nominale Uo/U de 450/750 V. Il convient ainsi aux installations fixes et aux applications de câblage interne où cette tenue en tension est requise. Dans une logique de distribution, d’alimentation ou d’interconnexion d’appareillages, cette désignation rassure l’acheteur professionnel sur le bon niveau de compatibilité avec les usages visés par cette famille de fils PVC souples.

Souplesse utile pour le passage, le cintrage et le raccordement

Grâce à sa construction souple, ce fil se travaille plus facilement dans les virages, les traversées d’enveloppes et les zones de raccordement compactes. Son rayon de courbure minimal de 4 fois le diamètre aide à préserver une pose propre. En atelier comme sur chantier, cette caractéristique est particulièrement intéressante pour réaliser des liaisons nettes dans les tableaux, coffrets et ensembles nécessitant un fil de 16 mm² plus facile à positionner qu’une version rigide.

Conditionnement 100 m pour chantier, stock atelier et série de câblage

Livré en rouleau ou bobine de 100 m, ce fil électrique rouge 16 mm² convient aussi bien à l’approvisionnement d’un chantier qu’au stock courant d’un atelier de câblage. Ce conditionnement facilite la préparation des longueurs, la répétition de montages en série et la gestion des besoins sur des installations comportant plusieurs départs ou liaisons de section identique. Pour les professionnels recherchant un fil H07V-KT étamé souple en VOBst, c’est un format pratique pour travailler avec continuité.

Documentation PDF

Caractéristiques techniques

Matériau de l'âmecuivre
Matériau de recouvrement du conducteurétamé
Classe de construction de l'âmeClasse 5 = souple
Section nominale du conducteur16 mm²
Isolation du conducteurPolyvinylchloride (PVC)
Identification du conducteurcouleur
Couleur du conducteurrouge
classe de réaction au feu selon EN 13501-6Eca
Tension nominale U750 V
Tension nominale Uo450 V
Poids170 kg/km
Diamètre extérieur approx.75 mm
Rayon de courbure min. (x * diamètre)4
Longueur rouleau/bobine100 m
Température max. admissible du conducteur70 °C
température extérieure admissible du câble lors du montage/de la manutention-5...50 °C
température extérieure admissible du câble après montage sans vibration-25...70 °C
Ce fil électrique souple étamé 16 mm² est-il adapté au câblage de tableau électrique ?

Oui, il est couramment utilisé pour les liaisons internes de tableau, à condition de respecter la section, le mode de raccordement et les règles de pose du matériel concerné. Vérifiez aussi la compatibilité avec les bornes et embouts de votre installation.

Faut-il utiliser des embouts de câble pour ce fil souple ?

Oui, c’est fortement recommandé dès qu’un bornier, un disjoncteur ou un appareillage est prévu pour des conducteurs souples. Les embouts améliorent le serrage, limitent l’écrasement des brins et sécurisent le raccordement.

Peut-on dénuder et raccorder ce fil directement sur un bornier ?

Oui, mais seulement si le bornier accepte explicitement les conducteurs souples sans embout. Dans le doute, mieux vaut poser un embout adapté à la section 16 mm² pour obtenir un raccordement propre et durable.

Ce fil rouge 16 mm² est-il prévu pour identifier une phase ou un autre circuit ?

Oui, la couleur rouge sert à repérer le conducteur dans le câblage, mais elle ne remplace pas le schéma de l’installation. L’usage exact dépend de votre repérage interne et des règles de votre chantier.

Peut-on passer ce fil dans une gaine ou un tube de protection ?

Oui, c’est un usage courant pour un fil d’installation souple. Il faut simplement veiller au rayon de courbure, au tirage sans dommage et à la compatibilité avec l’espace disponible dans la gaine ou le conduit.

Ce fil étamé présente-t-il un avantage par rapport à un cuivre nu ?

Oui, l’étamage aide à mieux protéger le conducteur contre l’oxydation et peut être intéressant dans certains environnements de câblage ou de stockage. Cela ne dispense pas de respecter une connexion mécanique correcte et adaptée.
