Analyseur de câbles Wi-Fi DSX-602 PRO 500 MHz

Analyseur de câbles Wi‑Fi 500 MHz pour la certification des liaisons cuivre

Le DSX-602 PRO 500 MHz est un analyseur de câbles conçu pour la certification des infrastructures cuivre à paires torsadées. Il couvre les besoins de contrôle sur câblages structurés jusqu’à la catégorie 6A / classe EA et permet de valider rapidement des liaisons destinées aux réseaux Ethernet haut débit. Pour les installateurs, intégrateurs et mainteneurs, il apporte un niveau de vérification adapté aux chantiers où la conformité du lien doit être documentée avec précision.

Conçu pour les tests sur paires torsadées jusqu’à la catégorie 6A

Ce set de certification est adapté aux câbles twisted pair blindés ou non blindés et travaille jusqu’à 500 MHz. Il prend en charge les mesures indispensables à la certification d’un lien cuivre : plan de câblage, longueur, délai de propagation, déséquilibre de délai, résistance de boucle, perte d’insertion, perte de réflexion, NEXT, ACR‑N, ACR‑F, PS NEXT et PS ACR. En pratique, cela permet d’identifier si une liaison respecte bien les limites attendues pour une exploitation réseau exigeante, notamment en environnement 10 Gigabit Ethernet.

Écran tactile et prise en main efficace sur le terrain

L’appareil est équipé d’un écran tactile, pensé pour accélérer les opérations de test et la lecture des résultats directement sur site. Cette interface rend les séquences de mesure plus fluides, limite les manipulations inutiles et facilite l’accès aux informations utiles lors des phases de recette, de maintenance ou de diagnostic. Pour un technicien intervenant sur baie, en local technique ou sur poste distant, le confort d’utilisation devient un vrai levier de productivité.

Version Wi‑Fi pratique pour le suivi des campagnes de mesure

La version Wi‑Fi est particulièrement intéressante pour les équipes qui souhaitent gérer plus facilement leurs campagnes de certification et le suivi des testeurs. Elle s’intègre à l’écosystème logiciel de la gamme pour organiser les travaux, centraliser les résultats et préparer des rapports d’intervention plus propres. La présence d’une interface PC/imprimante renforce cet usage : les données mesurées peuvent être exploitées, archivées et présentées plus simplement dans un cadre de réception de chantier ou de remise de dossier technique.

Mesures rapides pour enchaîner les certifications sans ralentir le chantier

Le DSX-602 PRO se distingue par une exécution rapide des autotests, avec des durées adaptées aux contrôles de catégories courantes et aux liens catégorie 6A. Cette rapidité est un avantage concret lors des campagnes de mesure importantes : elle aide à tenir les cadences de validation, à réduire les temps d’attente entre deux prises et à conserver un rythme de travail régulier sur les installations neuves comme sur les extensions de réseau.

Diagnostic utile pour localiser plus vite l’origine d’un défaut

Au-delà du simple verdict de conformité, cet analyseur de câbles apporte des fonctions de diagnostic avancées pour aider à repérer la zone probable d’un défaut sur la liaison. C’est un point essentiel lorsqu’un lien échoue sur des paramètres de diaphonie, de perte ou de réflexion : au lieu de reprendre toute l’installation à l’aveugle, l’utilisateur dispose d’indications plus exploitables pour cibler une connexion, un raccordement ou une terminaison à reprendre.

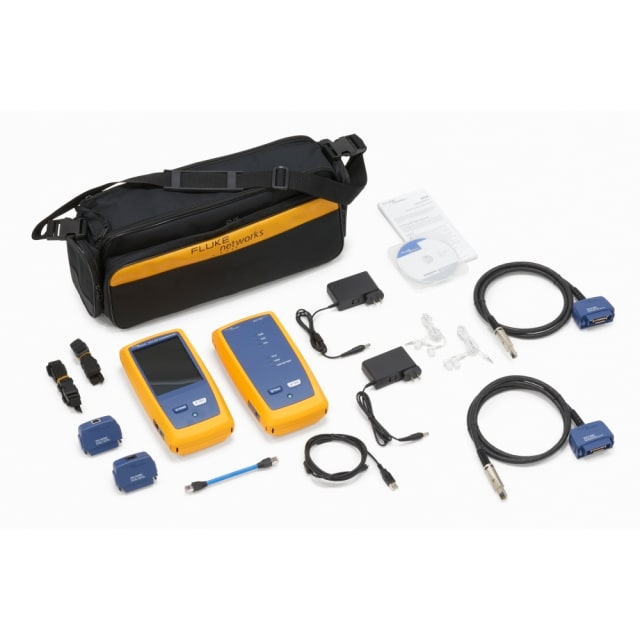

Configuration PRO pensée pour la certification complète sur le terrain

La configuration PRO est adaptée à un usage opérationnel de certification, avec une architecture comprenant l’unité principale, l’unité distante et les accessoires nécessaires à la mesure de liens de type channel et permanent link. La mémoire de valeur mesurée permet de conserver les résultats directement dans l’appareil, tandis que la présence d’un appareil supplémentaire alignable facilite le travail en duo main/distante lors des contrôles de liaisons. L’ensemble convient particulièrement aux professionnels qui ont besoin d’un outil de test structuré, exploitable immédiatement sur site.

Un choix pertinent pour l’installateur réseau et l’électricien courant faible

Ce modèle répond aux besoins des professionnels qui interviennent sur le courant faible, le câblage VDI et les réseaux cuivre en bâtiment tertiaire, résidentiel collectif ou environnement technique. Il convient lorsque l’objectif est de certifier des liens de manière claire, d’obtenir des résultats exploitables pour la documentation d’installation et de disposer d’un analyseur de câbles Wi‑Fi orienté terrain, spécialement dimensionné pour les campagnes de test sur paires torsadées jusqu’à 500 MHz.
