Coupleur de ligne KNX sur rail DIN 212300

Coupleur de ligne KNX sur rail DIN pour relier et structurer l’installation

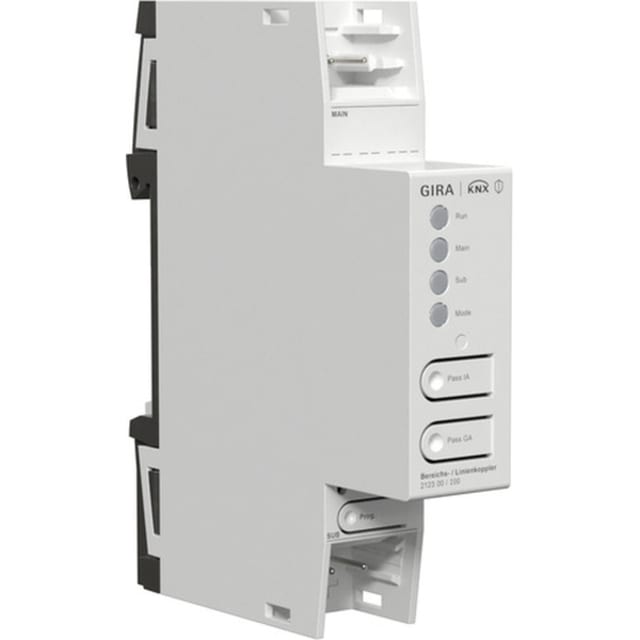

Ce coupleur de ligne KNX sur rail DIN est conçu pour assurer la liaison de deux lignes, segments ou zones KNX au sein d’une installation domotique. Il permet d’organiser proprement l’architecture du bus tout en assurant une isolation galvanique entre les parties interconnectées. Cette fonction est particulièrement utile dans les projets où la segmentation du réseau KNX améliore la lisibilité, la gestion des échanges et l’extension progressive de l’installation.

Plusieurs modes d’utilisation pour s’adapter à l’architecture KNX

L’appareil peut être exploité selon l’adressage comme coupleur de zone, coupleur de ligne, coupleur de segment ou amplificateur. Cette polyvalence le rend pertinent aussi bien pour la création d’une structure KNX hiérarchisée que pour l’extension d’une ligne existante avec des segments supplémentaires. En usage comme coupleur de segment, il est possible de configurer une table de filtrage dédiée afin d’optimiser les échanges sur le tronçon concerné.

Gestion fine des télégrammes pour un bus plus maîtrisé

Le coupleur permet de configurer séparément dans ETS les fonctions de filtrage des télégrammes de groupe et des télégrammes physiquement adressés. Cette dissociation offre un contrôle plus précis du trafic bus et facilite l’adaptation du fonctionnement à la logique du chantier. Une commande manuelle permet également de désactiver les fonctions de filtre, de façon distincte selon le type de télégrammes, ce qui apporte une souplesse appréciable en phase de mise en service, de test ou de maintenance.

Compatibilité KNX Secure pour les projets nécessitant des échanges protégés

Ce module prend en charge KNX Secure et peut filtrer, transférer ou bloquer des télégrammes chiffrés et non chiffrés. Il peut aussi être utilisé comme proxy sécurisé pour relier une ligne chiffrée à une ligne non chiffrée, par exemple entre une zone intérieure et une liaison exposée vers l’extérieur. Dans une architecture plus avancée, deux appareils peuvent également être employés pour constituer un pont sécurisé entre deux lignes non chiffrées. Cette souplesse intéresse particulièrement les intégrateurs qui doivent faire évoluer une installation KNX vers des exigences de sécurité plus élevées sans revoir toute l’infrastructure existante.

Format modulaire 1 pas pour intégration en coffret

Prévu pour un montage sur rail DIN, ce coupleur adopte un format modulaire compact de 1 unité de division. Il s’intègre facilement dans un tableau ou un coffret domotique lorsque l’espace disponible doit être optimisé. Le raccordement bus est inclus, ce qui simplifie l’intégration à l’installation. Son indice de protection IP21 le destine à une pose dans un environnement adapté, typiquement en enveloppe technique ou en armoire électrique.

Lecture rapide de l’état grâce aux LED et au champ d’inscription

L’appareil dispose d’un affichage par LED multicolores permettant d’identifier le mode de fonctionnement en cours ainsi que l’état des fonctions de filtrage. Cette visualisation améliore le confort d’intervention lors de la mise en service et du diagnostic. La présence d’un champ d’inscription constitue également un vrai plus en tableau, notamment pour repérer clairement le rôle du module dans une installation KNX multi-lignes ou évolutive.

Intégration ETS pour la mise en service et les évolutions du projet

La configuration et la mise en service s’effectuent via ETS, avec prise en charge à partir d’ETS 5 version 5.7.7 pour les usages en coupleur de zone, coupleur de ligne ou amplificateur. Avec ETS 6 à partir de la version 6.1.0, l’exploitation peut être étendue à des fonctions supplémentaires comme le coupleur de segment ou le proxy sécurisé. Des mises à jour de firmware sont également possibles via l’application de service dédiée, ce qui en fait une solution adaptée aux installations KNX qui demandent une gestion technique précise et évolutive.
