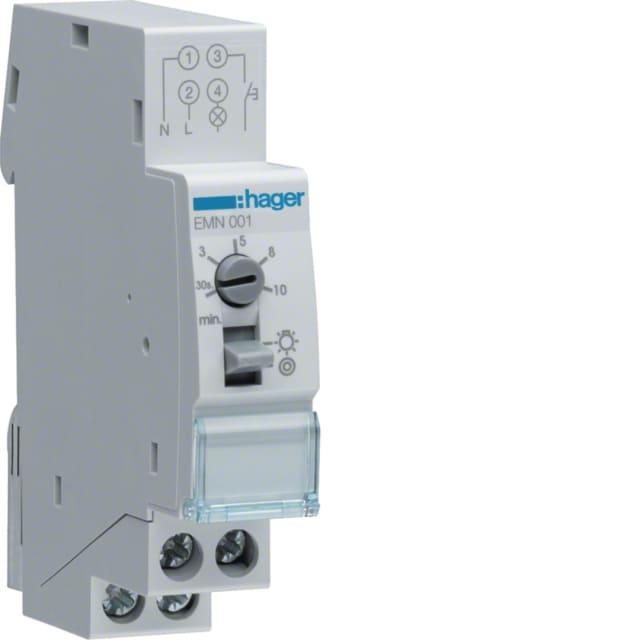

Minuterie temporisée modulaire 1 module EMN001

Minuterie temporisée modulaire 1 module pour commande d’éclairage au tableau

La minuterie temporisée modulaire EMN001 est conçue pour piloter un circuit d’éclairage depuis le tableau électrique avec une temporisation simple, dans un format compact d’un seul module. Cette configuration permet d’intégrer facilement la fonction minuterie dans un coffret modulaire sans encombrer la rangée. Elle convient particulièrement aux circulations, cages d’escalier, couloirs, locaux techniques ou zones de passage où l’éclairage doit s’éteindre automatiquement après une durée définie.

Temporisation réglable pour maîtriser la durée d’allumage

Ce modèle électronique propose une temporisation réglable de 30 secondes à 10 minutes. Cette plage permet d’adapter précisément le temps de fonctionnement à l’usage réel du circuit, afin d’éviter un éclairage trop bref ou inutilement prolongé. Le fonctionnement à retard à la rechute est adapté aux usages de minuterie d’éclairage, avec réarmement possible pour relancer la durée lorsque le poussoir est actionné à nouveau.

Format 1 module DIN pour une intégration simple dans le coffret

Avec une largeur de 1 module et une profondeur totale de 64 mm, cette minuterie se monte directement sur rail DIN. Son faible encombrement facilite l’organisation du tableau, notamment lorsque l’espace disponible est compté. Elle s’intègre naturellement dans les ensembles de distribution modulaire et permet d’ajouter une fonction de gestion temporelle sans recourir à un appareillage volumineux.

Compatible avec câblage 3 et 4 conducteurs

La minuterie accepte un couplage en circuit 3 et 4 conducteurs avec reconnaissance automatique du type de branchement. Ce point est particulièrement utile en rénovation comme en installation neuve, car il simplifie l’adaptation au schéma existant. Elle fonctionne avec une tension d’alimentation et de commande en 230 V AC, en fréquence 50 à 60 Hz, ce qui correspond aux configurations courantes de commande d’éclairage modulaire.

Pouvoir de coupure adapté aux charges d’éclairage courantes

Équipée d’un contact à fermeture, cette minuterie supporte un courant de coupure de 16 A, y compris à cos phi 0,6. Elle peut ainsi commander différentes charges d’éclairage selon la technologie utilisée. Elle admet jusqu’à 2300 W en lampes à incandescence, 3600 VA en lampes fluorescentes, 1000 VA en fluorescents compensés en parallèle ou en montage duo, ainsi qu’une puissance maximale de commutation LED de 400 W. Cette polyvalence permet de couvrir de nombreux usages d’éclairage dans les parties communes ou les zones fonctionnelles.

Commande par poussoir avec fonctionnement clair et efficace

Le produit est prévu pour une commande par poussoir, avec un courant de lampe à effluve de 100 mA. Son principe de fonctionnement reste simple à exploiter dans une installation : une impulsion déclenche l’allumage, puis l’extinction intervient automatiquement à la fin du temps réglé. L’absence d’avertissement préventif au déclenchement conviendra aux installations recherchant une commande directe et sans signalisation supplémentaire.

Raccordement modulaire pensé pour les installations électriques usuelles

Cette minuterie modulaire constitue une solution pertinente pour automatiser l’extinction d’un éclairage tout en gardant une architecture de tableau propre et lisible. Son format rail DIN, sa temporisation réglable, sa compatibilité avec plusieurs schémas de câblage et sa capacité à commuter différents types de charges en font un choix adapté pour les professionnels comme pour les projets de modernisation d’installations d’éclairage commandées par poussoirs.
