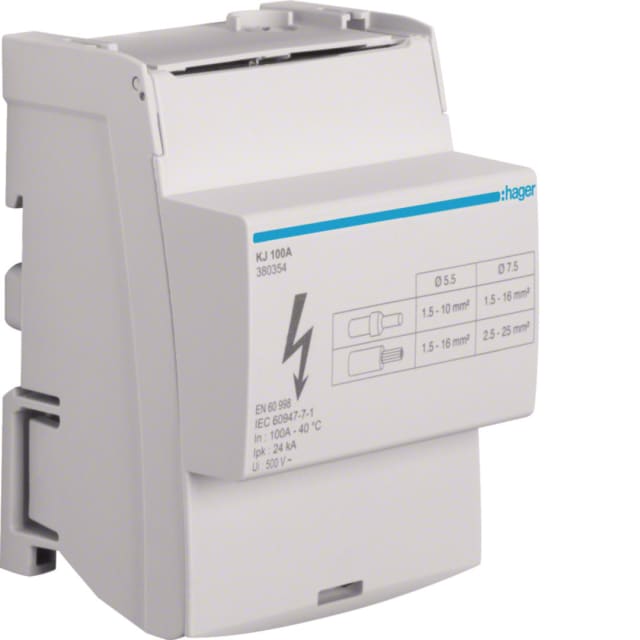

Répartiteur électrique 4 pôles 100A pour la distribution en tableau

Ce répartiteur électrique 4 pôles 100A est conçu pour organiser la distribution de puissance dans un tableau de répartition de manière nette et lisible. Sa configuration tétrapolaire permet de répartir les conducteurs sur 4 pôles, avec une intensité nominale de 100 A, ce qui en fait une solution adaptée aux besoins de distribution en aval d’un appareil de tête. Son format compact facilite son intégration dans l’enveloppe tout en conservant une implantation claire du câblage.

Répartition tétrapolaire pensée pour les circuits monophasés issus d’une alimentation triphasée

Ce modèle est particulièrement utile lorsqu’il faut redistribuer les phases et le neutre dans un coffret afin d’alimenter plusieurs départs distincts. La structure tétrapolaire permet une distribution ordonnée des conducteurs, pratique pour créer des départs monophasés à partir d’une arrivée adaptée. Cette architecture aide à mieux structurer le tableau et à rendre les interventions de câblage plus lisibles lors du montage ou de la maintenance.

Capacité de raccordement adaptée aux sections courantes en distribution

Le répartiteur accepte des conducteurs rigides de 1,5 à 25 mm² ainsi que des conducteurs souples avec embout de 1,5 à 16 mm². Cette plage de raccordement permet de couvrir de nombreux cas d’usage en tableau électrique, aussi bien pour les arrivées que pour les départs. Il offre ainsi une bonne souplesse de mise en œuvre pour raccorder différentes sections sans multiplier les accessoires complémentaires.

28 réglettes à bornes par pôle pour une distribution structurée

Avec 28 réglettes à bornes par pôle, ce répartiteur permet de gérer un nombre important de points de connexion dans un espace réduit. Cette disposition favorise une distribution propre et méthodique, utile lorsque plusieurs circuits doivent être repris depuis une même alimentation. Pour l’installateur, cela se traduit par un câblage plus ordonné et une meilleure séparation visuelle des départs dans le tableau.

Format compact pour une intégration simple dans le coffret

Avec des dimensions de 97 mm de hauteur, 71 mm de largeur et 44 mm de profondeur, ce répartiteur 4 pôles 100A reste compact tout en offrant une capacité de distribution conséquente. Son encombrement maîtrisé facilite son positionnement dans les tableaux où la place doit être optimisée. Ce gabarit est particulièrement intéressant pour conserver une implantation soignée sans surcharger le volume de câblage disponible.

Présence d’un rail N et absence de rail PE pour une fonction bien ciblée

Ce répartiteur est équipé d’un rail N, tandis qu’il ne comporte pas de rail PE. Cette configuration répond à une fonction de répartition clairement définie dans l’organisation du tableau électrique. Elle permet de distinguer la distribution concernée et d’intégrer le produit dans une architecture de coffret déjà pensée avec ses borniers dédiés, pour un montage plus cohérent et plus facile à lire.

Une solution utile pour tableaux, protections et accessoires de câblage

Ce répartiteur trouve naturellement sa place dans les ensembles de distribution électrique, les tableaux, les borniers de répartition ainsi que les rails, peignes et accessoires de câblage. Il convient aux installations où la clarté de raccordement, la multiplication des départs et la bonne organisation interne du coffret sont des critères essentiels. Pour un montage propre et rationnel, ce répartiteur 4x100A constitue un choix pertinent dans les opérations de distribution modulaire.
