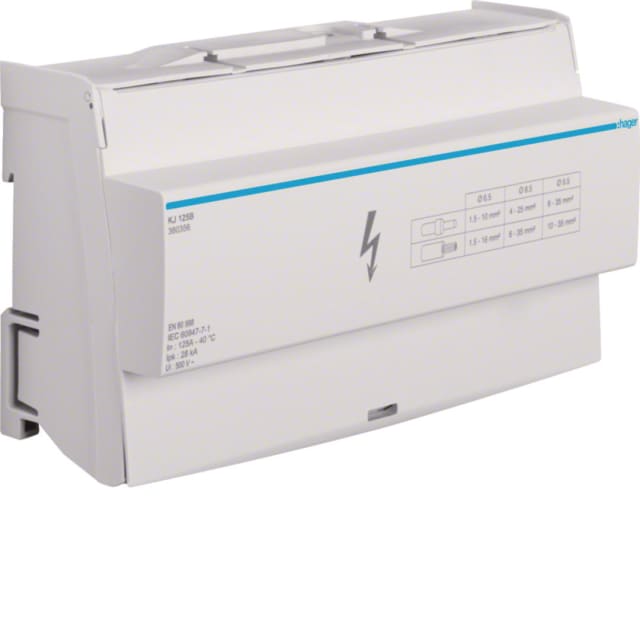

Répartiteur électrique 4x125A KJ125B

Répartiteur électrique 4x125A pour distribution tétrapolaire en tableau

Le répartiteur électrique 4x125A KJ125B est conçu pour organiser la distribution de puissance dans un tableau électrique lorsque plusieurs départs doivent être alimentés proprement depuis une arrivée principale. Sa configuration tétrapolaire permet de traiter la répartition sur 4 pôles, ce qui en fait une solution adaptée aux montages nécessitant une distribution structurée, lisible et compacte à l’intérieur d’un coffret.

Capacité de 125 A pour alimentations principales et secondaires

Avec un courant nominal maximum de 125 A, ce répartiteur répond aux besoins de distribution en tête ou en sous-répartition, lorsque l’installation demande une tenue en intensité cohérente avec des tableaux de puissance courants. Il permet de centraliser les départs tout en gardant une architecture de câblage plus nette, particulièrement utile lors de la création de plusieurs lignes protégées à partir d’une même alimentation.

Répartition sur 4 pôles avec bornes multiples par phase

Ce modèle intègre 4 pôles et 60 reglettes à bornes par pôle, soit une capacité de connexion importante pour multiplier les départs sans recourir à des montages improvisés. Cette conception facilite l’organisation interne du tableau, limite les croisements de conducteurs et aide à obtenir une distribution plus claire lors des opérations de câblage, d’extension ou de rénovation d’une armoire électrique.

Compatible avec plusieurs sections de conducteurs

Le KJ125B accepte des conducteurs rigides uni- ou multifilaires de 1,5 à 35 mm², ainsi que des conducteurs souples avec embout de câble de 1,5 à 35 mm². Cette plage de sections apporte une vraie souplesse de mise en œuvre, aussi bien pour raccorder une alimentation principale de section élevée que pour distribuer des départs de sections inférieures vers différents circuits ou rangées du tableau.

Répartition étagée pratique pour un câblage plus lisible

La conception de ce répartiteur 125A s’appuie sur une répartition étagée par pôle, avec une distribution typique de connexions permettant d’accueillir différentes sections selon les besoins du tableau. Ce principe est particulièrement intéressant pour hiérarchiser les départs, simplifier l’implantation des fils et améliorer la lisibilité de l’ensemble lors de la maintenance ou de l’évolution de l’installation.

Format adapté à l’intégration dans le coffret

Avec des dimensions de 170 mm de large, 96 mm de haut et 64 mm de profondeur, ce répartiteur offre un encombrement défini pour une intégration plus prévisible dans l’architecture du tableau. Ce format permet d’anticiper l’occupation interne et d’optimiser l’implantation des autres éléments de distribution, de protection et de raccordement autour du bornier de répartition.

Présence d’un rail N et absence de rail PE

Ce modèle est équipé d’un rail N, mais n’intègre pas de rail PE. Cette configuration oriente son usage vers des montages où la gestion du neutre fait partie de l’ensemble de répartition, tandis que la terre est traitée séparément dans le coffret. Pour le professionnel comme pour l’installateur exigeant, ce point permet de choisir plus précisément le bon répartiteur selon l’organisation réelle du tableau.

Un choix pertinent pour extension, rénovation ou création de tableau

Le répartiteur électrique 4x125A KJ125B convient particulièrement lorsque l’objectif est de distribuer l’énergie de manière propre entre plusieurs départs, sans alourdir inutilement le câblage. Il trouve naturellement sa place dans les tableaux de répartition, les coffrets à plusieurs rangées et les configurations nécessitant une distribution tétrapolaire ordonnée, avec une bonne capacité de raccordement et une mise en œuvre claire.
