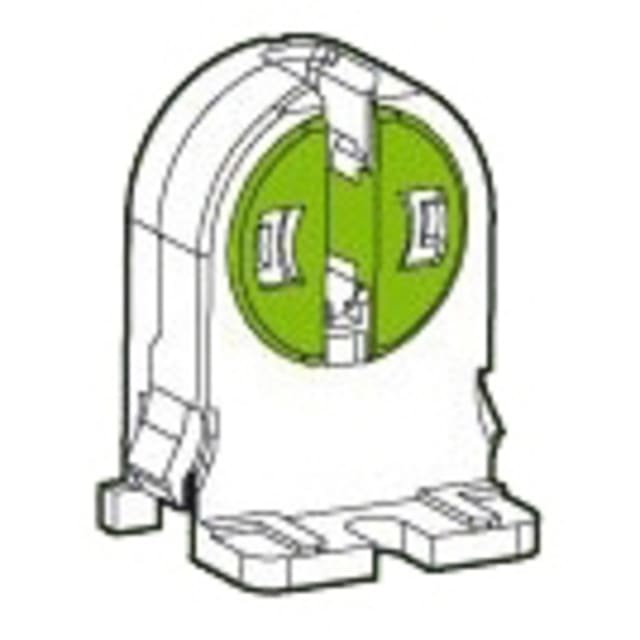

Douille G5 pour tube fluorescent T5 avec rotor 268

Douille G5 conçue pour tube fluorescent T5

Cette douille G5 avec rotor est destinée au montage de tubes fluorescents T5 à culot G5. Elle convient aux luminaires compacts et linéaires utilisant ce format de tube, avec une implantation pensée pour maintenir correctement les broches du tube et faciliter sa mise en place dans l’appareillage d’éclairage.

Rotor intégré pour une mise en position adaptée du tube

La présence d’un rotor permet d’accompagner l’insertion et le positionnement du tube fluorescent T5 dans la douille. Cette conception est particulièrement utile dans les ensembles où le maintien du tube et son orientation doivent rester nets au montage, notamment sur des réglettes, meubles lumineux, vitrines, enseignes ou luminaires techniques à encombrement réduit.

Format compact pour intégration dans les luminaires étroits

Avec des dimensions d’environ 27,8 mm de hauteur, 19 mm de largeur et 10 mm de profondeur, cette douille G5 s’intègre facilement dans des supports où l’espace est limité. Son gabarit compact en fait une solution adaptée aux équipements utilisant des tubes T5, connus pour leur faible diamètre, tout en permettant une implantation propre dans le luminaire.

Corps synthétique et rotor en PBT pour un usage en appareillage d’éclairage

Le corps est réalisé en matière synthétique, avec une base en polycarbonate et un rotor en PBT. Cette combinaison de matériaux est recherchée pour les composants de maintien et de connexion de lampes, car elle s’adapte bien aux contraintes mécaniques d’un support de tube fluorescent et à l’intégration dans un ensemble d’éclairage.

Contacts en cuivre pour le raccordement du culot G5

Cette douille pour tube fluorescent T5 est équipée de contacts en cuivre. Le culot G5 repose sur une connexion par deux broches, et la géométrie de la douille est prévue pour recevoir ce standard avec précision. Pour l’installateur, cela permet d’identifier rapidement le bon appareillage lors d’un remplacement de douille sur luminaire compatible T5.

Connexion rapide avec serre-fil automatique pour 2 conducteurs

Le raccordement s’effectue par serre-fil automatique pour deux fils, ce qui simplifie le câblage lors du montage ou du remplacement. Ce type de connexion permet un gain de temps appréciable sur les interventions en atelier, en maintenance d’éclairage ou lors de la remise en état d’un luminaire équipé en tubes fluorescents T5.

Caractéristiques électriques adaptées aux montages d’éclairage

Cette douille G5 est donnée pour 2 A et 500 V. Ces caractéristiques la destinent à son rôle de support et de connexion dans un circuit d’éclairage compatible avec tube fluorescent T5. Pour éviter toute erreur au moment de l’achat, elle constitue un choix pertinent dès lors que le luminaire d’origine utilise bien une douille G5 avec rotor et un tube T5.
