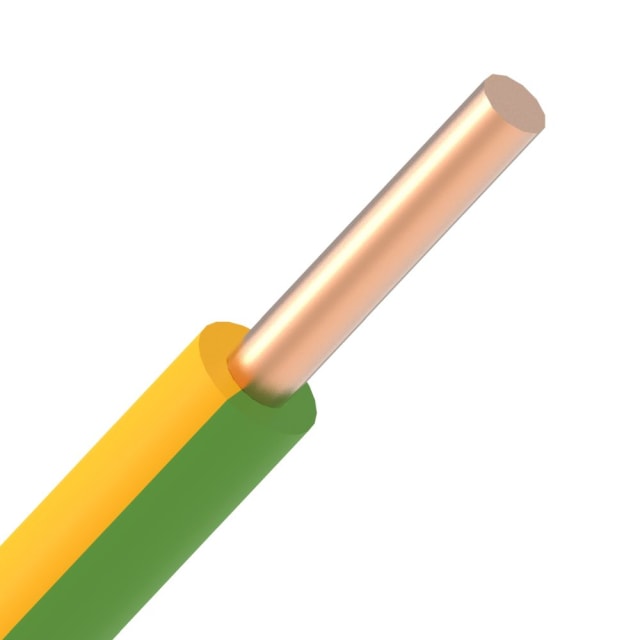

Fil électrique H05V-U rigide vert/jaune 0,75 mm² Eca
Fil électrique rigide H05V-U en cuivre 0,75 mm², isolation PVC vert/jaune, pour câblage 300/500 V. Bobine de 100 m, classe feu Eca, adapté aux installations électriques fixes.
38.03€
400 en stock
400 en stock
| Quantité | Prix | Remise |
|---|---|---|
| 0-2 | 38.03€ | 0% |
| 3-5 | 37.27€ | 2% |
| 6-10 | 36.89€ | 3% |
| 11+ | 36.51€ | 4% |
Fil rigide H05V-U 0,75 mm² pour conducteurs de protection
Ce fil électrique H05V-U rigide vert/jaune 0,75 mm² Eca est conçu pour les liaisons fixes en intérieur et le câblage de conducteurs de protection. Sa coloration vert/jaune permet une identification immédiate du conducteur de terre dans une installation, ce qui facilite un repérage clair lors du montage, de la maintenance ou des extensions de circuit.
Âme cuivre massive pour un câblage net et stable
Équipé d’une âme en cuivre nu de classe 1 massive, ce fil VOB privilégie une tenue droite appréciée dans les cheminements propres et les raccordements ordonnés. Cette construction rigide convient particulièrement aux installations où l’on recherche un passage précis dans les conduits, les goulottes, les coffrets ou certains câblages de tableau avec une section adaptée de 0,75 mm².
Isolation PVC adaptée aux installations en 300/500 V
Son isolation en PVC est prévue pour une tension nominale Uo/U de 300/500 V, avec une température maximale admissible du conducteur de 70 °C. Ce profil technique en fait un fil d’installation courant pour les montages fixes nécessitant une solution simple à repérer, à dénuder et à intégrer dans des ensembles électriques compacts.
Format 100 m pratique pour les travaux d’installation et de câblage
Livré en rouleau de 100 mètres, ce fil H05V-U vert/jaune permet de préparer des longueurs régulières pour les chantiers, l’atelier ou les interventions récurrentes. Ce conditionnement est bien adapté aux besoins des installateurs qui souhaitent limiter les raccords inutiles et disposer d’une réserve suffisante pour plusieurs points de connexion ou plusieurs équipements.
Encombrement réduit pour les passages serrés
Avec un diamètre extérieur approximatif de 2,2 mm, ce fil électrique 0,75 mm² reste facile à intégrer dans les espaces restreints. Son faible encombrement aide à optimiser le remplissage des conduits et le rangement dans les enveloppes électriques. Le rayon de courbure minimal de 4 fois le diamètre favorise en outre une pose maîtrisée lors des changements de direction.
Classe de réaction au feu Eca pour le repérage produit
Ce modèle appartient à la classe de réaction au feu Eca selon EN 13501-6. Pour l’acheteur professionnel comme pour l’utilisateur averti, cette indication permet d’identifier rapidement la bonne version du fil au sein d’une gamme VTB H05V-U comportant plusieurs sections et plusieurs couleurs. C’est un point utile pour éviter toute confusion au moment de la préparation de commande ou du remplacement d’un conducteur existant.
Un choix pertinent pour les circuits de repérage vert/jaune en 0,75 mm²
Grâce à son code couleur dédié, à sa structure rigide et à sa section nominale de 0,75 mm², ce fil VOB H05V-U répond aux besoins de câblage fixe demandant un conducteur vert/jaune facile à identifier et simple à mettre en œuvre. Il constitue une solution adaptée lorsque l’on recherche un fil d’installation PVC compact, ordonné et cohérent avec les habitudes de câblage en coffret, en conduit ou en distribution intérieure.
Documentation PDF
Aucune documentation disponible.
Caractéristiques techniques
| Matériau de l'âme | cuivre |
|---|---|
| Matériau de recouvrement du conducteur | nu |
| Classe de construction de l'âme | Classe 1 = massive |
| Section nominale du conducteur | 0.75 mm² |
| Isolation du conducteur | Polyvinylchloride (PVC) |
| Identification du conducteur | couleur |
| Couleur du conducteur | Vert/jaune |
| classe de réaction au feu selon EN 13501-6 | Eca |
| Tension nominale U | 500 V |
| Tension nominale Uo | 300 V |
| Poids | 11 kg/km |
| Diamètre extérieur approx. | 2.2 mm |
| Rayon de courbure min. (x * diamètre) | 4 |
| Longueur rouleau/bobine | 100 m |
| Température max. admissible du conducteur | 70 °C |
Produits de la même série que le produit consulté
Ce fil H05V-U rigide vert/jaune 0,75 mm² convient-il pour la terre ?
Oui, la couleur vert/jaune est utilisée pour le conducteur de protection (terre) dans les installations électriques. Ce fil est donc adapté à cet usage, à condition de respecter les règles de câblage et la destination prévue de l’installation.
Peut-on l’utiliser dans un tableau électrique ou une armoire de commande ?
Oui, ce type de fil monobrin rigide est couramment utilisé pour le câblage interne de tableaux et d’armoires, ainsi que pour les liaisons de protection. Il doit être posé dans un environnement compatible avec un fil isolé PVC et selon les règles de l’installation.
Ce fil est-il rigide ou souple ?
Il est rigide, avec une âme massive en cuivre. Il est donc surtout destiné aux montages fixes, pas aux applications qui demandent beaucoup de flexions répétées.
Comment se pose ce fil au mieux ?
Il se coupe à la longueur voulue, se dénude avec un outil adapté au 0,75 mm², puis se raccorde dans une borne, un bornier ou une connexion prévue pour conducteur rigide. Comme il est fin et rigide, une pose soignée évite d’abîmer l’âme au dénudage.
Quelle longueur contient une bobine ?
La bobine contient 100 m de fil, ce qui permet de réaliser plusieurs liaisons ou de garder une réserve pour les reprises et extensions d’un câblage.
Ce fil peut-il être utilisé à l’extérieur ?
Pas sans protection adaptée. Comme il s’agit d’un fil isolé PVC destiné au câblage fixe, il doit être installé dans un conduit, une gaine ou une enveloppe conforme à l’usage prévu, surtout en cas d’exposition aux intempéries ou aux chocs.
