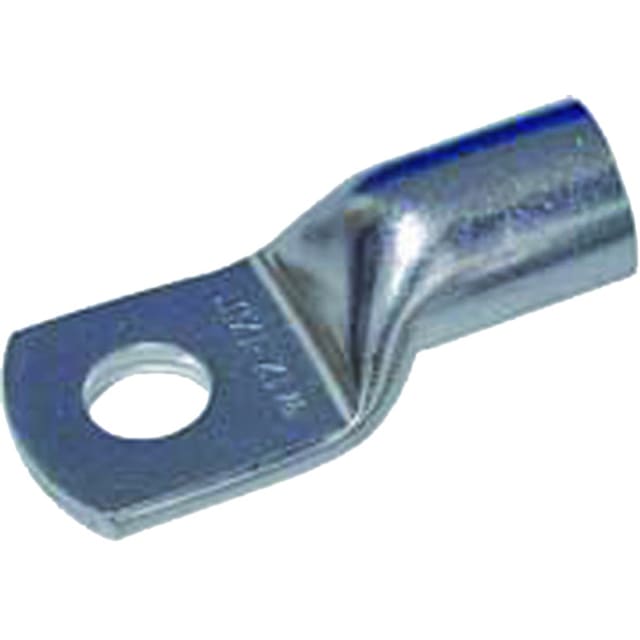

Cosse à sertir étamée 185mm² M12 série R 180498

Cosse à sertir étamée 185 mm² M12 pour raccordement de puissance

Cette cosse à sertir étamée 185 mm² M12 est conçue pour la réalisation de liaisons électriques de forte section avec une connexion par boulonnage. Sa paume à anneau permet une fixation simple sur un point de raccordement en M12, tandis que son fût droit à 180° favorise une arrivée du conducteur dans l’axe. Cette configuration est particulièrement adaptée aux armoires électriques, jeux de barres, bornes de puissance, coffrets de distribution et équipements industriels nécessitant un raccordement net et stable.

Conçue pour les conducteurs cuivre de section 185 mm²

Prévue pour une section nominale de 185 mm², cette cosse répond aux besoins de câblage en forte intensité lorsque la continuité de section doit être respectée jusqu’au point de connexion. Elle convient aux opérations de terminaison sur câble cuivre non isolé avant serrage sur goujon ou vis M12. Son format permet de préparer des liaisons propres et adaptées aux installations où l’encombrement, l’orientation du câble et la surface de contact doivent être cohérents avec le matériel de raccordement.

Corps en cuivre étamé pour une connexion propre et régulière

Fabriquée en cuivre avec traitement de surface étamé, cette cosse associe la conductivité du cuivre à une finition pensée pour les environnements de raccordement courants en électricité. L’étamage facilite l’intégration dans les ensembles de connexion où l’on recherche une surface homogène au niveau de la plage de contact. La cosse est non isolée, ce qui la destine à un montage avec outillage de sertissage approprié puis à une intégration dans un ensemble protégé, coffret ou enveloppe technique.

Anneau M12 et collerette standard pour les assemblages vissés

La forme de flasque en anneau avec un seul trou de montage permet un positionnement direct sur une borne, une plage ou un point de serrage compatible M12. L’exécution sans collerette étroite apporte une géométrie standard, utile lorsque l’on souhaite une surface d’appui claire sur l’organe de fixation. Ce type de cosse est particulièrement recherché pour les liaisons de puissance où la compatibilité avec les fixations mécaniques existantes compte autant que la section du câble.

Orientation droite 180° pour un cheminement de câble dans l’axe

Avec son angle de raccordement à 180°, cette cosse présente une sortie droite qui simplifie le cheminement des conducteurs lorsque l’arrivée se fait dans le prolongement de la borne. Cette géométrie limite les contraintes de torsion au niveau de la terminaison et facilite la mise en place dans les tableaux, cellules, coffrets et ensembles de connexion où l’espace autour du point de fixation doit rester maîtrisé.

Utilisation en installation, raccordement et câblage technique

Cette cosse de câble s’intègre dans de nombreuses opérations d’installation, de fixation et de raccordement : alimentation de coffrets, liaisons vers appareillages de puissance, raccordements sur barres ou bornes, câblage de distribution et assemblages électriques en atelier. Pour obtenir une mise en œuvre adaptée, il convient d’utiliser un outillage de sertissage compatible avec la section 185 mm² et la géométrie de la cosse, puis de vérifier l’adéquation entre la borne de destination, le diamètre de fixation M12 et le câble employé.

Un choix précis pour éviter les erreurs de compatibilité

Le repérage 185 mm² avec perçage M12 permet d’identifier rapidement la bonne cosse pour les montages de puissance demandant à la fois une forte section et une fixation par anneau. C’est un format pertinent lorsque l’objectif est de réaliser un raccordement clair, lisible et cohérent avec les contraintes mécaniques de l’installation. Pour un résultat optimal, la sélection doit toujours être faite en tenant compte de la section réelle du conducteur, du type de borne et de l’encombrement disponible autour du point de connexion.
