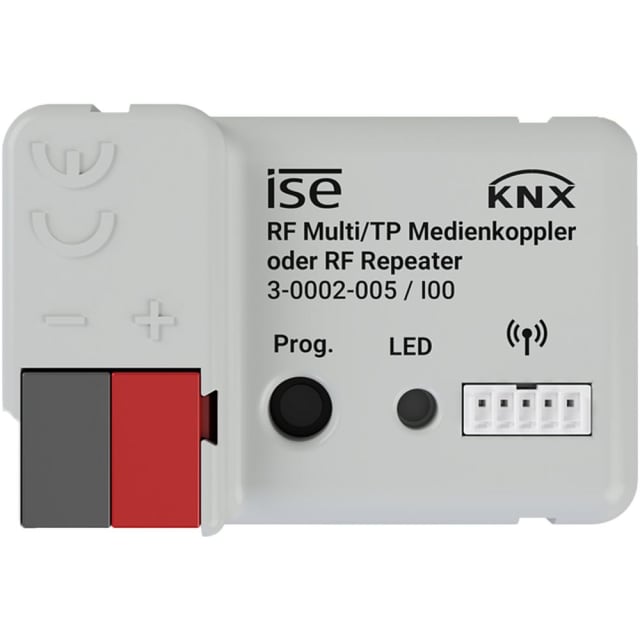

Coupleur de média KNX RF/TP avec répéteur IS3-0002-005

Coupleur de média KNX RF/TP pour relier bus filaire et radio KNX

Ce coupleur de média KNX RF/TP est conçu pour assurer la communication entre un réseau KNX TP filaire et des équipements KNX RF. Il constitue une solution particulièrement pertinente lorsqu’il faut intégrer des participants radio dans une installation KNX existante sur bus torsadé, sans alourdir le câblage. Son fonctionnement en S-Mode permet une intégration cohérente dans les projets domotiques structurés, avec une mise en œuvre adaptée aux environnements KNX avancés.

Compatible KNX RF Multi, KNX RF Ready et télégrammes longs

Ce modèle prend en charge les médias TP1-256, KNX RF Multi et KNX RF Ready, ce qui facilite l’interconnexion entre différentes générations ou typologies d’appareils KNX radio. La gestion des télégrammes jusqu’à 238 octets apporte un vrai avantage dans les installations où les échanges sont plus riches qu’un simple ordre basique. La compatibilité avec les segments dans ETS6 contribue également à une architecture plus souple lors du paramétrage et de l’organisation du projet.

Fonction répéteur intégrée pour étendre la couverture radio

Au-delà de son rôle de passerelle domotique, l’appareil peut aussi être utilisé comme répéteur RF. Cette fonction est utile pour améliorer la portée de communication dans les logements étendus, les niveaux multiples ou les zones où la transmission radio doit être renforcée. Avec une portée radio d’environ 100 mètres en conditions favorables et une puissance d’émission maximale de 25 mW, il aide à fiabiliser les échanges entre participants KNX RF sans modifier l’architecture générale du système.

Prise en charge KNX Data Security pour une intégration moderne

Ce coupleur répond aux attentes des installations KNX actuelles grâce à la prise en charge de KNX Data Security. C’est un point important pour les projets qui nécessitent une communication sécurisée entre équipements compatibles. Dans une démarche de modernisation ou d’extension d’une installation Smart Home, cette caractéristique permet d’intégrer plus sereinement des composants radio tout en conservant un niveau de protection adapté aux échanges sur le réseau domotique.

Format très compact pour montage discret dans les espaces techniques

Avec des dimensions de 43 x 29 x 16 mm, ce coupleur de média KNX RF/TP se distingue par son encombrement réduit. Ce format compact simplifie son intégration dans les volumes techniques restreints, derrière un appareillage adapté, dans un coffret ou à proximité des équipements de commande. Son alimentation par le bus KNX ou par une source 24 V SELV apporte aussi davantage de souplesse selon la configuration de l’installation.

Diagnostic visuel simple grâce aux LED d’état et d’erreur

Pour l’installateur comme pour l’intégrateur, la présence d’une LED de fonctionnement et d’une indication d’erreur permet une lecture rapide de l’état du produit. Cet affichage visuel facilite les opérations de mise en service, de contrôle et de diagnostic, en particulier lors de l’ajout de participants KNX RF ou lors des vérifications de communication entre la partie TP et la partie radio.

Caractéristiques techniques adaptées aux environnements intérieurs domotiques

Prévu pour une utilisation en intérieur avec un indice de protection IP20 et une classe de protection III, ce coupleur fonctionne dans une plage de température de -5 °C à +45 °C. Il communique sur les fréquences 868,3 MHz, 868,95 MHz, 869,525 MHz et 869,850 MHz, avec une consommation de 8 mA seulement. Ce positionnement technique en fait un composant pertinent pour les installations domotiques résidentielles et tertiaires qui recherchent une passerelle KNX RF/TP discrète, polyvalente et bien adaptée aux extensions radio du bus KNX.
