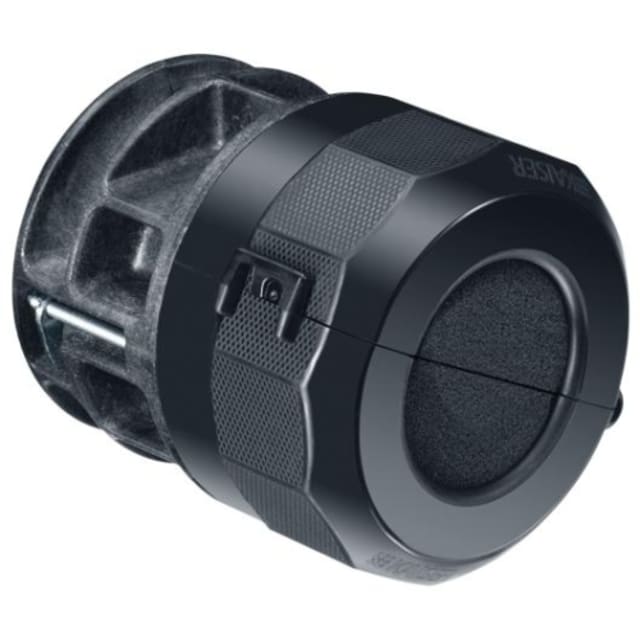

Système de cloisonnement pour boîtier DS 90/74 mm 9459-03

Système de cloisonnement DS 90/74 mm pour traversées en paroi

Ce système de cloisonnement pour boîtier DS 90/74 mm est conçu pour réaliser une traversée propre et fonctionnelle dans les parois, tout en intégrant un dispositif de fermeture adapté aux passages de câbles, faisceaux et conduits. Sa conception ronde en Ø 74 mm permet une intégration cohérente dans les réservations correspondantes, avec un passage intérieur de 40 mm utile pour organiser l’introduction des réseaux sans recourir à une solution improvisée.

Adapté aux parois coupe-feu et au maintien du compartimentage

Le produit est prévu pour les parois coupe-feu avec une mise en œuvre compatible avec des configurations EI30 à EI90 selon la documentation fabricant. Il contribue à rétablir le cloisonnement au niveau du passage technique et assure également une fermeture étanche aux fumées au droit de la traversée. C’est une solution pertinente lorsqu’il faut conserver la continuité du compartimentage autour d’un boîtier ou d’un passage de réseaux dans une cloison technique.

Montage simple, y compris sur installations déjà passées

L’un des atouts majeurs de ce système DS 90/74 mm réside dans sa pose pratique. Il peut être installé rapidement et peut aussi être mis en place a posteriori sur des câbles déjà en place, ce qui facilite les interventions de reprise, de maintenance ou d’adaptation sur chantier. Le dispositif intègre un élément d’étanchéité et permet de traiter les jeux autour des passages sans opérations lourdes de rebouchage, pour une finition plus nette au niveau de la traversée.

Compatibilité avec cloisons sèches et cloisons massives

Ce modèle convient aussi bien aux cloisons sèches qu’aux cloisons massives, ce qui élargit son champ d’utilisation en logement, tertiaire ou bâtiment technique. Il est prévu pour une épaisseur de paroi minimale de 100 mm, avec une longueur produit également donnée pour 100 mm. Cette configuration le rend adapté aux ouvrages où il faut gérer un passage traversant dans une paroi suffisamment structurée, sans l’orienter vers une pose en plafond, en sol ou en affleurement périphérique.

Passage des câbles et conduits avec section utile maîtrisée

Avec un diamètre intérieur de 40 mm et une compatibilité jusqu’à 21 mm de diamètre de câble, ce système permet de traiter proprement des passages unitaires ou en faisceau dans un encombrement maîtrisé. Il accepte aussi les tubes plastiques vides, ce qui le rend intéressant pour les installations électriques nécessitant une réserve ou une évolution ultérieure des circuits. Cette configuration aide à mieux organiser le cheminement tout en conservant un point de traversée techniquement encadré.

Encombrement clair pour l’intégration dans le chantier

Le système présente un diamètre extérieur de 74 mm, une largeur extérieure de 74 mm et une hauteur extérieure de 86,5 mm. Ces dimensions facilitent l’anticipation de l’emplacement dans la paroi et le choix du perçage ou de la réservation. Sa forme ronde simplifie également le repérage et l’intégration dans les ensembles de boîtes d’encastrement et accessoires associés lorsque le chantier impose une lecture rapide des diamètres et des sections de passage.

Une solution utile pour les installations techniques évolutives

Ce cloisonnement s’adresse aux installations où la traversée doit rester accessible dans sa logique de mise en œuvre, notamment en cas d’ajout ou de modification de câblage. Le système est conçu pour permettre une réintervention sans destruction du support, ce qui constitue un avantage concret dans les environnements techniques amenés à évoluer. Pour un électricien, un installateur ou un bureau travaux, c’est un accessoire particulièrement adapté lorsqu’il faut concilier passage de réseaux, encombrement réduit et traitement rigoureux de la traversée dans la paroi.
