Inverseur rotatif 2 positions 20A IP66 70010569

Inverseur rotatif 2 positions 20A pour commande manuelle en façade

Cet inverseur rotatif 2 positions est conçu pour les fonctions de commutation manuelle en environnement industriel, avec une sélection franche entre les positions 1 et 2. Sa configuration sans position 0 convient aux applications où le basculement direct entre deux circuits ou deux états de fonctionnement est recherché. Son format de montage en façade en fait une solution pratique pour pupitres, armoires et panneaux de commande.

Configuration 2 pôles avec courant assigné de 20 A

Sa conception 2 pôles permet de commuter deux voies de manière coordonnée, ce qui le rend adapté à de nombreuses logiques de commande machine et de commutation industrielle. Avec un courant permanent de 20 A, il répond aux besoins des installations nécessitant un appareil compact mais dimensionné pour un usage technique sérieux. Les valeurs de puissance annoncées, jusqu’à 5,5 kW en AC-3 et 7,5 kW en AC-23A à 380-440 V, facilitent le choix du bon appareillage selon la charge à piloter.

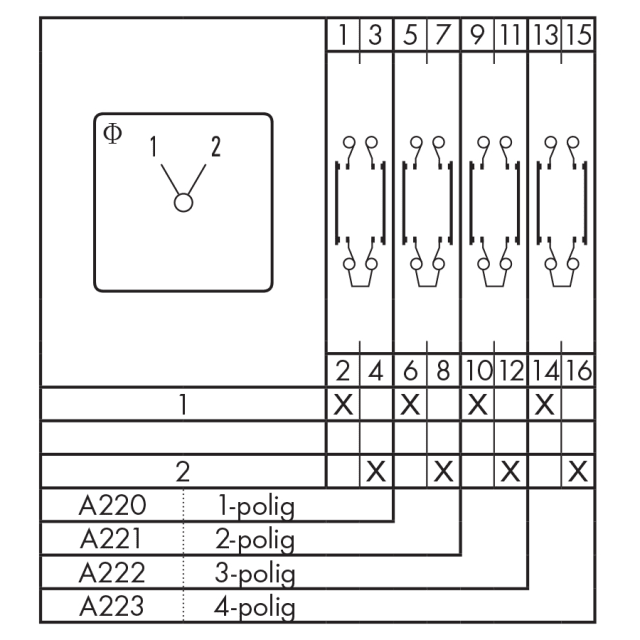

Commutation 1-2 sans position 0 pour un basculement direct

Le programme de commutation 1-2 sans arrêt sur zéro est particulièrement utile lorsque l’opérateur doit passer d’une source, d’un sens ou d’un mode à un autre sans étape intermédiaire. L’angle de commutation de 60° apporte une manœuvre rapide et lisible, avec un mouvement court du bouton rotatif. Cette cinématique favorise une utilisation simple sur les interfaces de commande où la clarté de position est essentielle.

Protection frontale IP66 pour les environnements exposés

La face avant IP66 contribue à protéger la zone de commande contre les poussières et les projections d’eau, un point important pour les machines, coffrets et tableaux soumis à des contraintes d’atelier. Cette protection côté façade permet d’intégrer l’inverseur dans des environnements plus exigeants tout en conservant une commande accessible en face avant. C’est un avantage concret pour les montages où la robustesse de l’interface opérateur compte autant que l’encombrement.

Montage en façade avec fixation centrale Ø 22,5 mm

L’appareil est prévu pour un montage en façade avec fixation centrale en Ø 22,5 mm, une implantation appréciée pour les pupitres et portes d’armoire nécessitant une intégration propre et rationnelle. Ce type de fixation simplifie le positionnement sur panneau et s’intègre facilement dans des ensembles de commande standardisés. Il convient également au montage sur tableau de distribution, ce qui élargit ses possibilités d’utilisation dans les équipements électriques industriels.

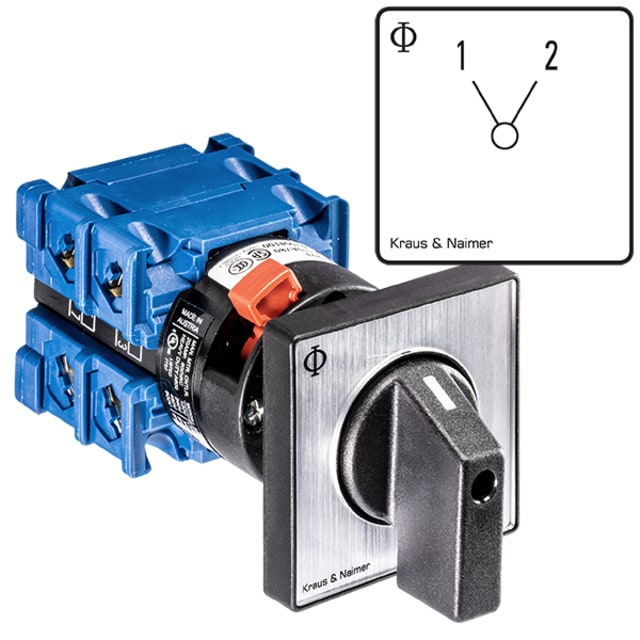

Bouton rotatif noir et plaque frontale en aluminium brossé

Le bouton rotatif noir assure une bonne préhension lors de la manœuvre, tandis que la plaque frontale en aluminium brossé apporte une présentation nette et technique en face avant. Cette combinaison convient bien aux ensembles de commande où la lisibilité visuelle et la cohérence de l’appareillage sont recherchées. Le repérage des positions reste ainsi plus intuitif pour l’utilisateur au quotidien.

Raccordement par vis pour une intégration claire dans l’installation

Le raccordement du circuit principal par connexion à vis permet une mise en œuvre adaptée aux habitudes de câblage en matériel industriel. Ce mode de connexion facilite l’intégration dans les armoires et coffrets où l’on attend un serrage maîtrisé et un câblage ordonné. L’inverseur est livré comme appareil de commande à intégrer, et non comme appareil complet en boîtier, ce qui le destine naturellement aux fabrications, rénovations ou remplacements sur panneau.
