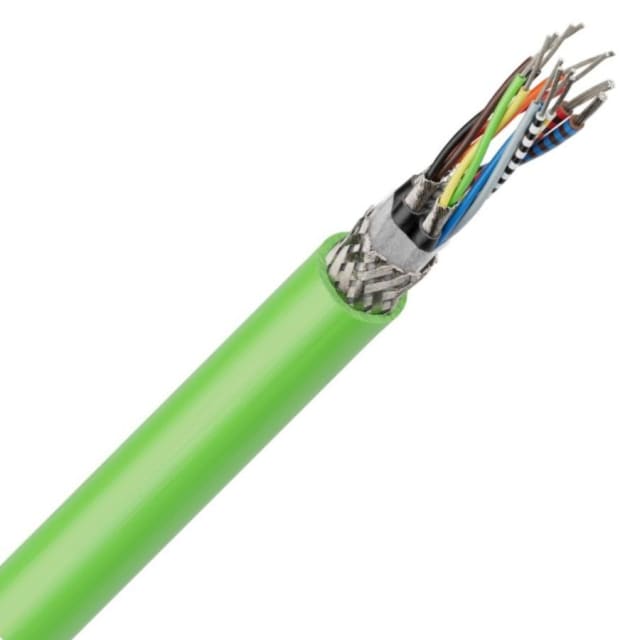

Câble servo blindé Ölflex 728 CY 1020130/1

Câble servo blindé pour signaux codeur et commande en environnement automatisé

Le câble servo blindé Ölflex 728 CY 1020130/1 est conçu pour la transmission de signaux de codeur dans les installations d’automatisation, d’asservissement et de commande. Sa composition en 3 paires de conducteurs de 0,14 mm² associées à 2 conducteurs de 0,5 mm² permet de gérer à la fois des signaux fins et des fonctions d’alimentation ou de commande complémentaires. Il convient particulièrement aux liaisons entre moteur, codeur, capteur et électronique de pilotage lorsque la stabilité de transmission et l’encombrement réduit sont recherchés.

Blindage tressé pour limiter les perturbations électromagnétiques

Ce câble codeur blindé intègre un écran qui aide à réduire l’influence des perturbations électromagnétiques dans les armoires, machines et ensembles motorisés. Cette conception est particulièrement utile lorsque le cheminement du câble se fait à proximité d’autres conducteurs ou d’équipements électriques susceptibles de générer du bruit parasite. Pour les applications de retour codeur, de mesure et de commande, ce blindage participe à une transmission plus propre des signaux.

Configuration 3x(2×0,14)+(2×0,5) adaptée aux architectures servo

Sa section nominale 3x(2×0,14)+(2×0,5) correspond à une architecture fréquemment utilisée pour les câbles de codeur et de commande dans les systèmes servo. Les paires en 0,14 mm² sont adaptées aux signaux de transmission, tandis que les 2 conducteurs en 0,5 mm² répondent aux besoins de fonctions auxiliaires selon l’équipement raccordé. Cette répartition facilite l’intégration dans les ensembles compacts où plusieurs fonctions doivent être regroupées dans une seule liaison.

Pose fixe et flexion occasionnelle pour machines et coffrets techniques

Le ÖLFLEX SERVO 728 CY est prévu pour l’installation fixe avec possibilité de flexions occasionnelles. Il s’adapte ainsi aux câblages de machines, cellules automatisées, bâtis techniques et liaisons internes où le câble n’est pas soumis à un mouvement continu. Son rayon de courbure minimal admissible de 54 mm en pose fixe et de 135 mm en utilisation flexible aide à préparer un cheminement cohérent dans les passages étroits, les goulottes ou les compartiments d’armoire.

Gaine PVC verte pour repérage rapide et intégration soignée

Sa gaine extérieure en PVC de couleur verte rend ce câble immédiatement identifiable dans une installation comportant plusieurs familles de liaisons. Ce repérage visuel simplifie les opérations de montage, de maintenance et de contrôle. Le PVC apporte également une bonne tenue d’ensemble pour les usages courants en environnement industriel, avec un diamètre extérieur approximatif de 9 mm qui favorise une intégration propre sans surcharger les cheminements.

Format compact pour câblage dense et passage facilité

Avec un diamètre extérieur d’environ 9 mm et un poids de 140 kg/km, ce câble de commande blindé reste intéressant pour les installations où la place est comptée. Il se laisse intégrer plus facilement dans les chaînes de câblage fixes, les traversées de coffrets et les passages techniques nécessitant une section globale maîtrisée. Ce format compact permet de concilier densité de câblage, lisibilité de l’installation et confort de mise en œuvre.

Isolation PP et tension nominale 30 V pour liaisons de signaux

L’isolation des conducteurs en PP et la tension nominale de 30 V orientent clairement ce modèle vers des fonctions de signal, de retour d’information et de commande basse tension dans les ensembles servo. Il est donc particulièrement adapté aux applications de câble codeur blindé où l’objectif principal est de relier proprement des signaux sensibles dans une architecture automatisée, tout en conservant une structure de câble cohérente avec les contraintes de terrain.
