LAPP CABLE

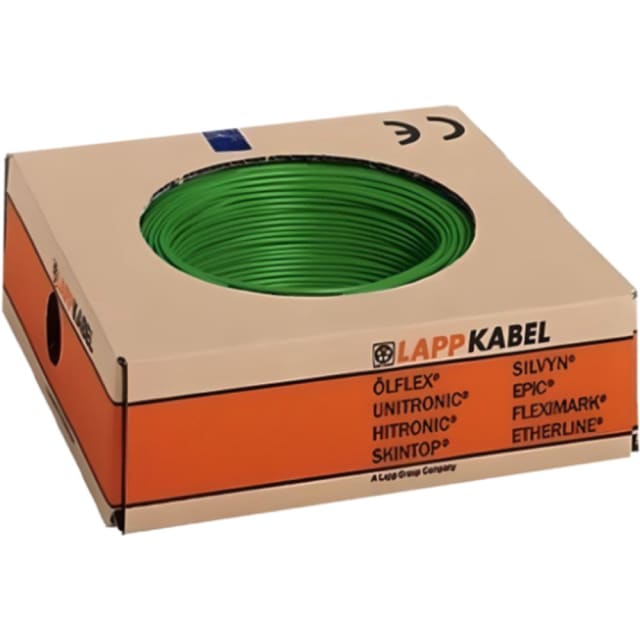

Fil électrique souple H05V-K PVC vert 0,75 mm² 4510122

Marque : LAPP CABLE Série : H05V-K EAN : 4044774700120 SKU : 3489020 Réf. fabricant : 4510122/100

Fil électrique souple H05V-K en cuivre, isolé PVC vert, section 0,75 mm². Conducteur classe 5, tension 300/500 V, retardateur de flamme, en bobine de 100 m.

32.18

Par 100 mètres

300 en stock

300 en stock

Quantité Prix Remise
0-2 32.18 0%
3-5 31.54 2%
6-10 31.21 3%
11+ 30.89 4%

Fil souple H05V-K vert 0,75 mm² pour câblage intérieur

Ce fil électrique souple H05V-K PVC vert en section 0,75 mm² est conçu pour les travaux de câblage intérieur nécessitant une bonne maniabilité dans les passages serrés, les borniers et les chemins de câbles compacts. Son conducteur cuivre de classe 5, associé à une isolation PVC, facilite la mise en œuvre dans les armoires, coffrets, équipements électriques et circuits de commande où un fil unipolaire souple est recherché.

Section 0,75 mm² adaptée aux circuits de commande et de raccordement

Avec sa section nominale de 0,75 mm² et son format unipolaire, ce fil VOB H05V-K convient particulièrement aux raccordements internes, aux liaisons de commande, aux signalisations et aux montages électriques demandant un conducteur souple de petit calibre. Sa tension nominale Uo/U de 300/500 V permet une utilisation sur des installations fixes compatibles avec cette désignation, tout en conservant une manipulation plus simple qu’un fil rigide lors du câblage.

Conducteur cuivre souple pour un passage plus facile

L’âme en cuivre nu de classe 5 apporte la souplesse attendue pour les opérations de tirage, de repiquage et de raccordement dans les environnements techniques. Le diamètre d’âme d’environ 0,98 mm et le diamètre extérieur approximatif de 2,7 mm en font un fil compact, pratique à intégrer lorsque l’espace disponible est limité. Son rayon de courbure minimal de 4 fois le diamètre aide à réaliser des cheminements propres dans les angles et à l’intérieur des enveloppes électriques.

Isolation PVC verte pour l’identification fonctionnelle

Son revêtement PVC de couleur verte permet un repérage visuel immédiat dans les faisceaux et les installations où l’identification des conducteurs est essentielle pour gagner du temps au câblage comme à la maintenance. La gaine PVC protège le conducteur tout en conservant une présentation régulière du fil, utile pour les montages soignés en tableau, coffret ou appareillage technique.

Comportement au feu et température d’utilisation

Ce fil H05V-K est retardateur de flamme selon IEC 60332-1-2 et classé Eca pour la réaction au feu. Il admet une température maximale du conducteur de 70 °C, ce qui correspond à de nombreux usages standards en câblage électrique intérieur. Il ne s’agit pas d’un fil à faible dégagement de fumée ni d’une version sans halogène, ce qui oriente naturellement son choix vers les applications courantes où ces critères spécifiques ne sont pas exigés.

Conditionnement 100 m pratique pour chantier et atelier

Le conditionnement en rouleau ou boîte de 100 mètres convient aussi bien aux besoins d’un atelier qu’aux interventions répétitives sur chantier. Cette longueur permet de préparer plusieurs départs, de standardiser les installations et de limiter les ruptures d’approvisionnement sur les opérations de câblage récurrentes. Le poids indicatif de 12 kg/km reste cohérent avec un fil facile à manipuler au quotidien.

Un choix pertinent pour coffrets, armoires et équipements électriques

Ce fil électrique souple H05V-K PVC vert 0,75 mm² répond bien aux besoins des professionnels et installateurs recherchant un conducteur unipolaire souple pour le câblage interne d’équipements, les armoires de commande, les coffrets électriques ou les liaisons de raccordement en installation fixe. Sa combinaison entre souplesse, faible encombrement et repérage couleur en fait une solution efficace pour obtenir un câblage net, lisible et simple à mettre en place.

Documentation PDF

Caractéristiques techniques

Matériau de l'âmecuivre
Matériau de recouvrement du conducteurnu
Classe de construction de l'âmeClasse 5 = souple
Section nominale du conducteur0.75 mm²
Diamètre de l'âme0.98 mm
Taille AWG20
Isolation du conducteurPolyvinylchloride (PVC)
Identification du conducteurcouleur
Couleur du conducteurvert
classe de réaction au feu selon EN 13501-6Eca
classe de production de fumée selon EN 13501-6sans
classe de gouttelettes/particules enflammées selon EN 13501-6sans
classe de production d'acide selon EN 13501-7sans
Tension nominale U500 V
Tension nominale Uo300 V
Poids12 kg/km
Diamètre extérieur approx.2.7 mm
Rayon de courbure min. (x * diamètre)4
Longueur rouleau/bobine100 m
sans halogène selon IEC 60754-1non
Sans halogène selon IEC 60754-2non
sans halogène selon IEC 60754-3non
Résistant à l'huile selon EN 60811-404non
Résistant au froid selon EN 60811-504+505+506non
Température max. admissible du conducteur70 °C
retardateur de flamme selon IEC 60332-1-2oui
retardateur de flamme selon IEC 60332-3-21 (Cat A F/R)non
retardateur de flamme selon IEC 60332-3-22 (Cat A)non
retardateur de flamme selon IEC 60332-3-23 (Cat B)non
retardateur de flamme selon IEC 60332-3-24 (Cat C)non
retardateur de flamme selon IEC 60332-3-25 (Cat D)non
Faible dégagement de fumée selon IEC 61034-2non
Ce fil électrique souple H05V-K 0,75 mm² est-il adapté au câblage de tableaux et d’armoires électriques ?

Oui, c’est un conducteur souple de petite section couramment utilisé pour le câblage interne, le repérage et les liaisons dans les tableaux ou armoires électriques, à condition de respecter les règles de pose et de raccordement du matériel utilisé.

Peut-on le raccorder facilement dans des borniers ou des embouts de câblage ?

Oui, sa structure souple facilite le raccordement dans les bornes et les connecteurs prévus pour conducteurs flexibles. Pour une connexion fiable, il faut utiliser la méthode de sertissage ou de serrage adaptée au type de borne.

Ce fil H05V-K vert est-il destiné au repérage d’un conducteur précis ?

Oui, la couleur verte sert au repérage visuel du conducteur dans un faisceau ou un coffret. Il est important de garder un code couleur cohérent sur toute l’installation pour éviter les erreurs de câblage.

Peut-on l’utiliser pour une pose fixe en intérieur ?

Oui, la série H05V-K est conçue pour des usages de câblage interne et de pose fixe, dans un environnement adapté et protégé. Il ne s’agit pas d’un câble pour usage extérieur exposé ou pour des contraintes mécaniques élevées.

Le fil est-il facile à faire passer dans une gaine ou dans un coffret étroit ?

Oui, son âme souple et son faible diamètre extérieur facilitent le passage dans les goulottes, gaines et espaces de câblage serrés. Son rayon de courbure réduit aide aussi à le mettre en œuvre proprement.

Faut-il respecter un sens ou une précaution particulière lors de la coupe et de la préparation du fil ?

Oui, il faut couper proprement, éviter d’écraser l’âme et dénuder juste la longueur nécessaire au raccordement. Pour préserver un bon contact, les brins doivent rester bien regroupés avant insertion dans la borne.
