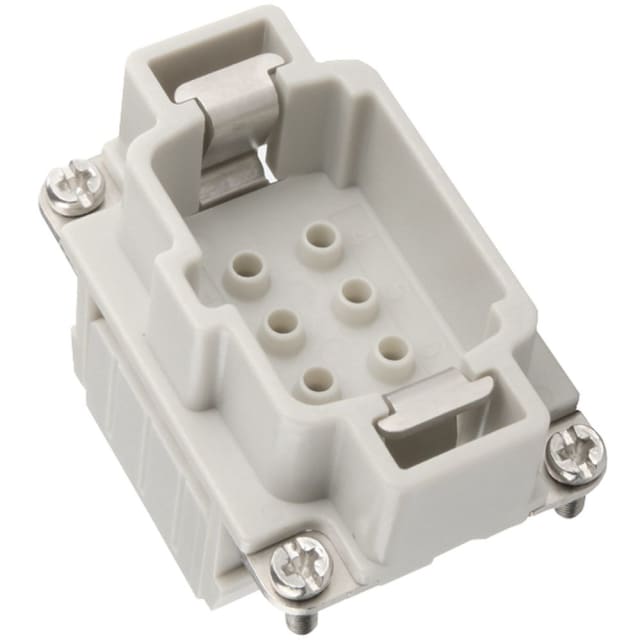

Insert femelle pour connecteur rectangulaire H-BE 6

Cet insert femelle H-BE 6 est conçu pour l’équipement de connecteurs industriels rectangulaires au format 6B. Il permet de réaliser des liaisons de puissance et de commande compactes dans les ensembles machine, armoires, coffrets et interfaces de raccordement où la tenue électrique, la compacité et la régularité d’accouplement sont recherchées. Sa configuration 6 contacts + PE répond aux applications nécessitant à la fois transmission des conducteurs actifs et continuité de protection.

Configuration 6 + PE adaptée aux raccordements industriels

Avec ses 6 contacts associés à un contact de protection PE, cet insert s’intègre dans les connectiques industrielles destinées aux environnements techniques exigeants. Son courant nominal de 16 A et sa tension nominale de 500 V AC/DC permettent de l’employer sur de nombreux circuits d’alimentation et de liaison machine. Le format de construction 6B facilite son intégration dans les enveloppes compatibles de la même taille, pour constituer un ensemble cohérent et simple à identifier lors du montage.

Raccordement par sertissage pour un câblage précis

Le raccordement par crimp est particulièrement adapté aux montages où la maîtrise du câblage et la tenue des connexions sont importantes. Cet insert accepte des sections de conducteur de 0,14 à 4 mm², ce qui couvre un large éventail de besoins, depuis les conducteurs de signal jusqu’aux liaisons de puissance modérée. Ce mode de connexion convient bien aux fabrications en série, aux opérations de maintenance structurées et aux installations où l’on recherche un câblage net dans un volume réduit.

Tenue électrique pensée pour les équipements techniques

L’insert présente une tension d’isolement de 600 V et une tenue au choc de 6 kV, des caractéristiques utiles pour sécuriser l’intégration dans des ensembles électriques soumis à des contraintes d’exploitation variées. Sa résistance de contact inférieure ou égale à 5 mΩ contribue à limiter les pertes au point de connexion. Le degré de pollution 3 le rend pertinent pour des environnements industriels où les conditions d’utilisation imposent une isolation adaptée au terrain.

Bon comportement en température et en service répété

Grâce à une plage de température de fonctionnement de -40 à +125 °C, cet insert peut être intégré dans des installations exposées au froid, aux échauffements de proximité ou aux variations thermiques habituelles des équipements industriels. Il est prévu pour au moins 500 cycles d’insertion, ce qui en fait une solution adaptée aux connexions nécessitant des opérations d’accouplement et de désaccouplement au cours de la vie du matériel, notamment en maintenance, en sous-ensembles mobiles ou en équipements démontables.

Matériaux et comportement au feu pour intégration en enveloppe

Le corps isolant en polycarbonate (PC) associe rigidité et encombrement maîtrisé pour une intégration propre dans le connecteur. Sa classe d’inflammabilité UL 94 V-0 constitue un point important pour les montages où le comportement des matériaux doit rester compatible avec les exigences usuelles des équipements techniques. Avec une masse de 39 g, cet insert reste facile à manipuler lors des opérations d’assemblage sans alourdir inutilement l’ensemble de connexion.

Usage pertinent pour machines, automatismes et environnements soumis aux contraintes

Ce modèle convient particulièrement aux interfaces de raccordement de machines, modules industriels, ensembles automatisés et liaisons débrochables nécessitant une connectique rectangulaire compacte. Les conformités indiquées selon IEC 61984, UL 1977 et CSA-C22.2 No. 182.3 renforcent sa lisibilité technique pour les intégrateurs. Les mentions ferroviaires DIN EN 45545-2:2016-02, niveaux R22/R23 HL1-HL3, ainsi que la catégorie 2 selon DIN EN 61373 pour vibrations et chocs, orientent également ce produit vers des applications où les sollicitations mécaniques et les contraintes d’environnement doivent être prises en compte dès le choix de l’insert.
