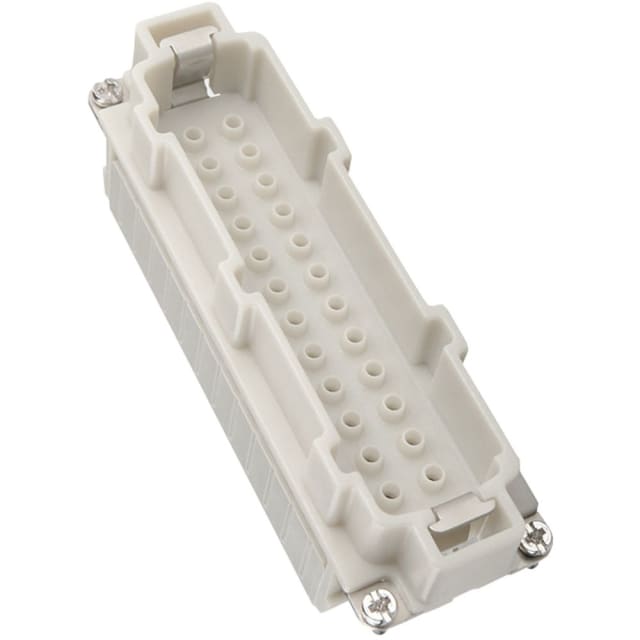

Connecteur rectangulaire Epic H-BE 24 SCM 10186002

Insert mâle à sertir pour connecteur rectangulaire industriel taille 24B

Le connecteur rectangulaire EPIC H-BE 24 SCM est un insert mâle à sertir conçu pour les assemblages industriels nécessitant un raccordement compact et structuré dans un format 24B. Il intègre 24 contacts plus PE, ce qui le rend particulièrement adapté aux liaisons de puissance et de commande regroupées dans un même connecteur. Cette configuration convient très bien aux machines, armoires, équipements automatisés et interfaces de raccordement où la densité de connexion doit rester compatible avec un montage propre et lisible.

Connexion par sertissage pensée pour les environnements soumis aux vibrations

Cette version à connexion par sertissage est indiquée lorsque l’on recherche une liaison stable entre le contact et le conducteur, avec une mise en œuvre adaptée aux montages soignés et répétitifs. Le principe de sertissage est apprécié dans l’industrie pour les applications où les sollicitations mécaniques et les vibrations imposent une connexion homogène. L’insert appartient à la série EPIC H-BE, une gamme prévue pour accepter, dans une même taille de boîtier, différents types de raccordement selon l’architecture choisie.

Capacité électrique adaptée aux circuits de machine et d’automatisme

Avec une tension assignée de 500 V AC/DC et un courant assigné de 16 A, cet insert répond aux besoins courants des ensembles de connectique industrielle utilisés sur machines et équipements techniques. Il permet de traiter à la fois des circuits de commande et des liaisons nécessitant une tenue électrique cohérente dans un connecteur rectangulaire multipolaire. Le contact mâle facilite l’identification de la version à intégrer dans l’ensemble de connexion correspondant.

24+PE pour combiner signaux et terre de protection dans un seul ensemble

La présence de 24 pôles actifs complétés par le contact de protection PE permet d’organiser le câblage de manière claire dans les applications où plusieurs fonctions doivent transiter par un seul point de connexion. Ce format est particulièrement pertinent pour les liaisons d’armoire à machine, les sous-ensembles de production, les interfaces de moteurs auxiliaires ou les faisceaux de commande nécessitant une séparation lisible des conducteurs tout en conservant un encombrement maîtrisé.

Plage de conducteurs de 0,14 à 4 mm² pour une intégration plus souple

L’insert accepte des sections de conducteur de 0,14 à 4 mm², ce qui offre une bonne latitude pour composer un câblage adapté à la fonction de chaque voie. Cette plage permet d’intégrer aussi bien des conducteurs dédiés aux signaux que des sections plus importantes pour des circuits demandant davantage d’intensité. Pour l’installateur ou le câbleur, cela simplifie la sélection des conducteurs dans un même ensemble de connectique sans changer de format d’insert.

Corps isolant en polycarbonate avec tenue au feu UL 94 V-0

Le corps isolant est réalisé en polycarbonate et présente une classe de combustibilité UL 94 V-0. Ce choix de matière convient aux environnements techniques où le comportement du matériau isolant fait partie des critères de sélection du connecteur. Le degré de pollution 3 indique également une destination orientée vers les usages industriels, dans des contextes où les contraintes d’ambiance sont plus exigeantes que dans des installations standards.

Un choix pertinent pour composer une connectique machine cohérente en série EPIC H-BE

Ce modèle trouve naturellement sa place dans les projets de connectique machine, de rénovation d’équipements industriels ou de fabrication de faisceaux sur mesure. Son format 24B, sa version mâle, son raccordement par sertissage et sa configuration 24+PE en font une solution précise pour constituer ou remplacer un insert au sein d’un connecteur rectangulaire industriel compatible de la série EPIC H-BE. Pour l’achat, c’est une référence à privilégier lorsque la priorité est de conserver une architecture de connexion nette, technique et adaptée aux contraintes de câblage en atelier ou sur machine.
