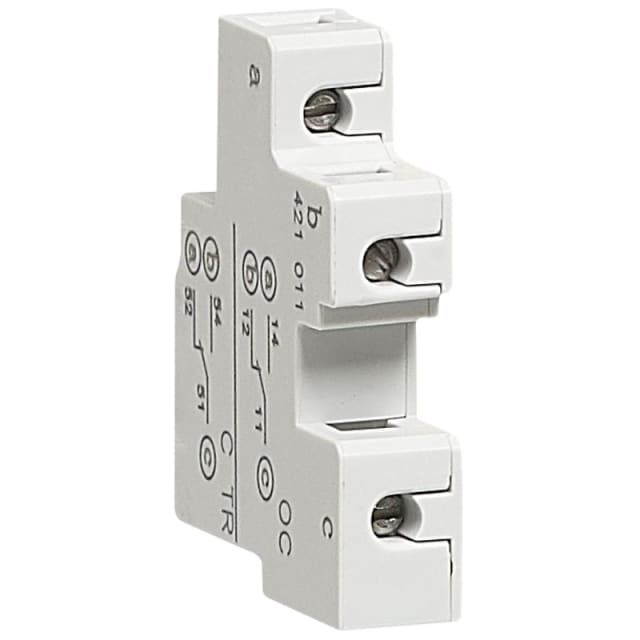

Contact auxiliaire ou signal défaut DPX³ 421011

Un contact auxiliaire ou signal défaut conçu pour les DPX³ 160/250

Ce contact auxiliaire ou signal défaut de la série DPX³ est destiné à compléter un disjoncteur boîtier moulé de la plateforme DPX³ 160/250. Il permet d’ajouter une information électrique de report utile dans les tableaux de distribution, pour remonter à distance l’état des contacts ou l’ouverture du disjoncteur sur défaut selon sa position d’insertion dans l’appareil. C’est une solution particulièrement adaptée lorsque la supervision, l’alarme technique ou le retour d’état sont nécessaires dans une installation.

Double usage selon le montage dans le disjoncteur

L’intérêt principal de cet accessoire est sa polyvalence. Suivant l’emplacement retenu dans le boîtier du DPX³, il agit soit comme contact auxiliaire, soit comme contact signal défaut. En mode contact auxiliaire, il sert à indiquer la position des contacts de l’appareil. En mode signal défaut, il transmet l’information d’ouverture liée à un défaut. Cette logique permet de répondre à deux besoins de signalisation avec un même accessoire, tout en simplifiant le choix du matériel pour l’intégrateur ou le tableautier.

Configuration électrique claire pour les fonctions de report

Ce modèle fonctionne avec un contact inverseur intégré. Il ne s’agit donc ni d’un simple contact à ouverture ni d’un simple contact à fermeture, mais d’un commutateur unique permettant de basculer l’information selon l’état du disjoncteur associé. Cette configuration est pertinente pour piloter un voyant, une entrée automate, un report GTC ou un circuit de signalisation nécessitant une information nette et exploitable. La tension de dimensionnement est de 250 V en courant alternatif, avec un courant de coupure de mesure indiqué à 5 A.

Adapté aux appareils jusqu’à 4 pôles

Ce contact est prévu pour être associé à un appareil principal pouvant aller jusqu’à 4 pôles. Cette compatibilité facilite son intégration sur de nombreux disjoncteurs de la gamme concernée, sans multiplier les accessoires spécifiques. Pour le professionnel, cela signifie une sélection plus simple en maintenance, en extension de tableau ou en préparation d’armoire, avec une cohérence d’ensemble appréciable sur les protections de puissance DPX³.

Format compact pour intégration en tableau

Avec une largeur indiquée de 33,8 unités de division, cet accessoire est pensé pour s’intégrer proprement à l’appareil sur lequel il se monte. Son encombrement doit être pris en compte lors de la préparation du tableau, notamment lorsque plusieurs fonctions auxiliaires sont prévues autour du disjoncteur. Ce format reste adapté aux environnements où l’optimisation de l’espace et la lisibilité du câblage sont importantes.

Un accessoire utile pour la supervision et la maintenance

Dans une installation électrique, disposer d’un report d’état ou d’une information de défaut améliore la lecture du fonctionnement du départ protégé. Ce contact permet par exemple d’envoyer une information vers un système de supervision, une alarme locale ou un automate, afin d’identifier plus rapidement l’état du disjoncteur concerné. Pour l’exploitation et la maintenance, cela contribue à gagner du temps dans le diagnostic et à mieux organiser les interventions sur le tableau.

Le bon choix pour compléter un disjoncteur DPX³

Ce contact auxiliaire ou signal défaut DPX³ répond à un besoin précis : enrichir les fonctions de signalisation d’un disjoncteur de puissance sans ajouter d’équipement inutile. Il convient particulièrement aux installations tertiaires et techniques où le report d’information fait partie des exigences de fonctionnement. Son usage ciblé, sa fonction inverseur et sa compatibilité avec les disjoncteurs DPX³ 160/250 en font un accessoire pertinent pour un tableau de distribution mieux exploitable au quotidien.
