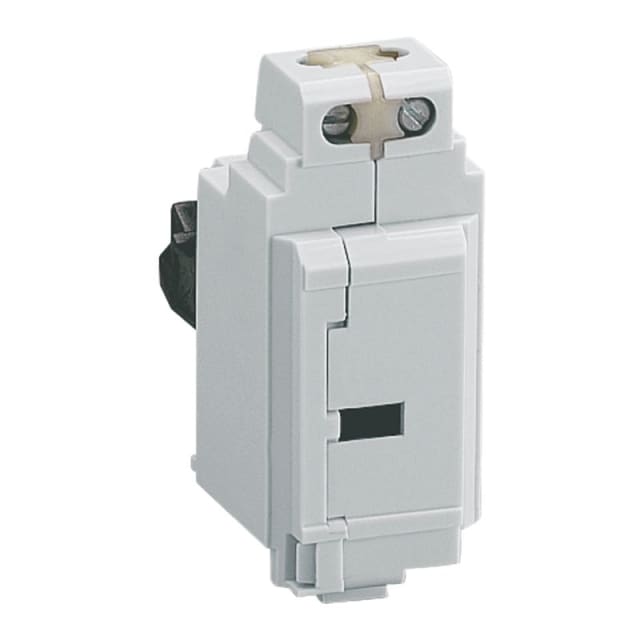

Déclencheur à tension DPX³ 200/240 V 421022

Déclencheur à tension pour la protection des appareils DPX³

Ce déclencheur à tension DPX³ 200/240 V est un accessoire de commande destiné à provoquer l’ouverture de l’appareil associé en cas de chute ou d’absence de tension d’alimentation. Il s’intègre dans l’univers des protections modulaires et boîtiers moulés DPX³ pour compléter une fonction de sécurité indispensable dans de nombreuses armoires et installations de distribution électrique. Son usage permet d’ajouter une fonction de déclenchement à minimum de tension sur un appareil compatible, afin d’empêcher le maintien ou le réenclenchement non souhaité lorsque la tension de commande n’est plus présente.

Compatibilité prévue pour DPX³ 160 et DPX³ 250

Ce modèle est conçu pour les appareillages de la série DPX³, avec une compatibilité confirmée pour les formats DPX³ 160 et DPX³ 250. Il convient aux applications où l’on souhaite compléter un disjoncteur ou un appareil de coupure compatible avec une fonction de déclenchement à minimum de tension. Les données techniques disponibles indiquent également une adaptation à différents équipements de protection et de commande, notamment les disjoncteurs, commutateurs, commutateurs de protection moteur et relais de surcharge, ce qui facilite son intégration dans des ensembles de distribution ou de protection plus élaborés.

Plage de tension 200 à 230 V pour circuits de commande

Le déclencheur est prévu pour une alimentation de commande de mesure en 200 à 230 V en 50 Hz ainsi qu’en 200 à 230 V en 60 Hz. Cette plage le rend adapté aux montages de commande nécessitant une tension élevée et stable pour autoriser le maintien de l’appareil en position. En pratique, tant que la tension de commande est présente dans la plage prévue, l’organe de protection peut rester enclenché. En cas de disparition ou de baisse de cette tension, le déclencheur agit pour provoquer l’ouverture, ce qui contribue à sécuriser le redémarrage et le comportement global de l’installation.

Fonction minimum de tension utile pour la sécurité de fonctionnement

La fonction de déclenchement à minimum de tension est particulièrement pertinente dans les installations où une remise sous tension automatique serait inadaptée. Elle permet d’obtenir une coupure de l’appareil lorsque l’alimentation de commande n’est plus assurée, puis impose généralement une action volontaire pour le réarmement de l’ensemble. Cette logique est recherchée dans de nombreux tableaux électriques techniques, circuits de protection moteur, départs de puissance et ensembles de distribution où la maîtrise du redémarrage participe à la sécurité d’exploitation.

Raccordement à vis pour une intégration propre dans le tableau

Ce déclencheur à tension DPX³ dispose d’un raccordement électrique à vis. Ce mode de connexion est apprécié pour sa mise en œuvre nette dans les tableaux et coffrets, notamment lors du câblage des circuits de commande. Il permet un serrage adapté aux conducteurs utilisés dans ce type d’accessoire et s’intègre facilement dans une logique de maintenance, de repérage et d’assemblage propre des auxiliaires de protection.

Version sans temporisation ni contacts auxiliaires intégrés

Ce modèle est une version non retardée, ce qui signifie que l’action de déclenchement intervient sans fonction de temporisation intégrée. Il ne comporte pas non plus de contacts auxiliaires de fermeture, d’ouverture ou inverseurs. Ce positionnement en fait un accessoire dédié avant tout à la fonction de déclenchement à minimum de tension, sans ajouter de logique de signalisation embarquée. C’est un choix pertinent lorsque l’on recherche une fonction claire, ciblée et cohérente avec un schéma de commande déjà défini dans l’installation.

Un accessoire adapté aux tableaux de protection et de distribution

Dans un tableau électrique, ce déclencheur à tension trouve sa place dans les ensembles où la protection ne se limite pas à la coupure sur défaut, mais intègre aussi une logique de commande et de sécurité de réenclenchement. Il convient aussi bien pour des applications tertiaires qu’industrielles, dès lors que l’appareil DPX³ compatible doit être piloté avec une fonction de déclenchement sur manque de tension. Pour l’installateur comme pour l’exploitant, il apporte une réponse précise aux besoins de protection fonctionnelle, tout en restant parfaitement cohérent avec l’écosystème d’accessoires DPX³.
