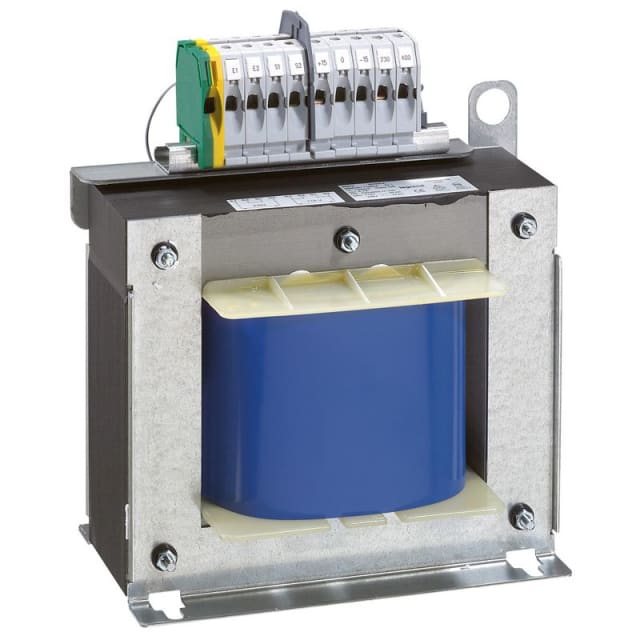

Transformateur de séparation monophasé 2500 VA 044270

Transformateur de séparation monophasé 2500 VA pour adaptation et isolement des circuits

Ce transformateur de séparation monophasé 2500 VA est conçu pour l’adaptation de tension et la séparation galvanique des circuits dans les installations de commande et de distribution. Il permet d’alimenter un secondaire en 115 V~ ou 230 V~ à partir d’un primaire multi-tensions, ce qui le rend particulièrement pertinent pour les armoires électriques, équipements de commande et applications nécessitant une alimentation isolée.

Plage de tensions primaire et secondaire adaptée aux besoins d’intégration

Le primaire accepte plusieurs tensions de raccordement avec prises 215 V, 230 V, 245 V, 385 V, 400 V et 415 V, ce qui facilite l’ajustement au réseau disponible et le réglage au plus juste. Le secondaire propose 115 V~ et 230 V~, utile pour alimenter des circuits de commande, de signalisation ou des équipements nécessitant une tension distincte du réseau principal. Cette configuration apporte davantage de souplesse lors de la conception ou de la mise à niveau d’un coffret.

Puissance 2500 VA pour équipements de commande et circuits auxiliaires exigeants

Avec une puissance apparente de 2500 VA, ce transformateur convient aux installations qui demandent une réserve d’alimentation importante sur circuit isolé. Il répond aux besoins des ensembles de commande et des équipements auxiliaires plus consommateurs que les petits transformateurs de tableau. Son dimensionnement permet d’accompagner des applications industrielles et techniques où la stabilité d’alimentation et la séparation des circuits font partie des exigences de conception.

Connexion à vis et barrettes de couplage fournies pour un câblage clair

Le produit est prévu avec une connexion à vis, un choix apprécié pour obtenir un raccordement net et maîtrisé dans les environnements de tableau électrique. Il est livré avec 2 barrettes de couplage, ce qui simplifie la configuration du transformateur selon la tension secondaire recherchée. Cette fourniture évite de devoir compléter l’installation avec des accessoires de couplage séparés et facilite la préparation du câblage en atelier comme sur site.

Format de transformateur à intégrer sur châssis ou fond d’armoire

Avec des dimensions de 300 mm de largeur, 292 mm de hauteur et 171 mm de profondeur, ce transformateur 2500 VA est destiné à une intégration structurée dans une enveloppe, un coffret ou une armoire disposant du volume adapté. Il ne s’agit pas d’un modèle pour rail DIN ni d’un format compact sur platine légère. Son encombrement doit donc être pris en compte dès la phase de conception pour garantir une implantation cohérente, notamment en présence d’autres protections, borniers et appareillages.

Conception technique pensée pour la séparation des circuits

Ce modèle est bien exécuté en tant que transformateur de séparation et non comme transformateur de sécurité ou transformateur économique. Il utilise une isolation de classe B et présente une tension relative de court-circuit Uk de 1,96 %, donnée utile pour apprécier son comportement dans le cadre d’une intégration technique maîtrisée. Sa conception répond aux usages de séparation de circuits lorsque l’on recherche une alimentation secondaire dédiée, distincte du primaire.

Un choix pertinent pour tableaux électriques, machines et circuits de commande

Ce transformateur de séparation monophasé 2500 VA trouve naturellement sa place dans les tableaux de distribution, les armoires de commande, les équipements électrotechniques et les ensembles nécessitant une alimentation secondaire 115 V~ ou 230 V~ isolée. Il convient particulièrement lorsque l’objectif est d’adapter la tension disponible au primaire tout en créant un circuit secondaire séparé, plus adapté aux besoins fonctionnels de l’installation.
