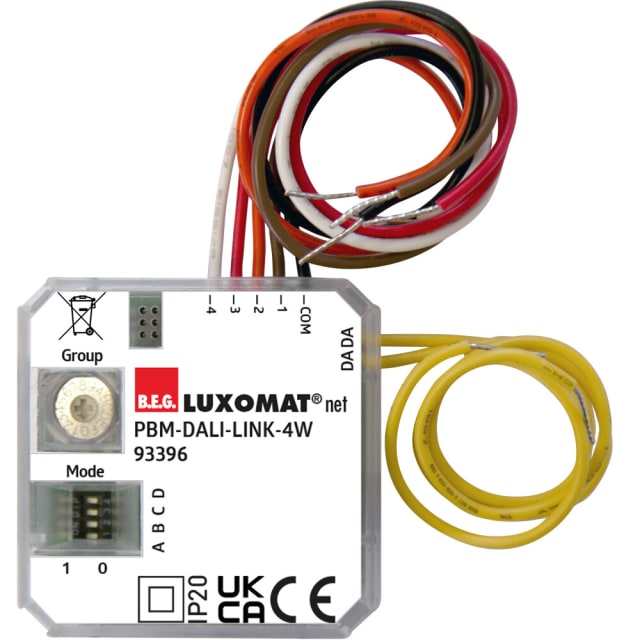

Module bouton-poussoir DALI 4 entrées encastrable 93396

Module bouton-poussoir DALI 4 entrées pour intégration encastrée

Ce module bouton-poussoir DALI 4 entrées encastrable est conçu pour être installé dans une boîte d’encastrement afin d’ajouter une commande murale discrète à une installation DALI. Il permet de raccorder jusqu’à 4 entrées pour boutons-poussoirs conventionnels à contact libre de potentiel, avec une configuration souple selon les besoins du projet. Son format compact facilite l’intégration derrière l’appareillage tout en conservant une architecture de commande propre et peu visible.

4 entrées configurables pour piloter éclairage, scénarios et fonctions de commande

Les 4 entrées peuvent être librement affectées pour répondre à différents usages de commande. Le module prend en charge plusieurs modes de fonctionnement, notamment le mode standard, le mode cage d’escalier et le mode scène. Il convient ainsi aussi bien à une commande simple de luminaires qu’à des fonctions plus évoluées de rappel d’ambiances ou de temporisation d’éclairage dans les circulations, zones de passage ou espaces tertiaires.

Mise en service rapide grâce aux réglages intégrés

Le produit intègre des commutateurs DIP et HEX permettant une mise en service rapide avec des fonctions de base, sans complexifier le chantier. Cette approche est particulièrement intéressante pour l’installateur qui souhaite gagner du temps lors du paramétrage initial. Pour les applications nécessitant l’ensemble des fonctions avancées, le module s’inscrit dans l’écosystème B.E.G. LUXOMAT net DALI-LINK et s’utilise avec les accessoires et outils logiciels prévus par cette gamme.

Alimentation par bus DALI et raccordement adapté aux commandes à contact sec

Ce module est alimenté directement par le bus DALI, avec une tension d’entrée de 10 à 22 V en courant continu, sans alimentation externe supplémentaire à prévoir. Il est destiné au raccordement de boutons-poussoirs ou contacts libres de potentiel, ce qui en fait une solution pertinente pour convertir une interface murale classique en point de commande DALI. Le raccordement bus est inclus, ce qui simplifie l’intégration dans une installation existante ou neuve.

Repérage facilité grâce à la LED et au buzzer intégrés

Pour simplifier les interventions sur site, le module dispose d’une LED intégrée utile pour localiser l’appareil à l’état démonté, ainsi que d’un buzzer intégré pour le repérage une fois le produit installé. Ces fonctions apportent un vrai confort lors de la maintenance, du diagnostic ou de la mise en service, notamment lorsque plusieurs modules sont présents dans une même installation ou répartis sur différentes zones.

Format compact pour boîte d’encastrement et appareillage mural discret

Avec ses dimensions compactes de 38 x 38 x 12 mm, ce module encastrable est pensé pour prendre place dans les espaces réduits derrière les mécanismes. Il nécessite une profondeur minimale de boîte d’encastrement de 40 mm. Son câble de 50 cm offre une souplesse appréciable pour le positionnement dans la boîte et le raccordement à l’appareillage. Ce format le rend particulièrement adapté aux projets où l’on recherche une intégration propre sans ajouter d’élément apparent en façade.

Caractéristiques techniques adaptées aux environnements intérieurs

Ce module présente un indice de protection IP20 pour une utilisation en intérieur, avec un boîtier en polycarbonate résistant aux UV. Son courant absorbé de 7 mA reste compatible avec une intégration rationnelle sur bus DALI. Il fonctionne dans une plage de température ambiante de -25 °C à +50 °C, ce qui permet son emploi dans de nombreuses configurations techniques. L’excitation LED et l’affichage LED intégrés complètent un ensemble pensé pour une commande DALI encastrée à la fois pratique, compacte et orientée exploitation.
