Fusible carré ultra rapide aR 160A 2000V DC T079459

Fusible carré ultra rapide aR 160A 2000V DC pour protection de semi-conducteurs

Ce fusible carré ultra rapide aR 160A 2000V DC est conçu pour la protection des semi-conducteurs et des équipements de puissance en courant continu. Son format à corps carré taille 120 s’intègre dans des ensembles de protection dédiés aux applications exigeantes, là où une coupure très rapide est nécessaire pour limiter les effets d’un défaut sur les composants sensibles. La courbe aR le destine spécifiquement à la protection contre les courts-circuits dans les circuits à électronique de puissance.

Calibre 160 A et tension nominale 2000 V DC pour circuits haute énergie

Avec un courant nominal de 160 A et une tension nominale de 2000 V DC, ce fusible répond aux besoins des installations en courant continu à forte contrainte électrique. Sa capacité de coupure de 100 kA permet de gérer des niveaux de défaut élevés, un point essentiel dans les architectures de conversion, d’alimentation et de distribution DC. Ce positionnement technique en fait un choix adapté lorsque le niveau de protection attendu dépasse celui d’un fusible standard.

Technologie ultra rapide pour limiter l’énergie laissée passer en défaut

La technologie fusible ultra rapide réduit l’énergie transmise au circuit lors d’un court-circuit, ce qui contribue à protéger les semi-conducteurs de puissance, ponts, variateurs, convertisseurs et autres équipements sensibles. Les valeurs d’I²t pré-arc de 19200 A²s et d’I²t total maximal de 33200 A²s à 1600 V avec L/R = 15 ms apportent une indication claire sur sa capacité à contenir rapidement l’événement de défaut. Ce comportement est particulièrement recherché quand la sélectivité de protection doit s’accompagner d’une limitation efficace des contraintes thermiques et électrodynamiques.

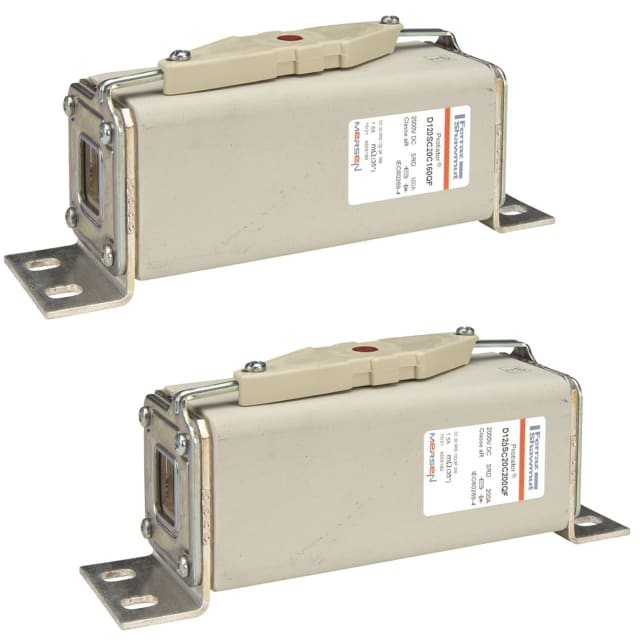

Corps carré taille 120 avec bornes équerres pour intégration technique

Sa construction en corps carré taille 120 facilite son intégration dans des montages prévus pour ce format. Les bornes à équerres permettent une fixation adaptée aux configurations de raccordement où la tenue mécanique et le positionnement du fusible sont déterminants. Le percuteur intégré constitue un atout pratique pour la signalisation de fusion ou l’association avec un dispositif auxiliaire de détection dans les ensembles de protection et de commande.

Gestion thermique maîtrisée dans les ensembles de protection DC

Dans un coffret ou un ensemble de puissance, la prise en compte de la dissipation est essentielle. Ce modèle présente une puissance dissipée de 99 W à In et de 49 W à 0,8 In. Ces données sont utiles pour dimensionner correctement l’environnement d’installation, anticiper les échauffements et optimiser l’agencement des composants autour du fusible. Pour les intégrateurs et tableautiers, cette information aide à construire une protection cohérente avec les contraintes thermiques réelles du système.

Usage pertinent dans les équipements de puissance et circuits auxiliaires en courant continu

Ce fusible aR 2000 V DC trouve sa place dans les applications où la protection des composants de puissance est prioritaire, notamment dans les équipements à semi-conducteurs et certains circuits auxiliaires en courant continu. Il convient lorsque l’objectif n’est pas la protection des surcharges générales de ligne, mais bien la coupure rapide en cas de court-circuit sur des éléments à forte sensibilité électrique. Son positionnement technique le rend pertinent pour les ensembles de conversion, de commande et de distribution DC nécessitant une protection spécialisée.

Un choix précis pour maintenance, remplacement ou montage neuf

Pour un remplacement à l’identique ou une intégration sur un montage neuf, ce fusible carré ultra rapide 160A 2000V DC se distingue par son format clairement identifié, sa courbe aR, son percuteur et ses bornes équerres. Ces caractéristiques permettent de viser un produit cohérent avec les contraintes du porte-fusible, du schéma de protection et du comportement attendu en défaut. Avec son poids de 0,9 kg, il s’inscrit dans une construction robuste pensée pour les environnements techniques où le bon dimensionnement du fusible conditionne le fonctionnement de l’ensemble.
