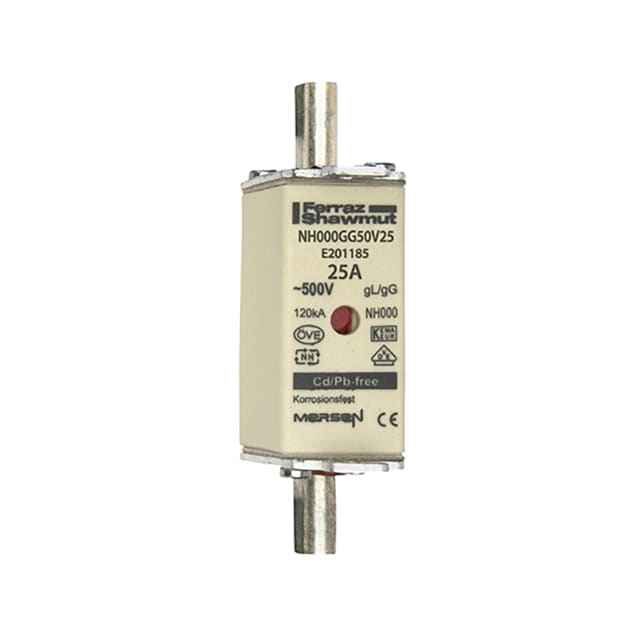

Fusible à couteau NH000 gG 500 V 25 A avec indicateur

Fusible à couteau NH000 gG 500 V 25 A avec indicateur pour la protection générale des départs

Ce fusible à couteau NH000 de calibre 25 A est conçu pour assurer une protection générale basse tension sur les circuits de distribution, les départs de câbles et certains circuits moteurs dans lesquels une protection gG est recherchée. Sa courbe gG permet de couvrir à la fois les surcharges et les courts-circuits, ce qui en fait une solution adaptée aux tableaux de distribution et aux applications nécessitant une coupure franche en cas de défaut.

Format NH000 compatible avec les ensembles porte-fusibles de même taille

Réalisé au format NH000 selon l’IEC 60269, ce fusible s’intègre dans les équipements prévus pour cette taille de cartouche à couteaux. Ce point est essentiel pour sécuriser le choix lors d’un remplacement ou d’une maintenance sur armoire électrique. Le format HPC000/NH000 facilite l’identification du bon encombrement et évite les erreurs de sélection entre tailles voisines de la gamme NH.

Courbe gG : une protection polyvalente pour câbles, réseaux et circuits usuels

La catégorie de service gG convient aux usages de protection générale où l’on attend une couverture complète contre les surintensités. Elle protège efficacement les câbles et les réseaux de distribution, tout en pouvant convenir à certains circuits moteurs lorsque le dimensionnement global de la protection a été correctement étudié. Pour l’installateur, cela signifie une cartouche adaptée aux besoins classiques des infrastructures industrielles et tertiaires en basse tension.

Tension assignée 500 V AC et 250 V DC pour des applications de distribution basse tension

Avec une tension de dimensionnement de 500 V en courant alternatif et 250 V en courant continu, ce fusible répond aux besoins des installations de distribution où la maîtrise des défauts est indispensable. Cette double compatibilité AC/DC apporte une souplesse d’emploi sur différentes architectures électriques, à condition de respecter les caractéristiques du circuit et le calibre de protection retenu.

Pouvoir de coupure élevé pour la maîtrise des défauts importants

Son pouvoir de coupure AC de 120 kA permet d’envisager son utilisation dans des environnements où le niveau de court-circuit présumé peut être élevé. C’est un critère déterminant dans les tableaux de protection et de distribution, car il conditionne la capacité du fusible à interrompre un défaut sans compromettre la continuité d’exploitation du reste de l’installation. Ce niveau de coupure renforce l’intérêt du produit pour les ensembles électriques exigeants.

Indicateur intégré pour un repérage plus rapide du fusible déclenché

Ce modèle est équipé d’un voyant indicateur de type détecteur combiné de caractéristique, utile pour faciliter le diagnostic lors des opérations de contrôle ou de remplacement. L’identification visuelle du fusible ayant fonctionné permet de réduire le temps de recherche dans le tableau et d’accélérer les interventions de maintenance. C’est un avantage pratique dans les armoires où plusieurs protections NH sont regroupées.

Calibre 25 A adapté aux départs nécessitant un dimensionnement précis

Le courant nominal de 25 A répond aux besoins des circuits qui exigent un calibrage précis entre protection des conducteurs, sélectivité et contraintes d’exploitation. Dans une installation correctement étudiée, ce calibre permet d’assurer une protection cohérente sans surdimensionnement inutile. Il convient particulièrement aux départs où l’on recherche un équilibre entre protection efficace et tenue du service.

Faible perte de puissance pour limiter l’échauffement en service nominal

Avec une perte de puissance de 2,4 W au courant assigné, ce fusible contribue à une gestion maîtrisée de l’échauffement dans le porte-fusible et dans l’environnement immédiat du tableau. Ce paramètre technique est important pour les intégrateurs et tableautiers, notamment dans les coffrets compacts ou les ensembles fortement équipés, où chaque source de dissipation thermique doit être prise en compte dès la conception.
