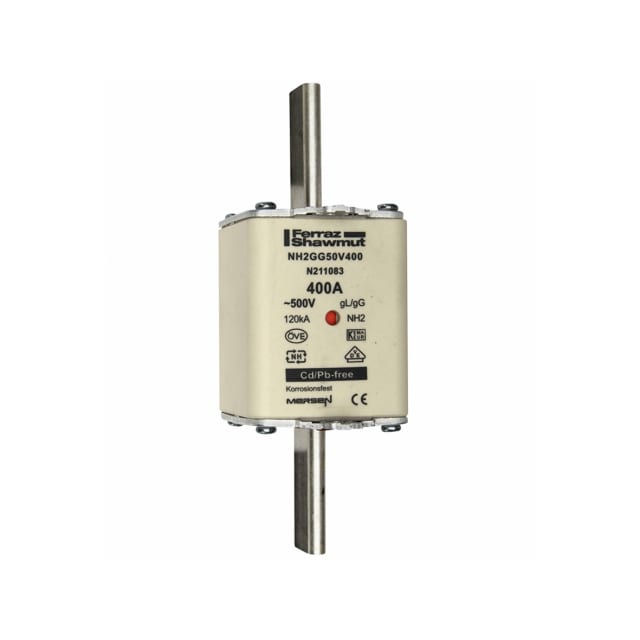

Fusible à couteau NH2 gG 500V 400A avec indicateur

Fusible à couteau NH2 gG 500V 400A pour la protection générale des départs et réseaux

Ce fusible à couteau NH2 gG 500V 400A avec indicateur est conçu pour les applications de protection basse tension nécessitant un calibre élevé et une coupure sûre en cas de surintensité. Sa catégorie de service gG en fait un choix adapté à la protection générale des câbles, des lignes, des départs de distribution ainsi qu’aux circuits où une protection complète contre les surcharges et les courts-circuits est recherchée. Son format NH taille 2 facilite son intégration dans les équipements de distribution et de protection compatibles.

Calibre 400 A et tension assignée 500 V AC pour tableaux de puissance

Avec un courant nominal de 400 A et une tension assignée de 500 V en courant alternatif, ce fusible répond aux besoins des installations de puissance où la continuité d’exploitation doit s’accompagner d’une protection dimensionnée avec précision. Il convient également à une utilisation en AC/DC, avec une tension assignée de 250 V en courant continu. Ce positionnement technique le rend pertinent pour des tableaux électriques, coffrets de distribution et ensembles industriels nécessitant un fusible NH capable de supporter des régimes de service soutenus.

Courbe gG : protection complète des câbles, moteurs et réseaux

La courbe gG assure une protection sur toute la plage des surintensités, ce qui permet d’utiliser ce fusible NH aussi bien pour la protection des câbles que pour la protection générale de réseaux et de certains départs moteurs lorsqu’une protection intégrale est attendue côté ligne. Ce type de fusible est particulièrement recherché lorsque l’objectif est de sécuriser l’installation en amont avec une réponse adaptée aux défauts francs comme aux surcharges prolongées, sans recourir à une solution partielle de type accompagnement moteur uniquement.

Indicateur combiné pour un repérage plus rapide du fusible déclenché

Ce modèle est équipé d’un voyant indicateur de type détecteur combiné. Cet élément facilite l’identification du fusible ayant fondu lors d’une intervention sur tableau ou armoire, ce qui aide à réduire le temps de diagnostic pendant les opérations de maintenance. Dans les ensembles où plusieurs fusibles NH sont installés côte à côte, la présence d’un indicateur apporte un vrai confort d’exploitation pour localiser plus rapidement le pôle concerné et remettre l’installation en service dans de meilleures conditions.

Format NH2 selon IEC 60269 pour montage sur bases compatibles

Sa taille NH2 selon IEC 60269 correspond à un standard largement utilisé en protection de puissance. Ce format permet un montage sur les bases porte-fusibles et sectionneurs porte-fusibles prévus pour des cartouches NH de taille 2. L’exécution sans languettes de préhension métalliques isolées doit être prise en compte lors du choix de l’appareillage associé et de la méthode d’intervention. Pour l’acheteur professionnel, cette information est essentielle afin de garantir la compatibilité mécanique avec l’équipement déjà en place.

Pouvoir de coupure élevé pour la maîtrise des courts-circuits

Ce fusible à couteau NH dispose d’un pouvoir de coupure AC de 120 kA, une valeur adaptée aux environnements où les niveaux de défaut potentiels imposent un appareil de protection capable d’interrompre des courants de court-circuit importants. Ce critère est déterminant dans les installations de distribution électrique, car il participe directement au bon choix de la cartouche fusible en fonction du niveau de court-circuit présumé au point d’installation.

Dissipation de 32 W à courant assigné : un point utile pour le dimensionnement

La perte de puissance de 32 W au courant assigné constitue une donnée utile pour le dimensionnement thermique des enveloppes et tableaux. Dans les armoires fortement chargées ou peu ventilées, cette caractéristique aide à anticiper l’échauffement global et à sélectionner une implantation cohérente avec les contraintes de service. Pour les intégrateurs et tableautiers, ce niveau d’information permet d’affiner le choix du fusible NH 400 A en tenant compte non seulement du calibre et de la courbe, mais aussi du comportement en fonctionnement nominal.
