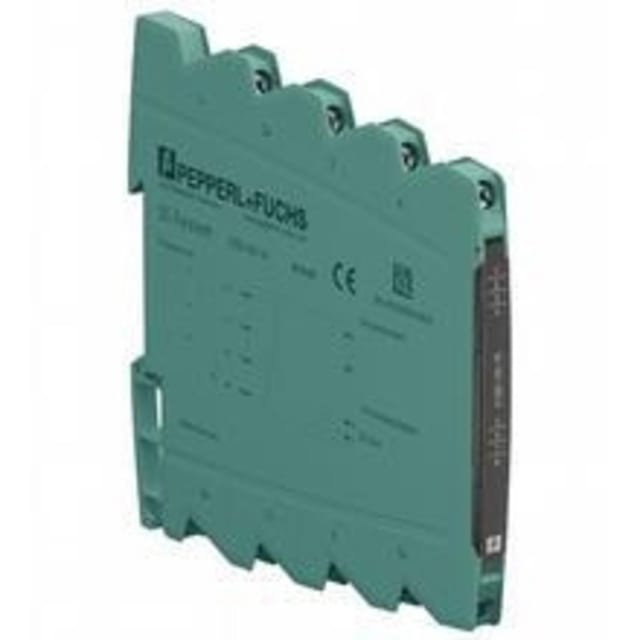

Module d’entrée numérique 1 voie avec relais S1SD-1DI-1R

Module d’entrée numérique 1 voie avec sortie relais pour interfaces industrielles compactes

Le module d’entrée numérique 1 voie avec relais S1SD-1DI-1R est un amplificateur de commutation conçu pour l’interface de signaux binaires en environnement industriel. Il permet de transmettre l’état de détecteurs 2 fils et 3 fils vers une sortie relais, dans un format très compact de 6,2 mm de large. Cette configuration en fait une solution adaptée aux armoires où la densité de montage est importante et où l’on recherche une séparation claire entre le circuit d’entrée et le circuit de sortie.

Compatible avec plusieurs types de capteurs et contacts d’entrée

Ce module accepte une entrée selon NAMUR et une entrée sans potentiel, ce qui facilite son intégration dans de nombreuses architectures de détection et de signalisation. Il est également prévu pour l’exploitation de capteurs industriels courants de type NPN et PNP ainsi que de détecteurs 2 ou 3 fils. Cette polyvalence simplifie le choix du matériel d’interface lorsqu’il faut reprendre un signal terrain et le convertir proprement vers une commande par relais.

Sortie relais 1 contact pour la transmission d’état

Le S1SD-1DI-1R dispose d’un circuit de sortie relais à fermeture, capable de commuter jusqu’à 253 V et 2 A. Cette sortie est utile pour remonter une information d’état vers un automate, une commande, un report d’alarme ou une chaîne de pilotage auxiliaire. La fréquence de commutation de 10 Hz convient aux applications de signal binaire, de présence, de position ou de retour d’information, sans complexifier le câblage de l’installation.

Séparation galvanique pour sécuriser l’interface des signaux

Ce module assure une séparation galvanique entre l’entrée et la sortie, ainsi qu’entre la tension d’alimentation et les autres circuits de courant. Cette architecture aide à limiter les interactions indésirables entre les parties terrain et commande, tout en améliorant la lisibilité électrique de l’installation. En pratique, cela en fait un choix pertinent pour isoler un signal de détection avant sa transmission vers un relais de commande ou un système d’automatisme.

Format étroit pour montage sur rail et intégration en coffret

Avec une largeur de 6,2 mm, une hauteur de 97 mm et une profondeur de 107 mm, ce module s’intègre facilement dans les coffrets et armoires industrielles où chaque emplacement compte. Son montage par fixation immédiate sur barre de charge permet une pose rapide dans les ensembles modulaires. Le raccordement à vis reste particulièrement apprécié en milieu industriel pour obtenir une connexion simple, accessible et adaptée aux opérations de maintenance.

Alimentation continue et fonctionnement stable en usage industriel

Le module fonctionne sur une tension d’alimentation continue de 16,8 à 31,2 V et présente une absorption de puissance de 1,2 W. Cette plage d’alimentation le rend compatible avec les alimentations continues couramment utilisées dans les équipements industriels. Son exécution active permet l’alimentation des capteurs raccordés selon le type d’application, tout en assurant la conversion du signal vers une sortie relais exploitable par l’installation.

Adapté aux ambiances techniques courantes en automatisme

Conçu pour une température de service de -25 à +70 °C, ce module répond aux contraintes d’exploitation rencontrées dans de nombreuses armoires de process, lignes de production et équipements d’automatisation. Son indice de protection IP20 le destine à une installation à l’intérieur d’un coffret ou d’une enveloppe adaptée. Il intègre en complément une sortie d’annonce de dérangement, pratique pour superviser l’état du module dans une architecture de contrôle industrielle.
