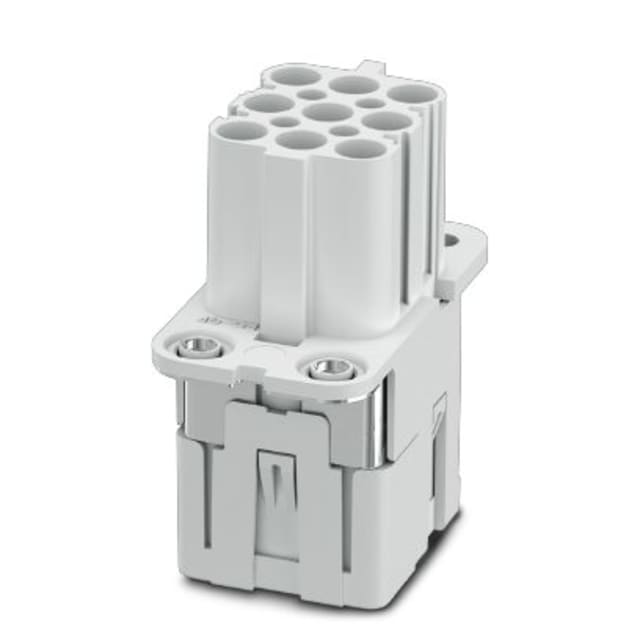

Connecteur femelle 8+PE Push-in 16 A 320 V 1079554

Insert femelle 8+PE pour connecteur industriel de puissance

Ce connecteur femelle 8+PE Push-in 16 A 320 V est un insert de contact destiné aux connecteurs industriels rectangulaires pour applications de puissance. Il intègre 8 contacts de puissance ainsi qu’un conducteur de protection, dans un format COM compact, adapté aux assemblages où la densité de raccordement doit rester maîtrisée sans compliquer le câblage.

Raccordement Push-in pour un câblage rapide et net

Sa technologie de raccordement Push-in facilite l’insertion directe des conducteurs et permet un montage plus fluide en atelier comme en maintenance. L’insert accepte des sections de 0,5 à 2,5 mm² en conducteur multifilaire ou à brins fins sans gaine, ce qui le rend pertinent pour de nombreuses liaisons de puissance sur machine, armoire ou sous-ensemble industriel. Ce type de connexion apporte un vrai confort lorsque la régularité de câblage et le gain de temps sont recherchés.

Configuration 8 pôles de puissance plus PE pour équipements industriels

Avec ses 8 pôles de puissance et son contact de protection, cet insert répond aux besoins de raccordement des équipements nécessitant une distribution électrique structurée et clairement repérée. L’absence de contacts de commande en fait une solution dédiée à la transmission d’énergie, sans mélange avec des fonctions de signal, ce qui simplifie le choix dans une architecture de connectique machine.

Caractéristiques électriques adaptées aux environnements techniques exigeants

Ce modèle est prévu pour un courant assigné de 16 A et une tension assignée de 320 V. Il présente également une tension de choc assignée de 6 kV, une catégorie de surtension III et un degré de pollution 3. Ces données en font un insert approprié pour les environnements industriels où la tenue électrique et la cohérence des performances de raccordement sont des critères déterminants dans le choix d’un connecteur multipolaire.

Conception compacte et tenue thermique étendue

Grâce à ses dimensions de 25,6 mm de largeur, 48,05 mm de hauteur et 45 mm de profondeur, cet insert s’intègre facilement dans des ensembles de connexion compacts. Son matériau isolant en thermoplastique est classé UL 94 V0. Il fonctionne dans une plage de température de service de -40 à +125 °C, avec une température ambiante admissible jusqu’à 125 °C, ce qui permet son usage dans des installations soumises à des variations thermiques marquées.

Format de contact femelle pour montage cohérent dans les ensembles enfichables

En exécution douille, avec un diamètre de contact enfichable de 2,5 mm, cet insert femelle est conçu pour s’associer à l’élément complémentaire approprié dans un système de connecteurs industriels enfichables. Il convient particulièrement aux montages où l’on recherche une connexion de puissance démontable, propre et structurée, notamment sur machines, unités de production, équipements modulaires ou coffrets techniques.

Un choix précis pour la connectique machine et les ensembles HEAVYCON

Ce connecteur femelle 8+PE Push-in s’adresse aux professionnels qui ont besoin d’un insert de puissance clairement défini, avec un seul raccordement par pôle et un minimum de 500 cycles d’insertion. Il constitue une solution adaptée pour composer ou remplacer un insert dans un connecteur industriel de type HEAVYCON, tout en conservant une lecture simple des fonctions : alimentation, protection et compacité de mise en œuvre.
