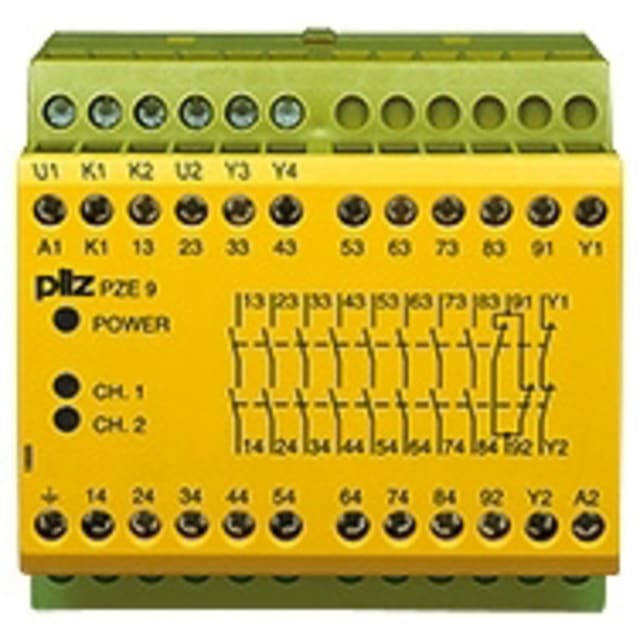

Extension de contacts de sécurité 24 V DC PZE 9 774150

Bloc d’extension de contacts de sécurité pour commande machine 24 V DC

L’extension de contacts de sécurité PZE 9 en 24 V DC est conçue pour augmenter le nombre de sorties disponibles au sein d’une chaîne de sécurité machine. Ce modèle s’utilise comme appareil de base d’extension de contacts associé à des systèmes de commande dédiés à la sécurité. Il convient particulièrement aux architectures où plusieurs organes doivent être coupés ou signalés simultanément à partir d’une logique de sécurité existante, sans modifier le principe de surveillance amont.

Configuration adaptée aux circuits d’arrêt d’urgence et dispositifs de protection

Ce bloc prend en charge l’évaluation des entrées en câblage monocanal ou bi-canal, avec ou sans détection des courts-circuits selon la configuration retenue. Il est adapté à la surveillance de circuits d’arrêt d’urgence ainsi qu’aux équipements de protection optoélectroniques. Cette polyvalence facilite son intégration dans des applications industrielles où la cohérence du diagnostic et la compatibilité avec différents capteurs de sécurité sont essentielles.

8 contacts de sécurité et 1 contact auxiliaire pour étendre les sorties

La version PZE 9 24 V DC dispose de 8 sorties de sécurité à fermeture et d’1 sortie auxiliaire à ouverture. Cette combinaison permet d’étendre efficacement les possibilités de coupure et de retour d’état dans une armoire de commande. Elle répond bien aux besoins des installations qui doivent piloter plusieurs contacteurs, relais ou boucles d’information à partir d’un seul ensemble de sécurité, tout en conservant une structure claire de distribution des contacts.

Niveau de sécurité élevé pour les applications industrielles exigeantes

Le produit est annoncé avec un niveau de performance jusqu’au niveau e selon l’EN ISO 13849-1. Cet élément le destine aux fonctions de sécurité nécessitant un haut niveau de couverture dans la commande de machines. La présence d’un circuit de réaction permet en outre de l’intégrer dans des schémas de surveillance adaptés aux exigences de sécurité fonctionnelle, avec une logique d’asservissement cohérente entre commande et retour d’état.

Alimentation 24 V DC et raccordement à vis pour une intégration en coffret

Alimenté en courant continu 24 V, ce bloc d’extension s’intègre naturellement dans les environnements industriels standardisés en basse tension de commande. Son raccordement électrique à vis convient aux montages en coffret nécessitant un serrage direct, lisible et durable. Les bornes ne sont pas amovibles, ce qui oriente le produit vers des installations fixes où la stabilité du câblage et la bonne tenue mécanique priment sur le débrochage rapide.

Format prévu pour rail profilé dans les armoires de commande

Le boîtier est prévu pour le montage sur barre profilée, ce qui simplifie son implantation dans les tableaux et armoires industrielles. Avec une largeur de 90 mm, une hauteur de 87 mm et une profondeur de 121 mm, il offre un format cohérent pour les ensembles de sécurité nécessitant plusieurs contacts de sortie. Cet encombrement doit être pris en compte en amont pour organiser proprement les départs, les repérages et les dégagements de câblage.

Choix pertinent pour l’extension de contacts sans fonctions additionnelles superflues

Ce modèle est destiné à une fonction d’extension de contacts instantanée, sans muting et sans sorties de signalisation temporisées. Il s’adresse ainsi aux intégrateurs et automaticiens recherchant une solution dédiée à l’augmentation des contacts de sécurité, avec une lecture simple de la fonction produit. Pour une commande machine, cela permet de sélectionner un module centré sur l’essentiel : étendre les sorties de sécurité d’un système compatible en 24 V DC avec une architecture claire et techniquement maîtrisée.
