Capteur de niveau liquide 4-20mA avec module INA02

Un kit complet pour la mesure de niveau de liquide en 4-20 mA

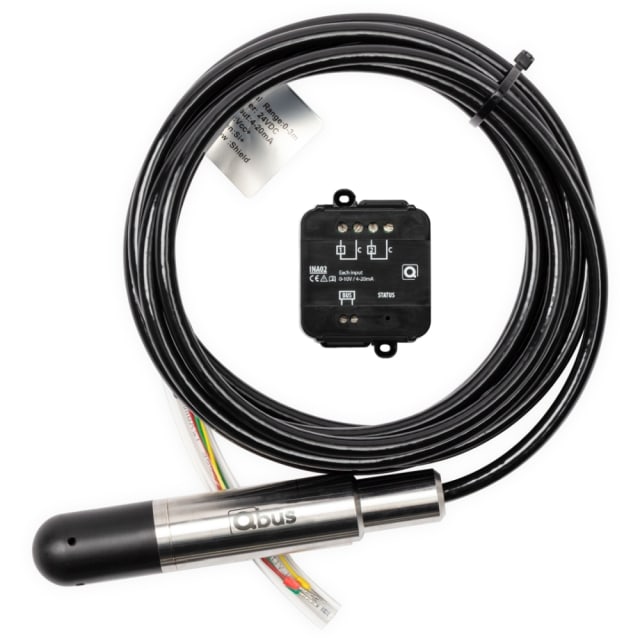

Ce capteur de niveau liquide 4-20 mA avec module INA02 est conçu pour réaliser une mesure de niveau dans une cuve, une réserve ou un réservoir à partir d’un capteur submersible associé à un module d’entrée analogique. L’ensemble permet de convertir la mesure de pression hydrostatique du liquide en un signal exploitable pour une installation domotique ou technique. Le pack comprend un module INA02 et un capteur de niveau liquide submersible 4-20 mA, dans une configuration pensée pour la détection de niveau d’eau ou de carburant.

Mesure de niveau adaptée aux cuves et réservoirs jusqu’à 3 mètres

Le capteur est prévu pour une hauteur de liquide de 5 à 300 cm. Il fonctionne par immersion verticale dans la cuve et détermine le niveau selon la pression mesurée. Cette plage de mesure convient particulièrement aux applications de suivi de réserve, de gestion d’eau technique, de surveillance de stockage ou de contrôle de niveau dans des environnements résidentiels et tertiaires. Le signal 4-20 mA apporte une lecture stable et adaptée aux installations de mesure analogique.

Module INA02 pour l’intégration d’un signal analogique

Le module INA02 inclus dans le pack dispose de deux entrées compatibles 0-10 V ou 4-20 mA, avec une impédance de 1,2 MOhm par entrée. Dans cette version, il est livré avec un capteur de niveau pour constituer une solution immédiatement exploitable autour d’une mesure analogique de liquide. Le raccordement bus est inclus, ce qui facilite son intégration dans un environnement domotique compatible avec ce type de module, sans recourir à un appareillage de détection autonome classique.

Installation submersible avec câblage pensé pour les environnements techniques

Le capteur se place directement dans le liquide, en position verticale, afin d’obtenir une mesure cohérente du niveau dans la cuve. Il est alimenté en 24 VDC, alimentation non fournie. Le câble du capteur mesure 5 mètres et reçoit une gaine PUR, adaptée aux environnements exposés à de nombreux produits chimiques, graisses, lubrifiants et substances corrosives. En cas d’extension de câble, l’utilisation d’un câble blindé est recommandée afin de préserver la qualité du signal, avec une attention particulière au maintien dégagé du tube d’air intégré.

Une solution pertinente pour l’eau et le carburant

Ce pack est destiné aux applications où il est nécessaire de remonter une information de niveau de liquide de manière continue, plutôt qu’un simple état haut ou bas. Il convient ainsi au suivi de niveaux d’eau ou de carburant, avec une lecture progressive de la hauteur de liquide. Ce type de mesure est particulièrement utile lorsque l’on souhaite visualiser une réserve, anticiper un remplissage ou déclencher des scénarios de gestion en fonction d’un seuil défini dans l’installation.

Format compact pour intégration en coffret ou en zone technique

Le module INA02 présente un format compact d’environ 19 x 45 x 57 mm et une fixation par 2 vis, ce qui facilite son intégration dans un coffret, une armoire technique ou à proximité d’un système de gestion. Son boîtier en plastique auto-extinguible et son indice de protection IP20 le destinent à une pose en environnement protégé. Cette compacité permet de conserver une installation propre et rationnelle, notamment lorsque plusieurs modules de mesure ou d’extension cohabitent dans le même ensemble technique.

Un pack utile pour les projets domotiques orientés mesure

Dans l’univers des extensions et modules domotiques, ce capteur de niveau liquide 4-20 mA avec module INA02 répond à un besoin précis : remonter une mesure analogique de niveau dans une logique d’automatisation, de supervision ou d’information utilisateur. Il s’adresse aux installations où la donnée de niveau doit être exploitée de façon technique et structurée, avec un capteur submersible dédié plutôt qu’un détecteur de présence de liquide ponctuel. Pour un projet de Smart Home ou de gestion technique du bâtiment, il constitue une réponse ciblée pour la mesure de niveau en cuve.
