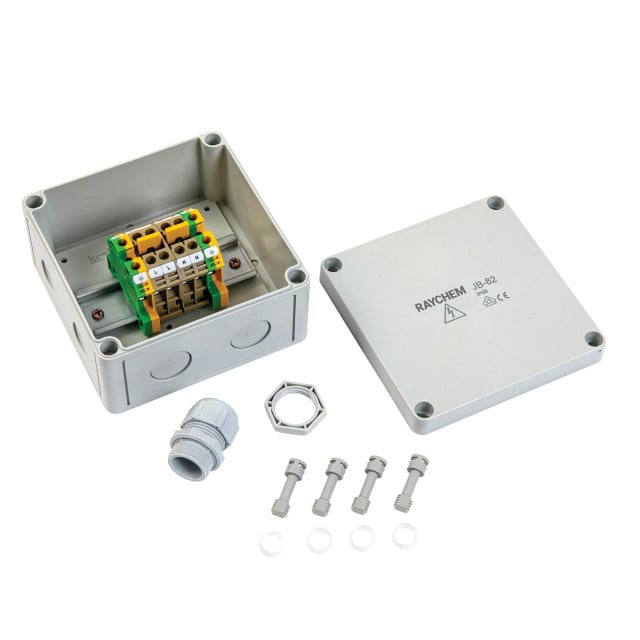

Boîte de jonction modulaire 4 entrées M20/M25 535679-000

Boîte de jonction modulaire conçue pour les raccordements en apparent

Cette boîte de jonction modulaire 4 entrées M20/M25 est pensée pour les raccordements électriques en pose apparente lorsque l’on recherche un boîtier compact, propre à câbler et adapté aux environnements exposés. Son format carré et son implantation rationnelle facilitent l’intégration sur mur, support ou structure technique, avec une organisation claire des conducteurs et des points d’entrée.

4 entrées M20/M25 pour une distribution de câbles souple et bien organisée

Avec ses 4 entrées pour câble, cette boîte de jonction permet de réaliser des arrivées et dérivations de manière structurée, que ce soit pour une alimentation, une dérivation intermédiaire ou un raccordement de plusieurs lignes. Cette configuration est particulièrement pratique pour répartir les passages de câbles sans encombrer le boîtier, tout en conservant une installation lisible et plus simple à maintenir.

Bornier 6 connexions à vis pour les raccordements jusqu’à 10 mm²

Équipée de 6 bornes d’alimentation avec mode de raccordement par borne à vis, elle convient aux connexions nécessitant une tenue de serrage nette et un câblage direct. La section admissible jusqu’à 10 mm² permet de couvrir de nombreuses applications en distribution et en raccordement de puissance modérée. Son courant nominal de 32 A et sa tension nominale de 230 V en font une solution adaptée aux installations où la continuité de connexion et la bonne tenue des conducteurs sont essentielles.

Protection IP66 pour les environnements exposés à la poussière et aux projections d’eau

L’indice de protection IP66 apporte une excellente barrière contre les poussières et les jets d’eau puissants, ce qui rend cette boîte de jonction pertinente dans des locaux techniques, zones de service, ateliers ou installations extérieures protégées. Cette étanchéité aide à préserver les connexions internes et à limiter les interventions liées aux agressions courantes de l’environnement.

Boîtier synthétique robuste avec tenue en température de -35 à 80 °C

Le boîtier en matière synthétique, de couleur grise RAL 7035, associe compacité et bonne tenue aux ambiances techniques. Son épaisseur de boîtier de 6 mm participe à une structure rigide, adaptée à un usage soutenu. La plage de température d’usage de -35 à 80 °C permet son emploi dans des conditions thermiques variées, y compris lorsque l’installation est soumise au froid ou à des échauffements ambiants modérés.

Dimensions équilibrées pour un montage pratique et un câblage plus confortable

Avec des dimensions de 130 mm de long, 115 mm de large et 75 mm de profondeur, cette boîte offre un volume utile intéressant pour loger les connexions sans basculer vers un encombrement excessif. Ce format facilite le cheminement des conducteurs à l’intérieur, améliore le rayon de courbure au raccordement et aide à conserver un câblage plus propre, notamment lorsque plusieurs départs doivent être regroupés dans un même point.

Une solution adaptée aux installations de raccordement hors zones explosibles

Cette boîte de jonction modulaire est destinée aux applications standard hors atmosphères explosibles. Elle convient donc aux installations de raccordement, de dérivation et de distribution en environnement non Ex, lorsque l’on souhaite un boîtier technique clair à mettre en œuvre, avec fixation par vissage du couvercle et conception orientée vers la protection des connexions. Pour l’installateur comme pour le mainteneur, elle constitue un choix pertinent dès lors que l’objectif est d’obtenir un point de jonction compact, étanche et facile à intégrer.
