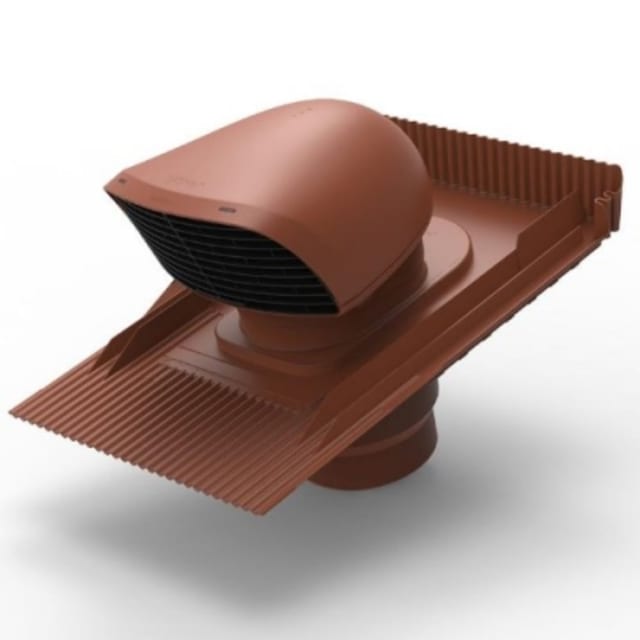

Passage de toiture design XL Ø180/200 terracotta 10917

Passage de toiture design XL pour évacuation d’air en toiture tuiles

Ce passage de toiture design XL Ø180/200 en finition terracotta est conçu pour assurer l’évacuation de l’air via une toiture en tuiles tout en conservant une intégration visuelle soignée. Sa sortie parallèle au plan de toiture favorise une implantation discrète et cohérente sur les couvertures en tuiles, avec une teinte terracotta RAL 8004 adaptée à ce type d’environnement. Cette version XL répond aux installations de ventilation qui nécessitent un raccordement en 180 ou 200 mm.

Conçu pour limiter les pertes de charge du réseau

La géométrie de cette sortie de toit a été pensée pour réduire la résistance au passage de l’air. Ce point est déterminant pour préserver les performances du système de ventilation et limiter les efforts inutiles sur l’installation. Les valeurs de perte de charge annoncées permettent d’orienter le choix du produit selon le débit visé : en évacuation, 10 Pa à 404 m³/h et 20 Pa à 584 m³/h ; en extraction, 10 Pa à 334 m³/h et 20 Pa à 467 m³/h. Ce comportement aéraulique en fait une solution pertinente lorsque l’on recherche un passage de toiture grand diamètre compatible avec des débits soutenus.

Raccordement Ø180/200 mm pour installations de ventilation grand débit

Le raccordement Ø180/200 mm permet l’intégration sur des réseaux de ventilation nécessitant une section adaptée à des volumes d’air plus importants. Cette configuration convient particulièrement aux montages où le maintien d’un bon débit doit s’accompagner d’un passage en toiture cohérent avec le diamètre du conduit. La version XL apporte ainsi une réponse adaptée aux distributions d’air qui exigent plus de capacité qu’un passage de toiture de diamètre standard.

Montage sur tuile universelle sans plomb

L’ensemble se monte à l’aide d’une tuile universelle en plastique sans plomb, prévue pour les toitures en tuiles. Ce principe facilite l’intégration du passage de toiture dans la couverture tout en évitant l’emploi de plomb. La base universelle contribue à l’adaptation sur de nombreuses configurations de tuiles, avec un format de tuile de 532 x 400 mm. Pour le corps de sortie, les dimensions sont de 369 x 301 x 456 mm, ce qui donne une idée précise de l’encombrement à prévoir au moment de la pose.

Polypropylène résistant pour usage en toiture

Fabriqué en polypropylène, ce passage de toiture est destiné à une exposition durable en extérieur. Il résiste aux UV, aux chocs et à des températures constantes comprises entre -30 °C et 80 °C. Ces caractéristiques le rendent adapté aux contraintes courantes rencontrées en toiture, aussi bien en période froide qu’en exposition estivale. La matière utilisée participe également à une mise en œuvre plus pratique qu’une solution métallique traditionnelle sur certains chantiers de ventilation.

Grille amovible pour entretien simplifié

Le produit est équipé d’une grille amovible, utile pour permettre un nettoyage ponctuel lorsque cela s’avère nécessaire. Ce détail est intéressant dans le cadre d’une installation de ventilation en toiture, où l’accès pour l’entretien doit rester simple afin d’éviter l’accumulation de dépôts au niveau de la sortie. La conception globale vise ainsi à maintenir un fonctionnement régulier sans complexifier les opérations de maintenance.

Une finition terracotta adaptée aux toitures en tuiles

Avec sa couleur terracotta RAL 8004, ce passage de toiture design XL s’intègre naturellement aux couvertures en tuiles où l’aspect visuel compte autant que la cohérence technique. Il convient aux projets de ventilation résidentielle ou tertiaire légère où l’on souhaite associer sortie de toit grand diamètre, encombrement maîtrisé et rendu extérieur harmonieux. Pour l’installateur comme pour le prescripteur, c’est une solution claire pour raccorder un conduit de ventilation Ø180/200 sur toiture tuiles avec une finition soignée.
