Rail de montage bas 450 mm pour SingleFix Pro 121010-202

Rail de montage bas 450 mm pour structure SingleFix Pro

Ce rail de montage bas de 450 mm est une section prédécoupée destinée aux configurations photovoltaïques utilisant le système SingleFix Pro. Son format court permet de préparer une fixation précise et propre sur les structures compatibles, tout en simplifiant la mise en œuvre sur toiture métallique. Il s’intègre comme élément de support dans un ensemble de montage solaire où la régularité des points d’ancrage et la compacité du profil jouent un rôle essentiel.

Format 450 mm prêt à poser pour montage photovoltaïque

Avec sa longueur de 0,45 m, ce rail de montage est particulièrement adapté aux installations nécessitant des sections prêtes à l’emploi plutôt qu’un profil long à recouper sur chantier. Ce choix facilite la préparation, limite les opérations de coupe et aide à conserver une pose plus régulière. Pour l’installateur, c’est un avantage concret sur les chantiers où la rapidité d’exécution et la répétabilité des assemblages sont recherchées.

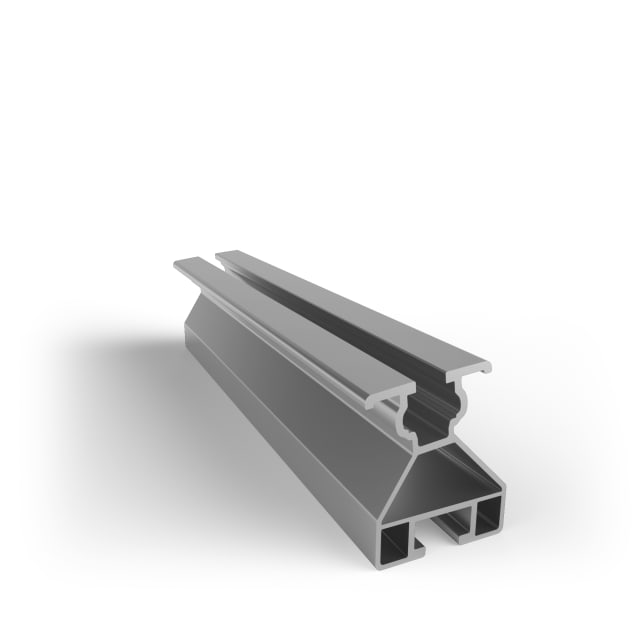

Profil aluminium pensé pour les systèmes de fixation de panneaux solaires

Fabriqué en aluminium, ce rail associe légèreté de manipulation et usage structurel dans un environnement de montage photovoltaïque. Sa conception profilée, visible sur la section, permet d’assurer la fonction de support dans le cadre d’un système de fixation technique. Ce type de géométrie convient aux assemblages où l’encombrement doit rester maîtrisé tout en conservant une bonne tenue mécanique du profil dans l’ensemble de la structure.

Dimensions utiles pour l’intégration dans une structure compacte

Ce modèle présente une largeur de 44 mm et une hauteur de 51 mm. Ces dimensions en font un rail de montage bas compact, adapté aux configurations où l’espace disponible sous le module ou au niveau du support doit être optimisé. Son gabarit permet de l’intégrer dans des ensembles de montage solaire sans surépaisseur inutile, ce qui peut être recherché sur les structures techniques où chaque élément doit rester cohérent avec le système prévu.

Caractéristiques mécaniques adaptées au rôle de rail support

Les valeurs de couple résistant indiquées, soit 4285 mm³ en Wx et 2371,8 mm³ en Wy, apportent une lecture technique utile pour évaluer le comportement du profil dans son sens de travail. Ces données sont importantes pour les professionnels qui dimensionnent ou vérifient une structure de montage photovoltaïque avec précision. Elles permettent de mieux apprécier la section du rail dans une logique d’intégration à un ensemble de fixation cohérent.

Sans caniveau de câble pour une fonction centrée sur le support

Ce rail de montage ne comporte pas de caniveau de câble et n’est pas prévu avec conduite de câble en option. Il se concentre donc sur sa fonction principale de support mécanique dans le système de pose. Cette configuration intéresse les installations où le cheminement des câbles est traité séparément, avec des accessoires dédiés, afin de conserver une structure de montage simple, lisible et adaptée au plan d’exécution retenu.

Poids maîtrisé pour la manutention et la préparation du chantier

Avec un poids de 1,075 kg par mètre, ce profil aluminium reste cohérent avec les attentes d’un composant de montage photovoltaïque destiné à être manipulé, positionné et assemblé sur site. Rapporté à sa longueur de 450 mm, cela contribue à une manutention pratique lors de la préparation des points de fixation. Ce point est particulièrement intéressant lorsqu’il faut répéter les poses sur plusieurs modules ou sur une série de supports identiques.
