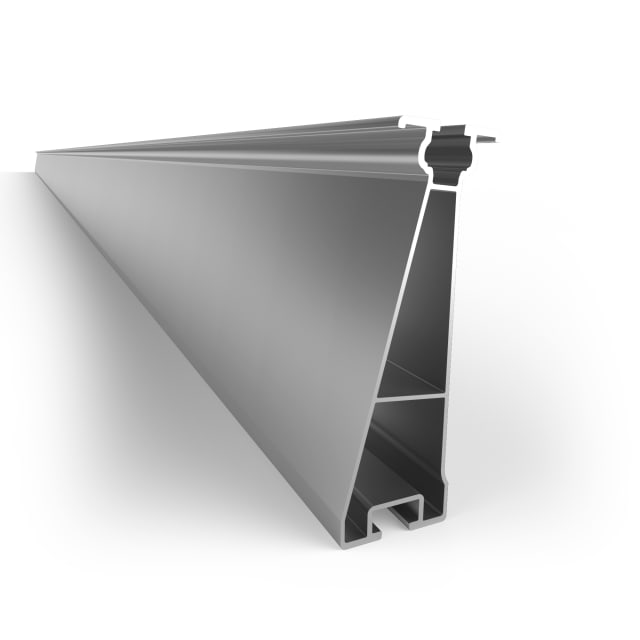

Profilé de montage haut FixZ-7 4400 mm 121001-04400

Profilé haut conçu pour les structures photovoltaïques FixZ-7

Ce profilé de montage haut FixZ-7 de 4,4 m est destiné à la réalisation de structures de support pour modules photovoltaïques. Sa géométrie spécifique correspond à un profil supérieur de la gamme FixZ-7, utilisé dans les montages où la précision d’alignement, la tenue mécanique de l’ensemble et la continuité du support sont déterminantes. Sa longueur importante permet de couvrir de grandes travées avec moins de raccords, ce qui facilite une implantation propre et rationnelle sur la structure.

Section haute en aluminium adaptée aux contraintes du montage

Fabriqué en aluminium, ce profilé associe légèreté de manutention et comportement structurel adapté aux applications de montage solaire. Avec une hauteur de 130 mm et une largeur de 52 mm, il présente une section pensée pour le rôle de rail porteur haut dans un système incliné. Cette conception favorise une bonne reprise des efforts tout en conservant un poids linéaire de 1,706 kg/m, un point intéressant pour limiter les charges ajoutées sur l’ensemble de la structure.

Longueur de 4400 mm pour optimiser les lignes de pose

Avec ses 4,4 mètres, ce profilé de montage photovoltaïque convient particulièrement aux chantiers où l’on recherche des lignes continues, régulières et rapides à mettre en œuvre. Cette longueur permet de réduire le nombre de jonctions entre rails, d’améliorer la lisibilité du calepinage et de simplifier l’organisation du support sur toiture plate ou structure dédiée. Pour l’installateur, cela se traduit par une pose plus fluide et une meilleure cohérence de l’ensemble monté.

Bon comportement mécanique pour la fonction de rail porteur supérieur

Les valeurs de couple résistant annoncées, avec un Wx de 18624,4 mm³ et un Wy de 3952,8 mm³, confirment une section conçue pour travailler comme élément porteur dans une ossature de montage. Ces données sont utiles pour les professionnels qui dimensionnent une structure photovoltaïque avec exigence, notamment lorsque la régularité du support et la tenue de la ligne de fixation participent directement à la stabilité globale de l’installation.

Profil sans caniveau de câble pour une structure dédiée au support

Ce modèle ne dispose pas de caniveau de câble intégré et ne prévoit pas non plus de conduite de câble en option. Il s’adresse donc aux configurations où la fonction première du profilé reste le support mécanique des modules, avec une gestion du câblage traitée séparément dans le projet. Ce choix de conception convient aux installations qui privilégient une structure épurée et une répartition distincte entre portage des panneaux et cheminement des conducteurs.

Forme technique pensée pour l’intégration dans un système de montage solaire

La forme du profilé, visible par sa section travaillée, répond aux besoins d’assemblage d’un système de montage photovoltaïque structuré. Elle permet d’intégrer le rail dans une logique d’ossature complète avec les autres composants compatibles de la solution FixZ-7. Pour le professionnel, cela facilite l’obtention d’un ensemble homogène, bien ordonné et adapté aux exigences de pose des modules en surélévation ou sur structure inclinée.

Un choix pertinent pour les projets photovoltaïques exigeants

Ce profilé de montage haut FixZ-7 4400 mm convient aux installateurs, tableautiers photovoltaïques et professionnels du solaire qui recherchent un rail supérieur long, en aluminium, avec une section marquée et des caractéristiques mécaniques clairement identifiées. Il s’intègre naturellement dans les projets de structures et montage photovoltaïque où la précision du support, la continuité des lignes et la bonne tenue de l’ossature sont des critères essentiels.
