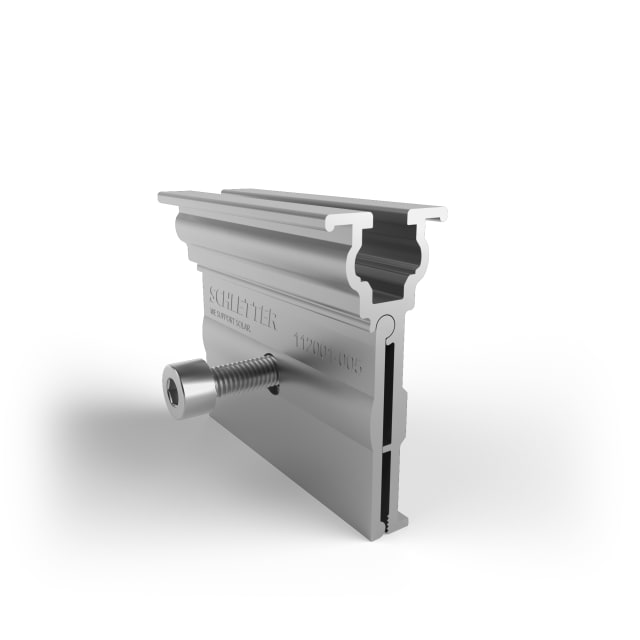

Pince Rapid 503 pour toit à joints debout 112001-005

Pince de serrage photovoltaïque pour toiture à joints debout

La pince Rapid 503 pour toit à joints debout est conçue pour la fixation de structures photovoltaïques sur couverture métallique à joint debout, sans perçage de la toiture. Cette configuration permet de créer un point de reprise directement sur le joint, tout en préservant l’intégrité de la couverture. Son profil en aluminium et sa vis en acier inoxydable répondent aux exigences de montage en environnement extérieur, avec une géométrie adaptée à une pose précise sur toiture métallique.

Montage sans perçage pour préserver la couverture

Cette pince s’installe par serrage sur le joint debout, sans traverser la tôle. Elle convient ainsi aux chantiers où l’on recherche une fixation mécanique propre, rapide à mettre en œuvre et compatible avec la dilatation naturelle des éléments de couverture. L’absence de perçage limite les interventions sur l’enveloppe du bâtiment et simplifie l’intégration de la structure de montage solaire sur toiture existante.

Compatibilité précise avec les joints debout concernés

La Rapid 503 est prévue pour les toitures à joint debout avec une largeur de joint compatible de 4 à 6 mm, une hauteur de joint de 11 à 13 mm et une épaisseur de retour jusqu’à 3 mm. Ces données sont essentielles pour valider le bon appui de la pince et garantir un serrage conforme à la configuration du bac ou du profil métallique. Ce niveau de précision aide à sélectionner la bonne pince de fixation photovoltaïque et à éviter les erreurs de variante lors de la préparation du chantier.

Interface Click-top pour la reprise des éléments de montage

La présence d’un canal de fixation Click-top facilite l’intégration avec les composants de structure compatibles. Cette conception permet de raccorder efficacement les éléments supérieurs du système de montage, tout en conservant une implantation nette sur le joint debout. Pour l’installateur, cela se traduit par une fixation solaire plus lisible sur le toit et une continuité de montage adaptée aux rails et accessoires prévus pour ce type d’interface.

Dimensions adaptées à une pose compacte et technique

Avec une largeur de 70 mm, une hauteur de 46 mm et une profondeur de 80 mm, cette pince de serrage présente un format compact qui favorise son intégration sur les couvertures métalliques à joints debout. Son encombrement est étudié pour offrir une prise efficace sur le joint tout en laissant une interface exploitable pour la structure photovoltaïque. Ce gabarit en fait une solution pertinente pour les montages où la précision de positionnement et la maîtrise de l’appui sont déterminantes.

Matériaux de construction adaptés aux assemblages de toiture

Le corps de la pince est réalisé en aluminium, tandis que la vis de serrage est en acier inoxydable. Cette association est particulièrement recherchée dans les accessoires de montage photovoltaïque, car elle permet d’obtenir une pièce légère, facile à manipuler en toiture et adaptée aux assemblages exposés. La vis de serrage assure la mise en pression sur le joint, alors que le corps de pince assure la reprise mécanique et l’interface avec la structure.

Point de vigilance au serrage sur tôle à joint debout

Le couple de serrage doit être limité à 15 Nm. Ce point est important sur les toitures métalliques à joint debout, car un serrage excessif peut déformer les joints des tôles et gêner leur dilatation thermique. Pour conserver le bon comportement de la couverture, il est donc recommandé de respecter strictement cette valeur et de vérifier la compatibilité réelle du joint avant pose. Cette attention au serrage participe à une installation photovoltaïque propre, maîtrisée et adaptée aux contraintes de la toiture.
