Interverrouillage de sécurité AZM 161 détection 101145117

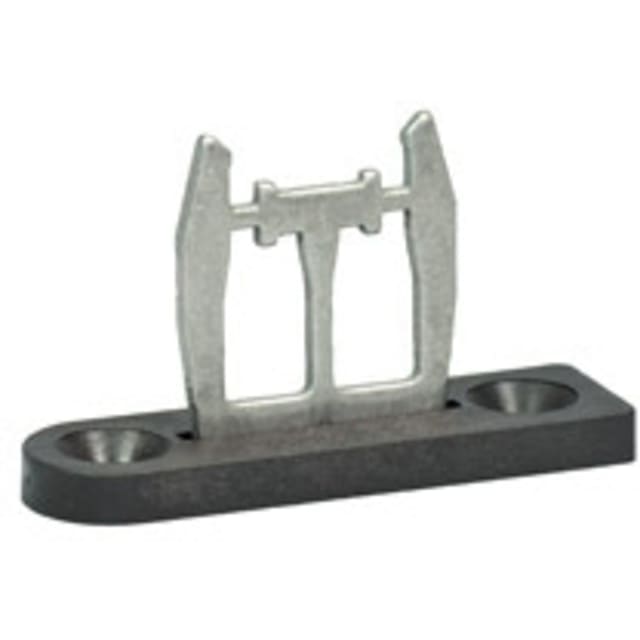

Actionneur droit pour interverrouillage de sécurité AZM 161

L’interverrouillage de sécurité AZM 161 détection 101145117 correspond à un actionneur droit conçu pour les dispositifs de sécurité de la série AZM 161. Cette configuration est particulièrement adaptée aux protecteurs mobiles et, plus spécifiquement, aux portes coulissantes. Sa géométrie droite facilite une intégration propre dans les ensembles de sécurité machine où l’alignement entre l’actionneur et l’interverrouillage doit rester précis.

Adapté aux portes coulissantes et aux protecteurs mobiles

Ce modèle a été développé pour les applications où l’ouverture et la fermeture du protecteur doivent s’effectuer avec un engagement net dans l’interverrouillage. Il convient très bien aux portes coulissantes, souvent rencontrées sur les machines industrielles, cellules automatisées et équipements nécessitant une surveillance d’accès. Son profil permet d’obtenir une manœuvre cohérente lorsque le mouvement du protecteur suit un axe linéaire.

Construction inox pour environnements techniques exigeants

Réalisé en acier inoxydable, cet actionneur apporte une solution adaptée aux environnements industriels où les composants mécaniques sont exposés aux contraintes d’usage, aux manipulations répétées et à des ambiances techniques variées. Ce choix de matériau est intéressant pour les installateurs et mainteneurs recherchant un accessoire mécanique compatible avec une implantation durable dans un ensemble de sécurité machine.

Codage faible pour les montages compatibles série AZM 161

Ce modèle dispose d’un codage faible selon l’EN ISO 14119. Il s’intègre donc dans les architectures de protection où ce niveau de codage correspond au besoin fonctionnel de l’installation. Pour le remplacement d’un actionneur existant ou la préparation d’un montage neuf, cette donnée permet d’identifier plus facilement la bonne exécution et d’éviter les confusions avec d’autres variantes de la gamme AZM 161.

Contraintes de montage à respecter sur protecteur articulé

Lorsque l’application concerne un protecteur articulé, le rayon d’actionnement minimal côté large est de 150 mm et le rayon minimal côté étroit est de 180 mm. Le décalage axe-charnière indiqué est de 5 mm. Ces valeurs sont importantes pour conserver une trajectoire d’entrée correcte de l’actionneur dans l’interverrouillage et limiter les risques de mauvais engagement liés à une cinématique de porte inadaptée.

Format léger pour une intégration simple

Avec un poids de 21 g, cet actionneur reste très compact et facile à intégrer dans un montage de sécurité. Ce faible poids simplifie la manipulation lors de l’installation et convient aux ensembles où l’on recherche un accessoire discret, sans surcharge inutile sur le protecteur mobile. Il constitue ainsi une pièce adaptée aux configurations industrielles où l’encombrement et la précision de positionnement comptent autant que la fonction de détection.

Une pièce dédiée pour sécuriser le bon fonctionnement de l’interverrouillage

Dans un système AZM 161, l’actionneur joue un rôle essentiel dans l’engagement mécanique du dispositif de sécurité. Le choix du bon modèle est donc déterminant pour garantir la compatibilité mécanique avec le protecteur et la cinématique de la machine. Cette version droite en inox répond aux besoins des intégrateurs, tableautiers et services maintenance qui recherchent un actionneur spécifique pour interverrouillage de sécurité AZM 161, avec des caractéristiques clairement identifiables pour un montage maîtrisé.
