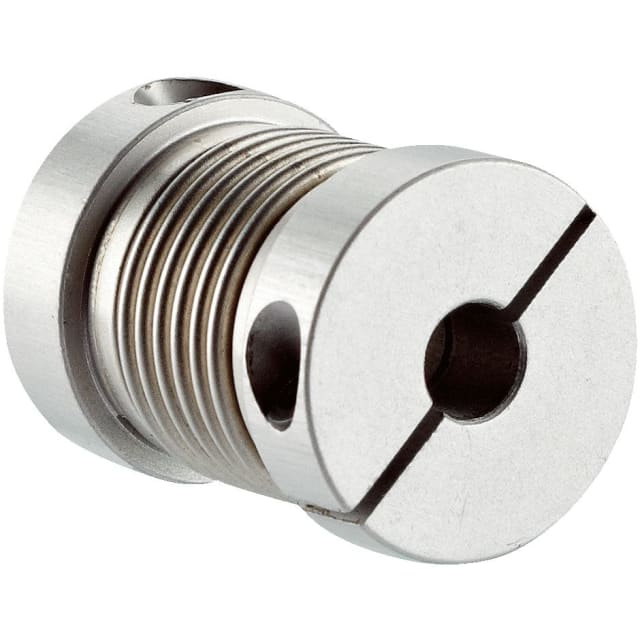

Accouplement à soufflet pour arbre 10/10 mm KUP-1010-B

Accouplement à soufflet 10/10 mm pour transmission précise entre deux arbres

L’accouplement à soufflet KUP-1010-B est conçu pour relier deux arbres de 10 mm tout en conservant une transmission régulière du mouvement en variation et commande moteur. Son architecture à soufflet métallique permet de compenser les petits défauts d’alignement entre l’arbre moteur et l’arbre entraîné, ce qui en fait une solution adaptée aux ensembles où la précision de rotation et la compacité de montage sont recherchées.

Montage par moyeux de serrage pour une intégration propre et rapide

Ce modèle utilise des moyeux de serrage sur les deux côtés, en 10 mm / 10 mm. Ce principe de fixation facilite l’assemblage sur des arbres de même diamètre sans recourir à une configuration complexe. Il convient particulièrement aux montages d’automatisme, de motorisation industrielle et d’adaptation d’arbres lorsque l’objectif est d’obtenir une liaison mécanique nette, avec un encombrement maîtrisé et une bonne tenue en rotation.

Compensation des désalignements pour préserver le fonctionnement de la chaîne mécanique

Le KUP-1010-B accepte un déport radial maximal de ±0,25 mm, un déport axial maximal de ±0,4 mm et un déport angulaire maximal de ±4°. Ces capacités de compensation sont utiles lorsque l’alignement parfait des arbres n’est pas garanti au montage. Elles contribuent à limiter les contraintes parasites transmises entre les organes mécaniques et à conserver un accouplement plus tolérant dans les applications où l’espace, la géométrie ou les conditions d’installation imposent de légères variations d’axe.

Format compact de 29 mm adapté aux ensembles industriels peu encombrants

Avec une longueur de 29 mm, cet accouplement à soufflet s’intègre facilement dans les environnements où chaque millimètre compte, notamment dans les systèmes de commande moteur, les montages sur codeurs, les ensembles d’entraînement compacts ou les sous-ensembles de machines. Son format court permet de créer une liaison mécanique efficace sans allonger inutilement la chaîne de transmission.

Comportement adapté aux vitesses élevées et au couple indiqué

Ce modèle est prévu pour une vitesse maximale de 10 000 tr/min et un couple maximal de 120 Ncm. Il peut ainsi répondre aux besoins d’applications dynamiques demandant une liaison entre arbres capable d’accompagner des régimes soutenus tout en restant dans les limites prévues pour le produit. Cette combinaison en fait un choix pertinent pour les montages de variation et de commande moteur où la compacité doit s’accompagner de caractéristiques mécaniques clairement définies.

Soufflet en acier inoxydable et moyeux en aluminium

L’ensemble associe un soufflet en acier inoxydable à des moyeux en aluminium. Cette construction permet d’obtenir un accouplement pensé pour les usages techniques nécessitant à la fois souplesse de compensation et légèreté d’intégration. Le choix de ces matériaux convient bien aux applications industrielles où l’on recherche une pièce mécanique dédiée à la transmission entre arbres avec une plage d’utilisation thermique étendue.

Plage de température étendue pour environnements techniques variés

L’accouplement fonctionne dans une plage de température de -30 °C à +120 °C. Cette amplitude facilite son emploi dans de nombreux environnements industriels ou techniques exposés à des variations thermiques marquées, qu’il s’agisse d’équipements en coffret, de sous-ensembles machine ou de dispositifs de commande soumis à un échauffement de service. Pour l’acheteur, cela apporte une information essentielle pour valider la compatibilité du produit avec les conditions réelles d’exploitation.
