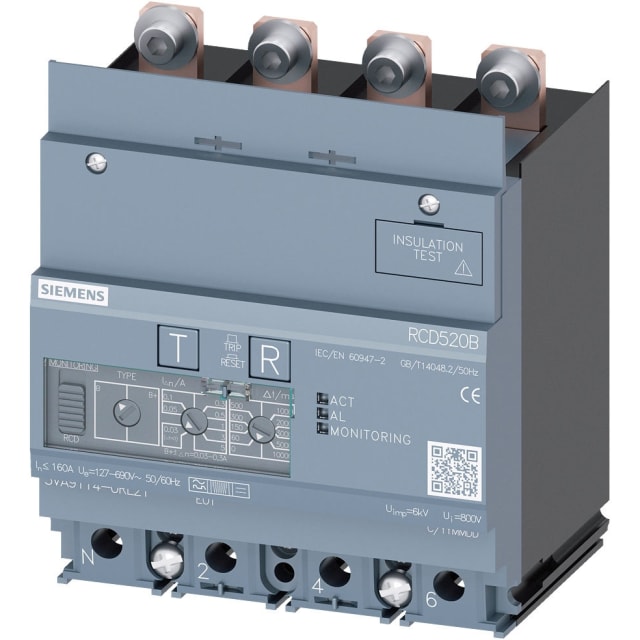

Dispositif différentiel type B 4 pôles 160A 3VA91140RL21

Dispositif différentiel type B 4 pôles 160A pour protection des circuits triphasés avec neutre

Ce dispositif différentiel type B 4 pôles 160A est conçu comme accessoire de protection différentielle pour les appareils compatibles de la gamme 3VA1. Il s’adresse aux installations où la détection des courants de défaut doit rester efficace sur une plage étendue, avec un fonctionnement adapté aux environnements techniques exigeant une surveillance différentielle avancée. Son format 4 pôles convient aux départs triphasés avec neutre et permet une intégration cohérente dans un ensemble de protection et de distribution électrique.

Type B ou B+ : une détection adaptée aux courants de défaut complexes

La technologie RCD type B ou B+ permet de répondre aux applications où les défauts différentiels ne se limitent pas aux formes classiques. Ce point est particulièrement important dans les installations comportant des équipements électroniques de puissance, convertisseurs ou charges susceptibles de générer des composantes de défaut plus complexes. Le choix d’un dispositif différentiel de type B apporte ainsi une réponse adaptée lorsque la nature du courant résiduel impose un niveau de détection plus large qu’un appareillage différentiel standard.

Réglage du courant différentiel résiduel pour affiner la sélectivité

Ce modèle propose un courant différentiel résiduel assigné réglable de 0,03 à 5 A. Cette plage de réglage permet d’adapter la protection au niveau de sensibilité recherché selon l’architecture de l’installation, le rôle du départ protégé et les contraintes de coordination avec les autres protections en amont ou en aval. Pour l’intégrateur comme pour le tableautier, cette souplesse facilite la mise en œuvre d’une protection différentielle mieux ajustée à l’usage réel du circuit.

Temporisation réglable pour une coordination plus précise des protections

La temporisation réglable de 0 à 10 000 ms apporte une marge de paramétrage utile pour organiser la sélectivité différentielle. Elle permet de limiter les déclenchements non souhaités sur les réseaux où plusieurs niveaux de protection coexistent, tout en conservant une logique de coordination claire entre les différents appareillages. Ce réglage est particulièrement pertinent dans les tableaux de distribution où la continuité d’exploitation doit s’accompagner d’une hiérarchisation précise des temps de réaction.

Calibre 160A et tension d’emploi étendue pour intégration en distribution

Avec un courant assigné de 160 A et une tension d’emploi de 127 à 690 V, ce dispositif différentiel s’intègre dans des configurations de distribution nécessitant un accessoire dimensionné pour des intensités élevées. Son positionnement répond aux besoins des tableaux et ensembles de protection où l’appareillage doit accompagner des départs de puissance tout en conservant une fonction différentielle dédiée. Cette combinaison en fait un choix pertinent pour les installations tertiaires et industrielles nécessitant une protection différentielle associée à un disjoncteur de la série compatible.

Montage en bas pour une intégration adaptée au disjoncteur compatible

Le montage en bas permet d’associer ce dispositif différentiel à l’appareil prévu dans la gamme compatible, selon une implantation pensée pour l’ensemble de protection. Cette configuration facilite l’identification du bon sens d’intégration dans le tableau et aide à préparer un assemblage cohérent avec l’encombrement du départ concerné. Pour les professionnels qui doivent sécuriser leur choix avant commande, cette information de montage est essentielle pour éviter toute confusion avec une variante d’implantation différente.

Un accessoire technique destiné à la gamme 3VA1

Ce produit est un accessoire de protection différentielle conçu pour être utilisé avec les appareils compatibles 3VA1. Il ne s’agit pas d’une pièce détachée, mais bien d’un élément dédié à la constitution d’une solution de protection différentielle associée. Pour un achat sans erreur, ce point est déterminant : il convient particulièrement aux projets de tableaux, de protections et de distribution électrique recherchant un dispositif différentiel type B 4 pôles 160A avec réglage du seuil et de la temporisation dans l’environnement 3VA1.
