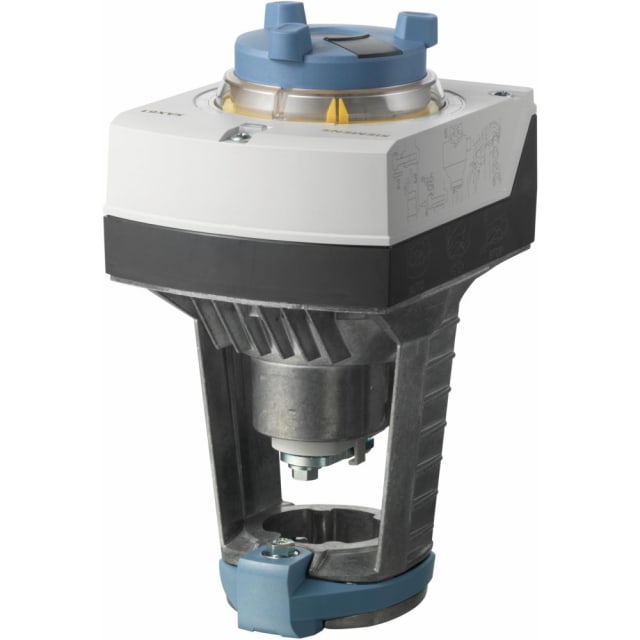

Actionneur électromoteur 800 N 24 V 20 mm SAX61.03

Actionneur électromoteur linéaire pour vanne de régulation 24 V

L’actionneur électromoteur 800 N 24 V 20 mm SAX61.03 est conçu pour le pilotage précis de vannes de régulation dans les installations techniques du bâtiment et les environnements industriels. Son fonctionnement linéaire, sa force de réglage de 800 N et sa course de 20 mm en font une solution adaptée aux applications où la stabilité de positionnement et la rapidité de réponse sont recherchées. Ce modèle est alimenté en 24 V AC/DC et accepte un signal de commande 0-10 V, avec retour d’information de position en 0-10 V pour une intégration claire dans une boucle de régulation.

Commande proportionnelle et retour de position pour régulation maîtrisée

Ce servomoteur de vanne est pensé pour les installations nécessitant un pilotage progressif plutôt qu’un simple fonctionnement tout ou rien. Le signal de commande 0-10 V permet une régulation fine de l’ouverture de la vanne, utile pour les réseaux CVC, les circuits hydrauliques et les systèmes de contrôle automatisés. Le système d’information de position 0-10 V facilite la supervision et le suivi de la course réelle de l’actionneur, ce qui améliore la lecture de l’état de fonctionnement depuis l’automate ou le régulateur.

Force de 800 N et course de 20 mm pour vanne compatible

Avec une poussée de 800 N, le SAX61.03 convient aux montages demandant une force d’actionnement élevée sur vanne compatible. Sa course de 20 mm répond aux besoins des ensembles de régulation linéaires où la précision du déplacement est essentielle. L’entraînement par roues dentées participe à une transmission mécanique adaptée aux usages techniques exigeant un mouvement contrôlé sur toute la plage de course. L’actionneur est prévu pour être utilisé sur vanne, avec raccordement dépendant de la marque de la vanne associée.

Temps de manœuvre rapide pour variations de charge

Son temps de fonctionnement de 30 secondes permet des corrections rapides lorsque l’installation doit réagir à des variations de température, de débit ou de consigne. Ce positionnement rapide est particulièrement intéressant dans les systèmes où la réactivité améliore la tenue de régulation. L’actionneur dispose également d’un auto-réglage de longueur de course avec voyage de reconnaissance automatique, ce qui simplifie l’adaptation au montage et contribue à un comportement cohérent dès la mise en service.

Commande manuelle intégrée pour intervention et mise au point

Le SAX61.03 intègre une commande manuelle, pratique lors des opérations de maintenance, de test ou de réglage sur site. La position peut être maintenue de façon fixe, ce qui facilite les interventions techniques sans dépendre immédiatement de la commande automatique. Un indicateur de réglage mécanique est également présent pour visualiser la position de l’actionneur directement sur l’appareil, un avantage appréciable lors des vérifications en armoire, en local technique ou sur réseau hydraulique.

Intégration technique soignée en environnement industriel

Grâce à son indice de protection IP54 et à sa classification NEMA 12, cet actionneur électromoteur est adapté à une implantation en environnement technique protégé contre les poussières et les projections limitées. Il fonctionne dans une plage de température ambiante de -5 à 55 °C et supporte jusqu’à 95 % d’humidité relative admissible. Son alimentation 24 V AC/DC facilite son intégration dans de nombreuses architectures de commande basse tension, tandis que sa consommation maîtrisée contribue à une exploitation rationnelle de l’installation.

Prévu pour les configurations nécessitant de l’évolutivité

Ce modèle ne possède pas de contacts auxiliaires intégrés en standard, mais il prévoit un espace embrochable pour interrupteur auxiliaire et/ou module de fonction en option. Ce point est important pour les intégrateurs et mainteneurs qui souhaitent faire évoluer l’équipement selon les besoins du chantier ou de l’exploitation. L’actionneur ne comporte pas de fonction de sécurité intégrée, ni de contact libre de potentiel, ce qui permet de l’orienter clairement vers les installations recherchant avant tout une commande proportionnelle linéaire dédiée à la régulation.

Un choix pertinent pour automatisme de vanne et connectique machine

Pour une boutique de matériel industriel, de connectique machine et d’actionneurs techniques, le SAX61.03 se distingue par son association entre commande analogique 0-10 V, force de 800 N, course de 20 mm et retour de position. Il convient aux professionnels qui veulent sélectionner un actionneur électromoteur 24 V capable de s’intégrer proprement dans un ensemble de régulation de vanne, avec une lecture claire des caractéristiques essentielles : mouvement linéaire, manœuvre rapide, commande manuelle, reconnaissance automatique de course et possibilités d’extension par accessoires.
