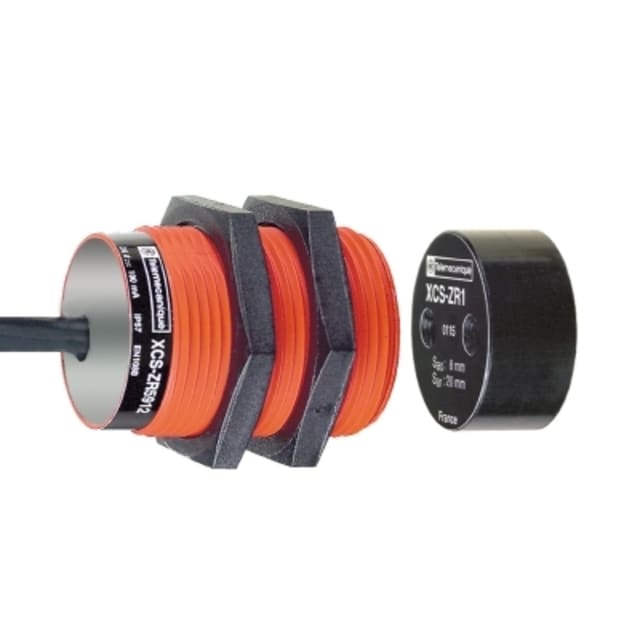

Interrupteur magnétique codé cylindrique XCSDMR7902

Interrupteur magnétique codé cylindrique pour la surveillance de protecteurs

L’interrupteur magnétique codé cylindrique XCSDMR7902 est conçu pour la détection de position et la surveillance d’accès sur machines et équipements industriels. Son principe à actionnement par aimant codé permet de contrôler l’ouverture ou la fermeture d’un protecteur mobile, capot ou porte, dans une logique de sécurité adaptée aux installations automatisées. Ce modèle appartient à la gamme de capteurs de sécurité XCS et se distingue par son format compact cylindrique, pratique lorsque l’intégration doit rester discrète et peu encombrante.

Format cylindrique fileté pour un montage simple sur surfaces non planes

Sa construction cylindrique filetée de diamètre 30 mm et de longueur d’environ 38,5 mm facilite l’implantation dans des environnements industriels où l’espace d’installation est contraint. Le capteur est prévu pour des conditions de montage mécaniques non planes, ce qui le rend particulièrement intéressant pour certaines protections, bâtis machines ou ensembles mobiles où un capteur de forme rectangulaire serait moins adapté. Le raccordement par câble radial évite aussi l’ajout d’un connecteur en saillie et simplifie le passage dans les zones étroites.

Fonctionnement de sécurité avec contacts 2 NF à action décalée

Ce modèle fonctionne avec une sortie par contact de relais et une configuration 2 contacts NF à action décalée, adaptée aux circuits de surveillance de sécurité. L’action décalée permet une lecture cohérente de l’état du protecteur dans les architectures de contrôle appropriées. Alimenté en 24 V DC, l’interrupteur est prévu pour des montages de sécurité pouvant atteindre un niveau de performance élevé lorsqu’il est associé au système de surveillance adéquat. Il convient ainsi aux applications où la détection de position doit s’intégrer dans une chaîne de sécurité machine.

Distances d’enclenchement et de déclenchement utiles pour un réglage précis

Le XCSDMR7902 offre une distance d’enclenchement sécurisée de 8 mm et une distance de déclenchement sécurisée de 20 mm. Ces valeurs donnent une base claire pour ajuster le positionnement entre le capteur et son actionneur magnétique, afin d’obtenir un fonctionnement stable sur ouvrants, protecteurs articulés ou capots coulissants. Cette plage de détection aide à concilier précision de commutation et tolérance mécanique lors du montage, tout en conservant une logique d’utilisation adaptée aux fonctions de sécurité.

Protection renforcée pour milieux industriels exigeants

Grâce à son boîtier en matière synthétique et à son indice de protection IP67K, cet interrupteur magnétique codé est adapté aux environnements soumis à la poussière, aux projections d’eau et aux contraintes d’exploitation intensives. Sa plage de température de service de -25 à +85 °C permet son utilisation dans de nombreuses zones de production, y compris lorsque les variations thermiques sont marquées. Ce positionnement technique en fait une solution pertinente pour les machines industrielles, lignes de conditionnement, équipements de manutention ou cellules automatisées.

Compatibilité avec les architectures de sécurité machine

Le produit est indiqué comme adapté aux fonctions de sécurité et s’intègre dans des conceptions visant un SIL 3 selon l’IEC 61508 et un niveau de performance e selon l’EN ISO 13849-1, sous réserve d’une intégration correcte dans l’architecture de commande correspondante. Il permet également l’identification d’un court-circuit ou d’un câblage en défaut possible, un point important dans les chaînes de sécurité où le diagnostic de ligne participe à la maîtrise du risque. Pour l’installateur ou l’intégrateur, cela signifie un capteur pensé pour les applications où la conformité fonctionnelle et la cohérence de détection sont déterminantes.

Câble radial préconfiguré pour une intégration terrain directe

Le raccordement électrique par câble radial apporte un vrai avantage sur le terrain pour gagner du temps au câblage et réduire les interfaces intermédiaires. Ce type de sortie est particulièrement apprécié sur les machines compactes, les capots articulés et les accès où l’on recherche une implantation sobre et robuste. Avec un courant de sortie maximal de 100 mA, ce modèle s’emploie dans des circuits de commande et de surveillance adaptés à sa fonction de capteur de sécurité, sans dérive vers des usages de puissance pour lesquels il n’est pas destiné.

Un choix pertinent pour la détection de position sécurisée en environnement automatisé

Le XCSDMR7902 répond aux besoins des professionnels recherchant un capteur de proximité de sécurité magnétique codé, compact, cylindrique et simple à intégrer sur machine. Son format fileté, sa détection sécurisée, son fonctionnement en 24 V DC, sa protection IP67K et sa compatibilité avec les logiques de sécurité avancées en font une solution adaptée pour la surveillance de protecteurs et d’accès sur équipements industriels. C’est un composant particulièrement indiqué lorsque la compacité, la tenue en environnement et la cohérence de détection priment dans le choix du matériel.
