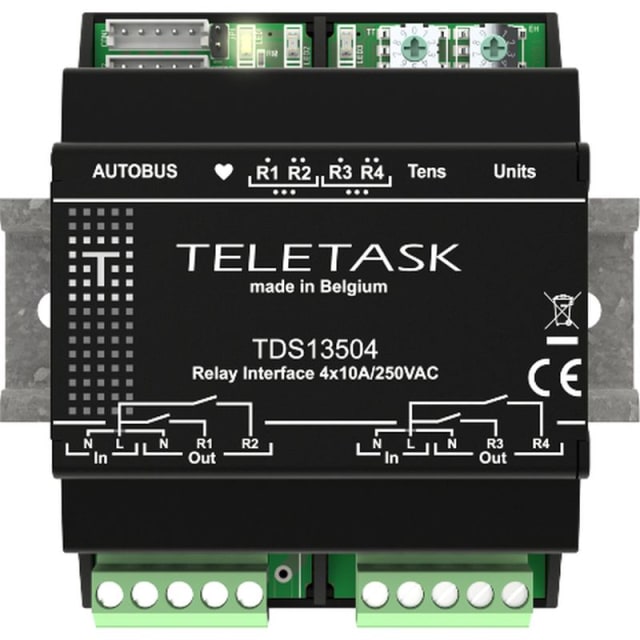

Interface relais 4 sorties 10A rail DIN TDS13504

Interface relais 4 sorties 10A pour pilotage domotique sur rail DIN

Cette interface relais 4 sorties 10A sur rail DIN est conçue pour ajouter une commutation claire et efficace dans une installation Smart Home et domotique. Elle met à disposition 4 contacts de puissance indépendants pour le pilotage général marche/arrêt ainsi que la commande par impulsion. Son format compact en 4 modules DIN permet une intégration simple dans un coffret électrique, aussi bien pour une extension d’installation que pour un tableau domotique déjà en service.

4 sorties à contact normalement ouvert pour les commandes ON/OFF

Le module intègre 4 relais unipolaires à contact normalement ouvert (NO). Chaque sortie est prévue pour la commutation de charges en 10 A sous 250 V AC, avec une tension maximale de contact de 265 V AC. Cette configuration convient parfaitement aux fonctions de commande courantes en automatisme résidentiel ou tertiaire léger, lorsque l’on recherche des sorties à contact sec de puissance pour des scénarios simples, directs et faciles à exploiter.

Adapté à l’éclairage, aux ouvre-portes et aux contacteurs

Cette interface relais est particulièrement indiquée pour la commande de dispositifs de faible puissance tels que les luminaires, les ouvre-portes électriques, ou encore les contacteurs. Elle permet de déporter proprement les ordres de commande depuis une installation domotique vers des équipements à commuter. Pour les charges capacitives, le courant d’appel annoncé de 30 A pendant 20 ms apporte une donnée importante au moment du dimensionnement et du choix des charges raccordées.

Format rail DIN compact pour coffret électrique bien organisé

Avec ses dimensions de 72 mm de largeur, 90 mm de hauteur et 61 mm de profondeur, ce module occupe 4 modules DIN seulement. Ce faible encombrement facilite son intégration dans les tableaux où la place disponible est comptée. Le montage sur rail DIN simplifie également la mise en œuvre, le repérage des modules et la maintenance, ce qui en fait une solution pratique pour les extensions et modules domotiques installés en coffret.

Raccordement propre avec sections de conducteurs adaptées

Le raccordement est prévu pour accepter jusqu’à 4 mm² en conducteur rigide et jusqu’à 2,5 mm² en conducteur souple. Ces capacités de connexion permettent de travailler avec des sections couramment utilisées dans les armoires électriques et les circuits de commande. L’installateur bénéficie ainsi d’un câblage net et cohérent, aussi bien pour l’alimentation des sorties que pour l’intégration dans une architecture de commande domotique sur rail DIN.

Une solution pertinente pour extension de sorties sans surdimensionner l’installation

Ce modèle 4 sorties répond très bien aux besoins d’extension ciblée lorsque quelques contacts supplémentaires suffisent. Il évite d’occuper inutilement plus d’espace dans le coffret avec un module plus grand que nécessaire. Pour une petite zone technique, une commande d’éclairage dédiée ou l’ajout de plusieurs ordres marche/arrêt indépendants, cette interface relais 4x10A constitue une réponse précise, lisible et facile à intégrer dans un ensemble domotique modulaire.

Un choix technique clair pour la commutation générale et la commande par impulsion

Grâce à ses 4 sorties 10A, son contact normalement ouvert, son montage rail DIN et son encombrement réduit, cette interface relais TDS13504 est adaptée aux installations recherchant une commande électrique simple, structurée et compatible avec des usages domotiques classiques. Elle convient particulièrement lorsqu’il faut piloter plusieurs charges distinctes depuis un coffret, avec une implantation propre et une lecture immédiate des fonctions assurées par le module.
