Interface variateur 8 sorties 0-10 V DIN rail TDS13609

Interface variateur 8 sorties 0-10 V pour pilotage multi-circuits

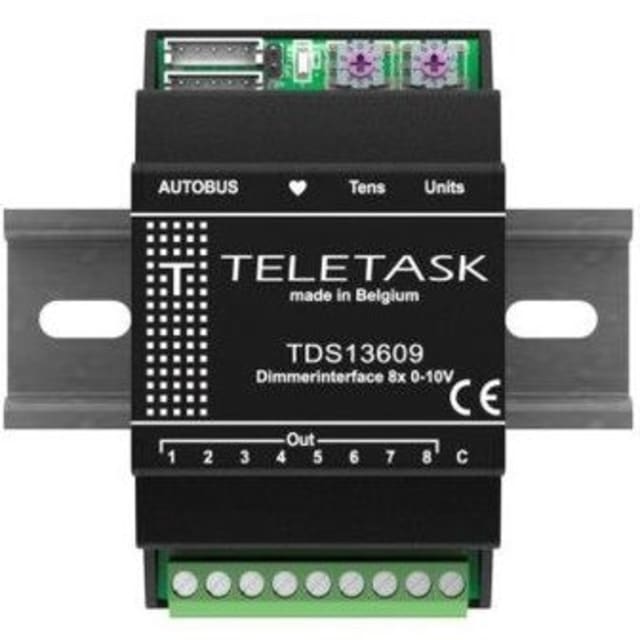

L’interface variateur TDS13609 est conçue pour convertir les ordres du système domotique en 8 sorties analogiques 0-10 V distinctes. Elle permet de piloter plusieurs variateurs de puissance ou équipements compatibles avec une entrée de commande 0-10 V galvaniquement isolée. Ce format est particulièrement adapté aux installations d’éclairage techniques où il faut gérer plusieurs zones de variation depuis un module compact à intégrer dans le tableau.

Une solution DIN rail compacte pour l’intégration en coffret

Prévue pour un montage sur rail DIN, cette interface prend seulement 3 modules de largeur, ce qui facilite son intégration dans une armoire électrique ou un coffret domotique déjà chargé. Avec ses dimensions de 54 x 90 x 60 mm, elle s’insère facilement dans une architecture modulaire propre et rationnelle, tout en restant accessible pour le câblage et la maintenance.

8 sorties analogiques indépendantes pour une gestion précise

Les 8 sorties 0-10 V permettent de commander plusieurs voies de variation de manière séparée. C’est un vrai avantage pour la gestion d’ambiances lumineuses, de circuits techniques ou de zones distinctes dans un bâtiment résidentiel ou tertiaire. L’impédance de sortie de 500 Ω par voie et la charge minimale de 50 kΩ donnent un cadre clair pour le choix des équipements compatibles côté commande.

Alimentation par AUTOBUS pour une intégration simplifiée

Le module est alimenté en 12 V via AUTOBUS, ce qui évite l’ajout d’une alimentation locale dédiée pour son fonctionnement. Cette conception simplifie l’intégration dans un système domotique cohérent et limite les éléments à prévoir dans le coffret. Sa consommation maximale de 22 mA reste faible, ce qui contribue à une implantation efficace sur une installation pilotée par bus.

Compatibilité de câblage pensée pour les liaisons de commande

Cette interface est adaptée aux liaisons de commande analogiques avec une longueur de câble maximale de 25 mètres. Elle convient donc au raccordement de variateurs ou d’interfaces de puissance placés à distance raisonnable du tableau. Dans une installation bien structurée, cela permet de centraliser la commande sur rail DIN tout en conservant une distribution claire des lignes de variation vers les différents équipements.

Configuration via PROSOFT Suite pour un paramétrage maîtrisé

La configuration s’effectue via PROSOFT Suite version 3.5 ou supérieure. Ce mode de paramétrage permet d’intégrer l’interface dans un projet domotique en conservant une logique de réglage et d’affectation adaptée aux besoins de l’installation. Pour l’installateur, cela facilite la mise en service des sorties, l’organisation des canaux et l’adaptation du module aux scénarios de pilotage prévus.

Caractéristiques utiles pour l’environnement du tableau électrique

Le TDS13609 est conçu pour fonctionner entre 0 et +50 °C, avec une température de stockage de -20 à +65 °C. Son indice de protection IP20 le destine à une installation en environnement protégé, typiquement à l’intérieur d’un coffret ou d’une enveloppe adaptée. Son poids net de 0,090 kg et son format modulaire en font une interface discrète, simple à intégrer dans les ensembles de commande d’éclairage ou de variation centralisée.
