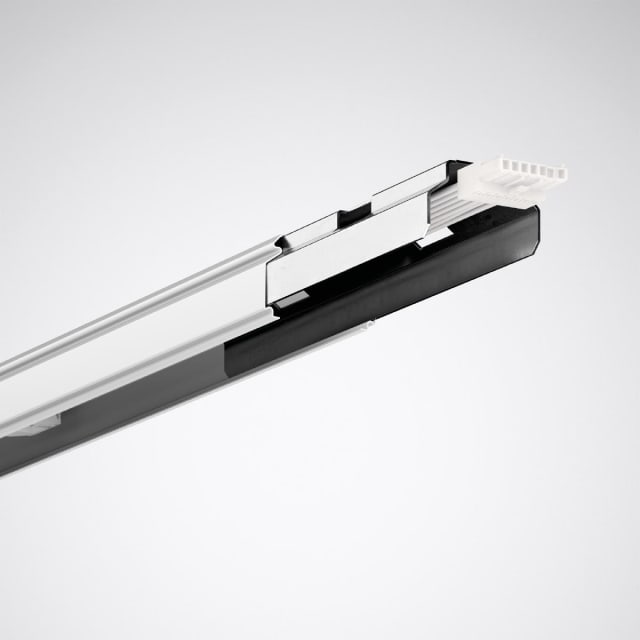

Profil-support conçu pour les lignes continues E-Line 7651 Fix

Ce profil-support pour ligne continue E-Line 7651 Fix est destiné à la réalisation de structures lumineuses linéaires avec intégration électrique déjà préparée. Il s’agit d’un élément porteur de 4425 mm, livré avec une pièce de liaison prémontée pour simplifier l’assemblage avec un autre profil-support de la même gamme. Cette conception facilite la continuité mécanique et électrique sur chantier, tout en accélérant la mise en œuvre des lignes lumineuses en environnement tertiaire, logistique ou technique.

Filerie traversante 7 conducteurs pour raccordement rapide

Le profil est équipé d’une filerie traversante à 7 conducteurs en section 2,5 mm², déjà intégrée sur toute la longueur. Cette configuration permet de préparer une ligne continue avec distribution électrique interne sans reprise complexe du câblage. Le raccordement rapide par connecteurs 7 pôles mâle et femelle facilite la jonction entre éléments, tandis que la protection contre l’inversion de polarité contribue à sécuriser le montage lors de l’installation.

12 points de connexion pour platines-appareillages sans outil

Ce profil-support intègre 12 connecteurs femelles répartis à intervalles réguliers de 370 mm, pour la connexion électrique sans outil des platines-appareillages compatibles. Ce pas de montage régulier apporte une vraie souplesse dans la composition d’une ligne continue, avec une implantation nette et rationnelle des éléments d’éclairage. Pour l’installateur, cela se traduit par un gain de temps appréciable et une organisation plus simple lors du déploiement de longueurs importantes.

Structure acier avec finition blanche adaptée aux installations visibles

Le corps du profil-support est réalisé en acier avec une finition blanche, sur base de tôle d’acier galvanisée à chaud. Cette configuration convient particulièrement aux installations apparentes où l’intégration visuelle de la ligne continue compte autant que sa fonction technique. Avec une largeur de 63 mm et une hauteur de 41 mm, le profil conserve un format maîtrisé qui favorise un alignement propre dans les implantations linéaires.

Montage simplifié et alimentation possible par le dessus

Une pastille défonçable M20/PG13,5 positionnée en partie supérieure permet d’envisager une alimentation sans accessoire additionnel, ce qui simplifie l’arrivée électrique selon la configuration du chantier. La présence d’un embrayage électromécanique intégré participe également à la logique de montage rapide propre au système. L’ensemble est pensé pour réduire les opérations périphériques et rendre l’assemblage plus direct, notamment sur les installations répétitives ou en rénovation de ligne existante.

Profil-support pour usage intérieur en indice IP20

Avec un indice de protection IP20 et une classe de protection I, ce profil-support est destiné à des applications intérieures dans des zones adaptées à ce niveau de protection. Il ne s’agit pas d’un caniveau de câble et il n’est pas conçu pour recevoir un caniveau complémentaire. Sa fonction est bien celle d’un support de ligne continue avec distribution intégrée, pour accueillir les éléments du système E-Line 7651 Fix dans une architecture cohérente et dédiée.

Un support linéaire technique pour installations longues et régulières

Grâce à sa grande longueur, à son précâblage d’usine et à sa trame de connexion régulière, ce profil-support répond aux besoins des projets où la continuité de ligne, la rapidité de pose et la lisibilité du montage sont essentielles. Il convient particulièrement aux réalisations où l’on recherche une infrastructure de ligne continue prête à équiper, avec un support mécanique et électrique déjà structuré pour recevoir les appareillages compatibles de la gamme E-Line 7651 Fix.
