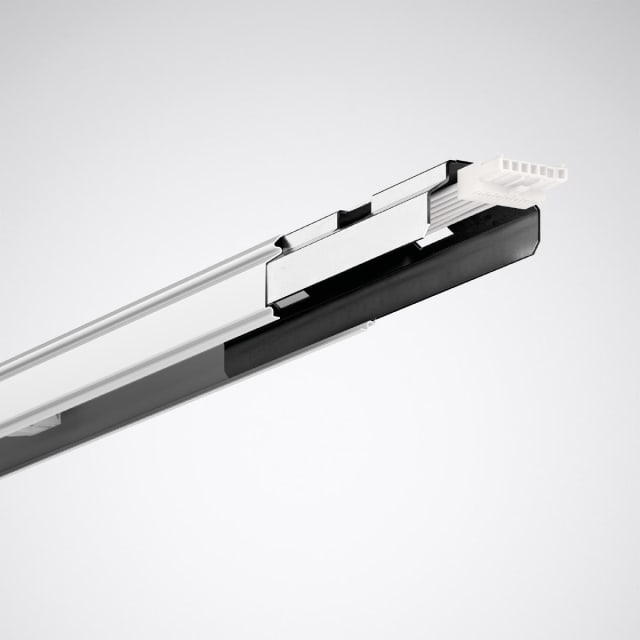

Profil-support ligne continue E-Line 4425 mm 10184070

Profil-support E-Line 4425 mm pour ligne continue

Ce profil-support de 4425 mm est conçu pour les applications en ligne continue E-Line en montage apparent ou suspendu. Il constitue une base de pose adaptée aux installations linéaires nécessitant une grande portée utile et une implantation régulière des appareillages. Son format à 3 longueurs de 1500 mm facilite la création de lignes homogènes, tout en simplifiant le calepinage sur chantier.

Filerie traversante 7 conducteurs déjà intégrée

Le profil est livré avec une filerie traversante à 7 conducteurs en section 2,5 mm², déjà intégrée dans l’ensemble. Cette configuration permet de préparer rapidement une ligne continue sans reprise complexe du câblage interne. La présence du câblage d’usine apporte un vrai gain de temps au moment de l’assemblage et convient aux installations où plusieurs fonctions doivent être distribuées dans le même support.

Connexion rapide des platines à intervalles réguliers

L’ensemble dispose de 3 connecteurs femelles positionnés à intervalles de 1500 mm pour le raccordement électrique sans outil des platines-appareillages compatibles. Cette implantation régulière permet de structurer la ligne avec précision, en gardant une logique de pose claire pour les luminaires ou modules associés. Le connecteur mâle et femelle 7 pôles en extrémité permet également un raccordement rapide entre éléments de la ligne.

Montage simplifié grâce à la pièce de liaison prémontée

Une pièce de liaison pour ligne continue est incluse et prémontée afin de raccorder le profil-support à un autre élément de la même gamme. Cette conception facilite l’enchaînement des sections sur site et réduit les opérations de préparation. L’alimentation peut aussi être réalisée par le dessus grâce à une pastille défonçable M20/PG13,5, ce qui offre une solution pratique lorsque l’arrivée de câble se fait directement depuis la structure ou le plafond.

Structure acier et finition blanche pour intégration propre

Le corps du profil-support est réalisé en acier, avec une finition blanche adaptée aux environnements intérieurs où l’intégration visuelle de la ligne continue compte autant que sa fonction technique. Ses dimensions de 63 mm de largeur pour 41 mm de hauteur permettent une section compacte, facile à intégrer dans des configurations linéaires propres et ordonnées, sans recours à un caniveau de câble séparé.

Protection des raccordements et usage en intérieur

Classé IP20 et en classe de protection I, ce profil-support est destiné aux usages en intérieur dans des zones ne nécessitant pas de protection renforcée contre l’eau. Les raccordements rapides sont protégés contre les contacts accidentels et disposent d’une protection contre l’inversion de polarité, un point important pour sécuriser les opérations de montage et assurer une continuité électrique cohérente sur toute la ligne.

Un support technique adapté aux installations linéaires organisées

Ce profil-support E-Line est particulièrement indiqué pour les projets où l’on recherche une ossature linéaire déjà câblée, prête à recevoir les éléments d’éclairage compatibles sur des entraxes définis. Sa longueur importante, son câblage 7 fils et son système de connexion intégré en font une solution pertinente pour réaliser des lignes continues nettes, rapides à assembler et faciles à structurer dans les bâtiments tertiaires, techniques ou logistiques.
